Model
POWER PRODUCT

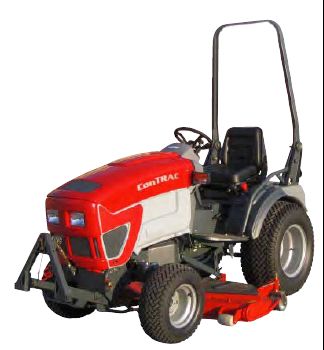

ConTRAC 20
IT - PARTI DI RICAMBIO
EN - SPARE PARTS
DE - ERSATZTEILE
FR - PIECES DE RECHANGE
Release: 0207 ES - PIEZAS DE REPUESTOB0172
35
34
64 69
33
68 15
38 32
11 37 16
36
39
63 11 31
55 40 30
57
66 56 23 22
50 41
58 29
52
28
59 50
53 42 19
50 54 43 21 17 3
62
50 61 25 14
65 20
1 6 60
5 44
2 26 51 23
46
3 24
50 45
27 11
76 10 48 49
71 75 12
74 9 47 13
73 4
67
8
72
7 18
70 B0172
CONTRAC20 Tav: B0172 Cofanatura anteriore Copyright : BARBIERI SRL Date: 31/01/2008POS CODE DESCRIZIONE BESCHREIBUNG DESCRIPTION DESCRIPTION DESCRICCIONES
1 5402172 PROFILO IN GOMMA TENUTA RADIATORE Profilgummi Rubber Weatherstrip Profile Caoutchouc Perfil De Goma
2 5402145B LAMIERINO CHIUSURA RADIATORE Halteblech Plate Tôle Chapita
3 9901131 PASSACAVO ø 8 IN PVC Schelle Collar Collier Collar
4 5402250 MUSETTO - CONTRAC Haube Cover Capot Cofano
5 9014102 VITE TBEI M 6 X 16 ZINC. ISO 7380 Schraube Screw Vis Tornillo
6 9042016 ROSETTA PIANA M 6 X 18 PASS. Unterlegscheibe Washer Rondelle Arandela
Date: 31/01/2008 7 5402122 PORTA TARGA ANTERIORE ASS. Blech Sheet Tôle Chapa
Model:: 8 5401815 RADIATORE COMB. PER LDW1003 Kühler Radiator Radioateur Radiator
CONTRAC20 9 9901625 ANTIVIBRANTE M 8 ø 30X15 VV20W 45 SHORE Gummipuffer Cushion rubber Tampon en caoutchouc Supporte en gomma
Tav: 10 5401914 CONVOGLIATORE - CONTRAC Ventilatorhaube Shroud Coiffe Ventilateur Caja Ventilador
Cofanatura anteriore11 9037201 FASCETTA SERRATUBO 16-25 Schelle Clamp Collier Abrazadera
12 5402230 TUBO RISCALDAM. CABINA Schlauch Flexible Pipe Tuyau Flexible Tubo Flexible
13 5401841 FIANCATA SX -CONTRAC Seitenteil Body Side Joue Lado
14 9901140 PERNO RAPIDO FISS. FIANCATE ABS Bolzen Pin Pivot Perno
B0172 15 5402105 MATERASSINO ISOL. X MARMITTA Schutz Guard Protection Proteccion
16 5401926 MARMITTA PER MOT.LOMB.LDW1003 Auspufftopf Muffler Pot D'Echappement Silenciador
Cofanatura anteriore
17 5401927A TUBO TERMINALE PER MARMITTA Rohr Hose Tuyau Tubo
18 5402229 TUBO Schlauch Flexible Pipe Tuyau Tubo
19 9901893 FASCETTA X MARMITTA CONTRAC Schelle Clamp Collier Abrazadera
20 5402249 TUBO Schlauch Flexible Pipe Tuyau Tubo
21 RL3240163 DADO IN RAME M8 Mutter Nut Ecrou Tuerca
22 RL4500079 SERIE GUARNIZIONI Dichtungssatz Seal kit Joint kit Serie de Juntas
23 9037211 FASCETTA SERRATUBO 40-60 Schelle Clamp Collier Abrazadera
24 5402130 MANICOTTO FILTO ARIA - CONTRAC Muffe Coupling Manchon Manguito
25 5401940 "FILTRO ARIA DONALDSON 5""" Filter Filter Filtre Filtro
26 9012065 VITE TCEI M 6 X 70 PUNI 5931 Schraube Screw Vis Tornillo
27 RL9718245 VENTOLA DI RAFFREDDAMENTO Geblaese Blower Soufflerie Ventilador
28 5401941 "STAFFA X FILTRO ARIA DONALDSON 5""" Halterung Support Support Soporte
29 9901342 SENSORE INTASAMENTO FILTRO ARIA Druckschalter Pressure Switch Pressostat Presostato
30 5402108 CHIUSURA COFANO FIAT-127 - CONTRAC Clips Clips Clips Clips
31 9901065 MORSETTO A 1 VITE IN TESTA M5 Klemme Holdfast Serre-cable Abrazadera
32 5401911 STAFFA SUPERIORE- CONTRAC Halterung Support Support Soporte
33 5401948 ASTA PER COFANO-CONTRAC Schalthebel Shift lever Levier Palanca
34 5401843 COFANO MOTORE - CONTRAC Haube Cover Capot Cofano
35 9901145 CERNIERA Scharnier Hinge Charniere Bisagra
36 5402216 BUSSOLA A GRADINO ø 6 Büchse Bushing Douille Casquillo
37 8996030 TRASM. ACCEL. B/60 /COFANO-CONTRAC Bowdenzüge Transmission Transmission Transmision
38 9901843 SERBATOIO X LIQUIDO RADIATORE Tank Tank Reservoir Deposito
39 5402180 TUBO VASCHETTA-RADIATORE Hydraulikschlauch Flexible Pipe Tuyau Flexible Tubo Flexible
40 9901003 PASSACAVO ø 12 IN PVC Kabelendschuh Cable Terminal Embout De Cable Terminal Cable
41 5401921 MANICOTTO ASPIRAZIONE- CONTRAC Muffe Coupling Manchon ManguitoPOS CODE DESCRIZIONE BESCHREIBUNG DESCRIPTION DESCRIPTION DESCRICCIONES
42 5401944 STAFFA SINISTRA RADIATORE ASS. Halterung Support Support Soporte
43 9901141 RICETTACOLO PER PERNO RAPIDO Schnellkuppler Quick Fitting Prise Rapide Enganche Rapido
44 5401929 PIOLO CENTRAGGIO MUSETTO - CONTRAC Zapfen Gudgeon Pivot Perno
45 5402222 STAFFA SINISTRA MUSETTO Halterung Support Support Soporte
46 9023001 DADO AUTOBL.BASSO M 8 PASS. UNI 7474 Mutter Nut Ecrou Tuerca
47 9901809 POMELLO PER LEVA ACC. S/60 CON RM Griff Hand-grip Poignèe Empuñadura
Date: 31/01/2008 48 5402171A LEVETTA SBLOCCAGGIO COFANO Hebel (Klein) Lever Levier (Petit) Palanca (Pequena)
Model:: 49 9901187 MORSETTO A 1 VITE LAT. CON NASELLO Klemme Holdfast Serre-cable Abrazadera
CONTRAC20 50 9037202 FASCETTA SERRATUBO 25-40 Schelle Clamp Bande Abrazadera
Tav: 51 5401985 MANICOTTO LUNGO L=335 X RADIAT. Muffe Coupling Manchon Manguito
Cofanatura anteriore52 5402158 MANICOTTO PER VASCHETTA Muffe Coupling Manchon Manguito
53 5401986 MANICOTTO-TUBI - CONTRAC Muffe Coupling Manchon Manguito
54 5402013 SUPPORTO SINISTRO MUSETTO ASS. Halterung Support Support Soporte
55 5401938 STAFFA SUPERIORE RADIATORE-CONTRAC Halter Bracket Etrier Estribo
B0172 56 5402014 SUPPORTO DESTRO MUSETTO Halterung Support Support Soporte
57 5401943 STAFFA DESTRA RADIATORE ASS.- Halterung Support Support Soporte
Cofanatura anteriore
58 9901264 ANTIVIBRANTE M 6 ø 25X20 M/M Gummipuffer Cushion rubber Tampon en caoutchouc Supporte en gomma
59 5402017 STAFFA DESTRA MUSETTO ASS. Halterung Support Support Soporte
60 5401930 PROLUNGA VENTOLA - CONTRAC Verlengerung Extension Rallonge Prolungaccion
61 9901094 "PORTAGOMMA PER ACQUA FIL. 1/4""" Anschlußstuck Connector Raccord Racor
62 5401984 MANICOTTO LUNGO L=275 X RADIAT. Muffe Coupling Manchon Manguito
63 5402123 RETE RADIATORE-CONTRAC Net Net Rets Red
64 5401840 FIANCATA DX -CONTRAC Seitenteil Body Side Joue Lado
65 9033503 DADO IN GABBIA M 6 X 2 ZINC. Mutter Nut Ecrou Tuerca
66 5402072 RETE FIANCATA DX Net Net Rets Red
67 5402074 RETE FIANCATA SX Net Net Rets Red
68 5402081 LAMIERINO COFANO MOTORE Halteblech Plate Tôle Chapita
69 5402076 RETE COFANO - CONTRAC Net Net Rets Red
70 5402075 RETE MUSETTO Net Net Rets Red
71 5402217 LAMIERINO SUPPORTO FANALI Halteblech Plate Tôle Chapita
72 9901375 VITE AUTOF. 4,8X13 Schraube Screw Vis Tornillo
73 5402246 REGISTRO FANALE CONTRAC Halterung Support Support Soporte
74 4101530 MOLLA CONICA Feder Spring Ressort Resorte
75 9024020 DADO AUTOBL.ALTO M 3 PUNI 7473 Mutter Nut Ecrou Tuerca
76 5401842 MUSETTO CONTRAC Haube Cover Capot CofanoB0173
25
14
29
28 26
30
27
BIS: 808400600682 49
32 48
33 24
6 7
23
40 39
38 12
42 41 22
31
43 46 21
50 20
28
44
1
9 15 19
37 3
34 4 11
35 47 16 17 18
36 13
51
45
8 12
7
6
5
2 3 4 10
B0173
CONTRAC20 Tav: B0173 Cofanature posteriori Copyright : BARBIERI SRL Date: 31/01/2008POS CODE DESCRIZIONE BESCHREIBUNG DESCRIPTION DESCRIPTION DESCRICCIONES
1 5401809 CRUSCOTTO SUPERIORE CONTRAC Armaturentafel Instrument panel Tableau de bord Cuadro de instrumentos
2 5401617 CRUSCOTTO INFERIORE- CONTRAC Armaturentafel Instrument panel Tableau de bord Cuadro de instrumentos
3 9042016 ROSETTA PIANA M 6 X 18 PASS. Unterlegscheibe Washer Rondelle Arandela
4 9014102 VITE TBEI M 6 X 16 ZINC. ISO 7380 Schraube Screw Vis Tornillo
5 9901643 DADO RAPIDO M 6 Mutter Nut Ecrou Tuerca
6 9052006 ROSETTA PIANA Ø 6 Unterlegscheibe Washer Rondelle Arandela
Date: 31/01/2008 7 9014105 VITE TBEI M 6 X 20 ZINC. ISO 7380 Schraube Screw Vis Tornillo
Model:: 8 5402160 SPUGNA COPRITUNNEL-CONTRAC Schalldammdichtung Insulation Gasket Joint Insonorisant Junta Insonoriz.
CONTRAC20 9 5401684i LAMIERA COPRI TUNNEL - CONTRAC Blech Cover Tôle Chapa
Tav: 10 5401686c PEDANA SX - CONTRAC Fußbrett Footrest Repose-pied Estribo
11
Cofanature posteriori 9033503 DADO IN GABBIA M 6 X 2 ZINC. Mutter Nut Ecrou Tuerca
12 9052001 ROSETTA PIANA Ø 10 UNI 6592 Unterlegscheibe Washer Rondelle Arandela
13 9011006 VITE TE M10X30 ZN B. UNI 5739 SCHRAUBE SCREW VIS TORNILLO
14 5401619 PARAFANGO -CONTRAC Kotflügel Mudguard Guarde-boue Guardabarro
B0173 15 9901631 INSERTO M6 X COFANO IDROTRAC Behälter Collector Repair Receptaculo
9014107 VITE TBEI M 6 X 30 T. CROCE PASS. Schraube Screw Vis Tornillo
Cofanature posteriori
16
17 5401983 #MASCHERINA MARCE SX - CONTRAC Maske Grille Couvre Rejilla
18 5402097 LAMIERA PROTEZIONE DX- CONTRAC Blech Cover Tôle Chapa
19 9901375 VITE AUTOF. 4,8X13 Schraube Screw Vis Tornillo
20 5402119A TUBI RISC.CABINA CON FASCETTA ASS. Schlauchleitungen Pipe Tuyau Tubo
21 5401618 SERBATOIO - CONTRAC Tank Tank Reservoir Deposito
22 5401736 PIASTRA PER BASE ROLL.BAR - CONTRAC Platte Plate Paque Placa
23 9011009 VITE TE M 10X25 Schraube Screw Vis Tornillo
24 99 NON FORNITO SINGOLARMENTE Nicht Einzeln Lieferbar Not Supplied Alone Pas Vendus Tout Soul Indisponibile Suelto
25 9901788 SEDILE CON MOLL.SC95/M91- C/MICRO+A/TEST Fahrersitz Seat Siege Asiento
26 9901580 TAPPO SERBATOIO M51,3X5 -CONTRAC Stopfen Cap Bouchon Tapòn
27 9901155 TAPPO COPRI ASTA OLIO CONTRAC Stopfen Cap Bouchon Tapòn
28 9901191 PASSACAVO IN PVC PER PLAFONIERE Ring Ring Bague Anillo
29 5402098A LAMIERA PROTEZIONE SX- CONTRAC Blech Cover Tôle Chapa
30 5402109 LAMIERINO DI CHIUSURA PARAFANGO Schutz Guard Protection Proteccion
31 9901012 PASSACAVO ø 19-21 Ring Ring Bague Anillo
32 5401781 #MASCHERINA MARCE DX CONTRAC Maske Grille Couvre Rejilla
33 9901521 SEDILE CON MOLLEGGIO SC 400 Fahrersitz Seat Siege Asiento
34 5402094 SUPPORTO FISSO SEDILE CONTRAC Halterung Support Support Soporte
35 7005600 DISTANZIALE X SILENT BLOCK COFANO ESM Distanzstuck Spacer Entretoise Separador
36 9011108 VITE TE M 6 X 60 ZINC. UNI 5737 Schraube Screw Vis Tornillo
37 9033502 DADO IN GABBIA M 8 X 4,5 ZINC. Mutter Nut Ecrou Tuerca
38 9901676 TAPPO VOLANTE ø320 CONO DANFOSS Stopfen Cap Bouchon Tapòn
39 9011079 VITE TE M 8 X 85 ZINC. UNI 5737 Schraube Screw Vis Tornillo
40 9052010 ROSETTA PIANA Ø 8 Unterlegscheibe Washer Rondelle Arandela
41 9901677 POMELLO VOLANTE ø320 CONO DANFOSS Griff Hand-grip Poignèe EmpuñaduraPOS CODE DESCRIZIONE BESCHREIBUNG DESCRIPTION DESCRIPTION DESCRICCIONES
42 9901599 VOLANTE ø 320 CONO DANFOSS Lenkrad Steering wheel Volant Volante
43 3702558A PROLUNGA IDROGUIDA VOLANTE DANFOSS Verlengerung Extension Rallonge Prolungaccion
44 5401685c PEDANA DX - CONTRAC Fußbrett Footrest Repose-pied Estribo
45 9011040 VITE TE M 8 X 80 ZINC. UNI 5737 Schraube Screw Vis Tornillo
46 5402181 TAPPETO PEDANA DX -CONTRAC Gummi Rubber Gomme Goma
47 5402182 TAPPETO PEDANA SX -CONTRAC Gummi Rubber Gomme Goma
Date: 31/01/2008 48 7003638 RONDELLA COFANO IN POLIETILENE Scheibe Washer Rondelle Arandela
Model:: 49 9013120 VITE TB M 8 X 16 T. CROCE ZINC. Schraube Screw Vis Tornillo
CONTRAC20 50 5402243 PARAFANGO SUPERIORE -CONTRAC Kotflügel Mudguard Guarde-boue Guardabarro
Tav: 51 5402244 PARAFANGO INFERIORE -CONTRAC Kotflügel Mudguard Guarde-boue Guardabarro
Cofanature posteriori
B0173
Cofanature posterioriB0175
AB: 808400600531
6
3
5
4
1
B0175 2
CONTRAC20 Tav: B0175 Filtri Copyright : BARBIERI SRL Date: 31/01/2008POS CODE DESCRIZIONE BESCHREIBUNG DESCRIPTION DESCRIPTION DESCRICCIONES
1 RL2175045 CARTUCCIA GASOLIO LDW702 Dieselölfilterpatrone Diesel Filter Filtre A Gazole Filtro De Gasoil
2 RL2175107 CARTUCCIA OLIO LDW702 Motorölfilterpatrone Oil Filter Filtre D’ Ouil Filtro De Aceite
3 9901621 FILTRO OLIO 050-10 MICRON HAKOTRAC Filter Filter Filtre Filtro
4 9901341 CARTUCCIAPRINCIPALEFILTRODONALDSON5 Filterpatrone Cartridge Cartouche Cartucho Filtrante
5 9901345 CARTUCCIADISICUREZ.FILTRODONALDSON5 Filterpatrone Cartridge Cartouche Cartucho Filtrante
6 9901525 FILTRO SERBATOIO Filtereinsatz Filter Element Cartouche Filtrante Cartucho Filtrante
Date: 31/01/2008
Model::
CONTRAC20
Tav:
Filtri
B0175
Filtri13 14 15 16 B0171
12
11 20
19
17
10
9 8 25 23 21
5
7
22
24
10
26
6 4
28
27 29
3
31
30
1 34
15
33
A
10
35
A
7 ,5
36
A
30
2 38 37 40
A
A
40
60
39
A
32
B0171
B0171
CONTRAC20 Tav: B0171 Impianto elettrico Copyright : BARBIERI SRL Date: 31/01/2008POS CODE DESCRIZIONE BESCHREIBUNG DESCRIPTION DESCRIPTION DESCRICCIONES
1 9901894 CAVI PER BATTERIA Batteriekabel Battery Cable Cable Batterie Cable Bateria
2 9901181 BATTERIA 60 AH 310 A Batterie Battery Batterie Baterìa
3 9901921 FANALE ANTERIORE Scheinwerfer Head-Light Phare Faro
4 9901895 LAMPADA H4 12V 60/55W Bulb Lampe Lampe Lampara
5 9901459 KIT 7 POLI X RIMORCHIO Siebenpolen-Steckdose Electric Plug Prise Electrique Toma Electrica
6 9901306 TROMBA Hupe Horn Avertisseur Sonore Clacson
Date: 31/01/2008 7 COB03104020 VETRO ANTER.BIANCO/ARANCIO Streuscheibe Lens Glace De Feu Lente
Model:: 8 COB00010428 FANALE LATERALE SX Scheinwerfer Head-light Phare Faro
CONTRAC20 9 COB00330006 LAMPADINA 12 V 21 W Bulb Lampe Lampe Lampara
Tav: 10 COB00330004 LAMPADINA 12V 5W Gluehlampe Bulb Ampoule Lampara
Impianto elettrico 11 9901896 CABLAGGIO ANTERIORE CONTRAC Kabelverbindung Harness Cablage Cableado
12 5401936 CHECK PANNEL - CONTRAC Anzeigeinstrument Gauge Instrument De Bord Indicador
13 9901900 PULSANTE PTO CONTRAC Druckknopf Push Button Poussoir Pulsador
14 9901901 INTERR.4 FRECCE CONTRAC Schalter Switch Interrupteur Interruptor
B0171 15 9901902 LUCE TARGA CON CABLAGGIO CONTRAC KennzeichenbeleuchtungNumber Plate Light Lumiere Plaque Luz Placa
16 9901884 CATADIOTRO POSTERIORE Ø 80 - CONTRAC Rückstrahler Reflector Catadioptre Catafaro
17 COB301206690 PORTALAMPADA STOP CONTRAC Lampenfassung Bulb Socket Porte-Lampe Portalampara
Impianto elettrico
19 COB00011208 FANALE POST.CONTRAC STOP Scheinwerfer Head-light Phare Faro
20 9901898 VETRINO STOP CONTRAC Glas Leuchtkorper Light Cover Verre Corps Lumin. Vidrio Cuerpo Lumin.
21 9901899 VETRINO FRECCE POST. CONTRAC Glas Leuchtkorper Light Cover Verre Corps Lumin. Vidrio Cuerpo Lumin.
22 COB0011207 FANALE POSTERIORE Ø75 PER LUCE FRECCE Scheinwerfer Head-Light Phare Faro
23 9901907 LAMPADA POSTER.STOP 12V 21/5W Bulb Lampe Lampe Lampara
24 COB301206680 PORTALAMPADA FRECCE CONTRAC Lampenfassung Bulb Socket Porte-Lampe Portalampara
25 9901897 CABLAGGIO POSTERIORE CONTRAC(X RICAMBIO) Kabelverbindung Harness Cablage Cableado
26 9901591 DEVIATORE FANALI FRECCE Blinkerschalter Trafficator Switch Commutateur ClignoteurInter. Para Luz Interm.
27 9901835 INDICATORE LIVELLO CARBURANTE- CONTRAC Standanzeige Level Gauge Temoin De Niveau Indicador De Nivel
28 COB19000101 INTERMITTENZA Blinkgeber Flasher Centrale Clignotante Intermitente
29 RL2193134 RELAYS VEDI 2193134 Relais Relay Relais Rele
30 9901903 RELAYS PICCOLO CONTRAC Relais Relay Relais Rele
31 COB00010428 FANALE LATERALE SX Scheinwerfer Head-light Phare Faro
32 9901904 MICROFUSIBILE 7.5A CONTRAC Sicherung Fuse Fusible Fusible
33 9901905 MICROFUSIBILE 10A CONTRAC Sicherung Fuse Fusible Fusible
34 9901906 MICROFUSIBILE 15A CONTRAC Sicherung Fuse Fusible Fusible
35 COB00140039 MACROFUSIBILE 30A Sicherung Fuse Fusible Fusible
36 COB00140040 FUSIBILE 40A Sicherung Fuse Fusible Fusible
37 COB00140025 MACROFUSIBILE 60A Sicherung Fuse Fusible Fusible
38 9901308 INTERUTTORE DI STOP Schalter Switch Interrupteur Interruptor
39 9901309 INTERUTTORE CONSENSO AVV. Schalter Switch Interrupteur Interruptor
40 9901634 FANALE ANTERIORE ASS. Scheinwerfer Kpl. Headlight Phare Faro DelanteroB0174
21 20
33 32
30 KVZ
22
31 PZ L
KHZ A 23 T P
T M P R
39 B 18
1 34 E L
35 24 25
36 F 29 28 27 26
Lz 19
37
2 3 4 5 18
P
14
15
SV 17
7 T 12
4 KVZ
6 5
11 13 16
6
6
8 8 38 9 10
B0174
CONTRAC20 Tav: B0174 Impianto idraulico Copyright : BARBIERI SRL Date: 31/01/2008POS CODE DESCRIZIONE BESCHREIBUNG DESCRIPTION DESCRIPTION DESCRICCIONES
1 5401751C CILINDRO POSTERIORE - CONTRAC Zylinder Cylinder Cylindre Cilindro
2 5402061 TUBO MANDATA PIST. POSTERIORE Schlauch Hose Tuyau Tubo
3 5402059A TUBO IN FERRO DIST.R/FLUS.PIST/P- Rohr Hose Tuyau Tubo
4 9901868 REGOLATORE DI FLUSSO UNIDIR.A 90°F/F 1/4 Steuerungsregler Timing System Reg. Regulateur Distribut Regulador Distribui.
5 99 NON FORNITO SINGOLARMENTE Nicht Einzeln Lieferbar Not Supplied Alone Pas Vendus Tout Soul Indisponibile Suelto
6 9901650 ATTACCO RAPIDO 3/8 FEMMINA Anschluss Connection Attelage Conexion
Date: 31/01/2008 7 5402058A TUBO IN FERRO DIST.R/FLUS.PIST/A Rohr Hose Tuyau Tubo
Model:: 8 5401962C TUBO MANDATA UTILIZZI POSTERIORI PLUTO Rohr Hose Tuyau Tubo
CONTRAC20 9 5402056A TUBO COMBINATO DX-SN.-CONTRAC Rohr-Schlauch Hose Tuyau Tubo
Tav: 10 5402055A TUBO COMBIN. MAND.PIST.SOLL.ANT. Rohr-Schlauch Hose Tuyau Tubo
Impianto idraulico 11 5402060A TUBO IN FERRO SCARICO DISTRIB. Rohr Hose Tuyau Tubo
12 9901768 DISTRIBUTORE ML3 A 3 VIE-SEM.E DOP.EF F Steuergeraet Distributor Distributeur Distribuidor
13 5402112 TUBO COLLEG. POMPA DISTRIBUTORE Schlauch Hose Tuyau Tubo
14 5401953A TUBO MANDATA IDROGUIDA DISTR. Rohr Hose Tuyau Tubo
B0174 15 5401958A TUBO SCARICO MOT.IDRAUL.RADIAT. Schlauch Hose Tuyau Tubo
16 3702644 CILINDRO SOLL. RASAERBA Zylinder Cylinder Cylindre Cilindro
3702670A TUBO PER PISTONI RASAERBA Schlauch Hose Tuyau Tubo
Impianto idraulico
17
19 5401752B CILINDRO STERZO 4RM - CONTRAC. Zylinder Cylinder Cylindre Cilindro
18 5401960A TUBO MANDATA IDROG.PIST. STERZO Schlauch Hose Tuyau Tubo
20 5401959A TUBO SCARICO RADIATORE CAMBIO PLUTO Rohr Hose Tuyau Tubo
21 5401952B TUBO MANDATA POMPA ING. IDROG. Schlauch Hose Tuyau Tubo
22 9901385 POMPA MARZOCCHI ALP2 -D-16 Pumpe Pump Pompe Bomba
23 5401954A TUBO MANDATA IDROG.POMPA IDROST. Schlauch Hose Tuyau Tubo
24 5402113 TUBO COMBINATO FILTRO POMPA Rohr-Schlauch Hose Tuyau Tubo
25 3702380 IDROGUIDA DANFOSS Lenkeinheit Direction Unit Direction Unitè Direccion Idraulica
26 9901878 MINIPRESA CONTROLLO PRESSIONE 1/8 Anschlußstuck Connector Raccord Racor
27 9901390 POMPA HP NT12 PV20 Pumpe Pump Pompe Bomba
28 5401964B TUBO MANDATA POMPA MOTORE IDRAUL Schlauch Hose Tuyau Tubo
29 9901391 MOTORE HP M4 MF21 Axialkolbenmotor Axialpistonmotor Axialmotor Motor
30 5401966 TUBO MOTORE IDRAUL. POMPA IDROS. Schlauch Hose Tuyau Tubo
31 5401957B TUBO SCARICO MOTORE IDRAULICO Schlauch Hose Tuyau Tubo
32 9901865 "VALVOLA BY-PASS 3/8"" 2,5 BAR-CONTRAC " Ventil Valve Soupape Valvula
33 5401965A TUBO SCARICO IN FERRO -CONTRAC Rohr Hose Tuyau Tubo
34 5401950 TUBO IN FERRO ASPIR..SERB.FILTRO Rohr Hose Tuyau Tubo
35 9901620 FLANGIA PORTA FILTRO CON VUOTOMETRO Flansch Flange Bride Brida
36 5402114 TUBO ASTA LIVELLO OLIO - CONTRAC Schlauch Hose Tuyau Tubo
37 9901859 ASTA LIVELLO OLIO - CONTRAC Schalthebel Shift lever Levier Palanca
38 5402057A TUBO COMBIN. DX - SX CONTRAC Rohr-Schlauch Hose Tuyau Tubo
39 5402196 TUBO CARICO OLIO CONTRAC ASS. Rohr Hose Tuyau TuboB0169
65 64
51
74 73 71
51
72
61 50
75 62 60
63 59 76
1 66 56 78 40
70 55 81
49 48
2 67
69 58 16
4 6 68 54 18
5 15 58 53 46 47
3 7 78
32 16 15
3 8 33
34 57 44
77 16 9
52
15 18 35 41
14 42 43 45
16 11 10 32
17 40
11 36 39
18 31 38
16 13 12 37
19 29
80 28 16
20 26
9 14
21 27
22
23 24 67 25 67 79 24 17 30 9
B0169
CONTRAC20 Tav: B0169 Leve di comando Copyright : BARBIERI SRL Date: 31/01/2008POS CODE DESCRIZIONE BESCHREIBUNG DESCRIPTION DESCRIPTION DESCRICCIONES
1 9131015 SPINA SPIROL 5 X 30 UNI 6875 Spannstift Spring Pin Goupille Elastique Pasador Elastico
2 5401654 PEDALE FRENO - CONTRAC Pedal Pedal Pedale Pedal
3 5401562 ASTA REGISTRABILE FRENO ASS. Schalthebel Shift lever Levier Palanca
4 5401560 RINVIO X ASS.LEVA FRENO - CONTRAC Vorgelege Toggle Lever Renvoi Reenvio
5 5401658 PERNO X PEDALIERE - CONTRAC Bolzen Pin Pivot Perno
6 9901520 ANTIVIBRANTE M 6 ø 20X 7 LUNG. FIL.=15 Gummipuffer Cushion rubber Tampon en caoutchouc Supporte en gomma
Date: 31/01/2008 7 5401661 RINVIO CON CREMAGLIERA Hebel Lever Levier Palanca
Model:: 8 5401771A PERNO PEDALE ACCEL. ASS. Bolzen Pin Pivot Perno
CONTRAC20 9 9023010 DADO AUTOBL.BASSO M 10X1,25 ZINC.UNI7474 Mutter Nut Ecrou Tuerca
Tav: 10 5401869A LEVA RINVIO POMPA CONTRAC Hebel Lever Levier Palanca
Leve di comando 11 3701592 TESTA BIELLA X BRACC.MB12 Kugelgelenk Ball Joint Rotule Articulacion Esferic
12 9022016 DADO ALTO M 10X1,25 PUNI 5587 Mutter Nut Ecrou Tuerca
13 5402052 ASTA FILETTATA PEDALE INVERT. Schalthebel Shift lever Levier Palanca
14 5401778 #BOCCOLA LEVE RINVIO CONTRAC Büchse Bushing Douille Casquillo
B0169 15 9901137 BOCCOLA AUTOLUB. 20-23-14 FLANGIATA Büchse Bushing Douille Casquillo
16 9023001 DADO AUTOBL.BASSO M 8 PASS. UNI 7474 Mutter Nut Ecrou Tuerca
17 5401561 SNODO ESAGONALE -CONTRAC Gelenk Articulation Articulation Articulacion
Leve di comando
18 9052002 ROSETTA PIANA M 8 ZINC. UNI 6592 Unterlegscheibe Washer Rondelle Arandela
19 5402010 LEVA ATTACCO POMPA - CONTRAC Hebel Lever Levier Palanca
20 9901351 ANTIVIBRANTE Gummipuffer Cushion Rubber Tampon En Caoutchouc Supporte En Gomma
21 5401812A LEVA POMPA - CONTRAC Hebel Lever Levier Palanca
22 5401903 PIATTO MOLLA FRIZIONE- CONTRAC Halter Bracket Etrier Estribo
23 7001578 MOLLA TENDICINGHIA Feder Spring Ressort Resorte
24 9901875 TESTINA SFER X BRACC.M 6 Kugelgelenk Spherical Joint Joint Dénoué Articulacion Esferica
25 5402071 TIRANTE FRIZIONE- CONTRAC Zugbolzen Tie rod Tirant Tirante
26 5401779 RINVIO LEVA FRIZIONE ASS. Hebel Lever Levier Palanca
27 5401571 ASTA FISSA FRENO ASS - CONTRAC Schalthebel Shift lever Levier Palanca
28 5401995 FILO FRIZIONE ASS-CONTRAC Bowdenzug Transmission Transmission Trasmissión
29 5401652 PEDALE FRIZIONE ASS.- CONTRAC Pedal Pedal Pedale Pedal
30 9042021 ROSETTA PIANA M 10 X 30 ZINC. (FL) Unterlegscheibe Washer Rondelle Arandela
31 9011110 VITE TE M10X110 PASS.UNI5737 Schraube Screw Vis Tornillo
32 3701697 ROSETTA FERMA PERNO Unterlegscheibe Washer Rondelle Arandela
33 9013021 VITE TSEI M 8 X 25 ZINC. UNI 5933 Schraube Screw Vis Tornillo
34 9023003 DADO AUTOBL.BASSO M 6 ZINC. UNI 7474 Mutter Nut Ecrou Tuerca
35 5402154 LEVA RINVIO RM ASS. Hebel Lever Levier Palanca
36 9035022 COPPIGLIA 3 X 35 ZINC. UNI 1336 Splint Pin Goupille Clavija
37 7003655 MOLLA SBLOCCAGGIO STEGOLE MC27-46-68 Feder Spring Ressort Resorte
38 9011022 VITE TE M 10 X 40 Z Schraube Screw Vis Tornillo
39 5401767A PEDALE DIFFERENZIALE ASS. CONTRAC Pedal Pedal Pedale Pedal
40 9901429 FORCELLA FORO FIL. M 8 L=32 ZINC. Gabelstuck Fork Fourche Horquilla
41 1401644 DISTANZIALE Distanzstuck Spacer Entretoise SeparadorPOS CODE DESCRIZIONE BESCHREIBUNG DESCRIPTION DESCRIPTION DESCRICCIONES
42 9011028 VITE TE M 6 X 30 ZINC. UNI 5739 TF Schraube Screw Vis Tornillo
43 5401839A LEVA FRENO A MANO ASS. CONTRAC Hebel Lever Levier Palanca
44 5401715 PERNO SOLLEVATORE - CONTRAC Bolzen Pin Pivot Perno
45 9040006 PRIGIONIERO M 8 X 28 Stiftschraube Stud bolt Prisonnier Esparrago
46 5401858 ASTA BLOCC. DIFFERENZIALE ASS. CONTRAC Schalthebel Shift lever Levier Palanca
47 5402100 MOLLA BLOC. DIFF. - CONTRAC Feder Spring Ressort Resorte
Date: 31/01/2008 48 5402065 LEVA COMANDO MARCE ASS.-CONTRAC Hebel Lever Levier Palanca
Model:: 49 5402064 LEVA COMANDO PTO Hebel Lever Levier Palanca
CONTRAC20 50 9901838 POMELLO ROSSO CAMBIO - CONTRAC Griff Hand-grip Poignèe Empuñadura
Tav: 51 9901837 POMELLO NERO CAMBIO - CONTRAC Griff Hand-grip Poignèe Empuñadura
Leve di comando 52 5401854 ASTA MARCE ASS - CONTRAC Schalthebel Shift lever Levier Palanca
53 5401762A RINVIO LEVA CAMBIO ASS. Hebel Lever Levier Palanca
54 5401764A RINVIO LEVA PTO - CONTRAC Vorgelege Toggle Lever Renvoi Reenvio
55 9011026 VITE TE M 6 X 12 PASS. UNI 5739 TF Schraube Screw Vis Tornillo
B0169 56 5401993 BOCCOLA LEVA CAMBIO- CONTRAC Büchse Bushing Douille Casquillo
57 5402111 ASTA RINVIO 4RM - CONTRAC Schalthebel Shift lever Levier Palanca
58 9901419 FORCELLA FORO FIL. M 6 L=12 ZINC. Gabelstuck Fork Fourche Horquilla
Leve di comando
59 5401773 LEVA RINVIO 4RM ASS. CONTRAC Hebel Lever Levier Palanca
60 9061002 ANELLO ZAF ø 8 Ring Ring Bague Anillo
61 5401862 ASTA DISTRIBUTORE ASS - CONTRAC Schalthebel Shift lever Levier Palanca
62 5401888 LEVA PER SBLOCC. 4RM - CONTRAC Hebel Lever Levier Palanca
63 5401887 LEVA PER DISTRIBUTORE - CONTRAC Hebel Lever Levier Palanca
64 9901858 COPRI LEVA NERO X DISTRIB. - CONTRAC Deckel Cover Couvercle Tapa
65 9901841 COPRI LEVA ROSSO X DISTRIB. Griff Hand-Grip Poignèe Empuñadura
66 9901655 POMELLO M 6 ø 34 Griff Hand-grip Poignèe Empuñadura
67 9031002 DADO BASSO M 6 ZINC. UNI 5589 Mutter Nut Ecrou Tuerca
68 1007517 MOLLA RIT. LEVA FRIZ. Feder Spring Ressort Resorte
69 5401894 DENTE FRENO A MANO ASS.-CONTRAC Finger Tooth Doigt Dedo
70 5401917 ASTA PER BLOCCAGGIO FRENO Zugbolzen Tie Rod Tirant Tirante
71 5402067 PEDALE ACCELERATORE ASS. Fusshebel Pedal Pedale Pedal
72 9053001 ROSETTA SCHNORR ø 8 PASS. Unterlegscheibe Washer Rondelle Arandela
73 9002024 VITE TCEI M 8X16 N Schraube Screw Vis Tornillo
74 9901670 ACCELERATORE SX GAMBO CORTO INOX Gashebel Lever throttle Levier d'gaz Accelerador
75 8996016 TRASM. ACCEL. MC 27-54 Bowdenzüge Transmission Transmission Transmision
76 9901839 GUIDA LEVA CAMBIO - CONTRAC Gleitbahn Slide Guide Guia
77 5401564 RINVIO LEVA FRENO ASS. Hebel Lever Levier Palanca
78 9032002 DADO ALTO M 8 ZINC. UNI 5587 Mutter Nut Ecrou Tuerca
79 9131007 SPINA SPIROL 6 X 36 UNI 6875 Spannstift Spring Pin Goupille Elastique Pasador Elastico
80 9012001 VITE TCEI M 6 X 25 N Schraube Screw Vis Tornillo
81 5401856 ASTA PTO ASS. CONTRAC Schalthebel Shift lever Levier PalancaB0165
14
35 28 15
13
7
29
16
30
31 17 12
33 18
34 32 19
20 18 11
10
13
21 8
14 12 9
7
6
38
23 22
18 5
4
8
11
16 37
36
24
3
10
25
25 1
27 7 2
16 22
26
B0165
CONTRAC20 Tav: B0165 Sollevatore anteriore Copyright : BARBIERI SRL Date: 31/01/2008POS CODE DESCRIZIONE BESCHREIBUNG DESCRIPTION DESCRIPTION DESCRICCIONES
1 3702328A AGGANCIO X SOL. TRIANGOLO GUT. Haken Hook Crochet Gancho
2 9131002 SPINA SPIROL 4 X 24 UNI 6875 Spannstift Spring Pin Goupille Elastique Pasador Elastico
3 3702326 MOLLA A TORSIONE X SOLL. CAT.0 Feder Spring Ressort Resorte
4 3702327 MOLLA SBLOC. SOLL. TRIANGOLO CAT.0 Feder Spring Ressort Resorte
5 3702325 TRIANGOLO PORTA ATTREZZI CAT.0 ASS. NERO Kuppeldreieck Triangular coupling Trois points Triangulo
6 3702361 PERNO PER CHIAVISTELLO TRIANG. CAT.0 Bolzen Pin Pivot Perno
Date: 31/01/2008 7 3702344 PERNO ø 16 L=72 TOT. X TRIANGOLO GUT. Bolzen Pin Pivot Perno
Model:: 8 9901424 SPINA A MOLLA ø 5 ZINC. Spannstift Spring Pin Goupille Elastique Pasador Elastico
CONTRAC20 9 3702277 TERZO PUNTO PER SOLL. ANT. A TRIANGOLO Oberlenker Thir Point Troisième Point Tensor Central
Tav: 10 5401880 FORCELLA X CILIN. SOLL. ANT.ASS. Gabelstuck Fork Fourche Horquilla
11
Sollevatore anteriore 9021006 DADO BASSO M 16 PUNI 5589 Mutter Nut Ecrou Tuerca
12 3702644 CILINDRO SOLL. RASAERBA Zylinder Cylinder Cylindre Cilindro
13 9052008 ROSETTA PIANA M 14 ZINC. UNI 6592 Unterlegscheibe Washer Rondelle Arandela
14 9023002 DADO AUTOBL. M14 ZN BASSO DIN 985 MUTTER NUT ECROU TUERCA
B0165 15 5401872 SUPPORTO PISTONI SOLL.ANT.ASS. Halterung Support Support Soporte
9035007 COPIGLIA 4,5 X 40 PUNI 1336 Splint Pin Goupille Clavija
Sollevatore anteriore
16
17 9901489 "VITE FORATA 3/8""" Verschraubung Screw Vis Tornillo
18 9901490 "RONDELLA IN RAME 3/8"" ø 17X23X1,5" Scheibe Washer Rondelle Arandela
19 3702670A TUBO PER PISTONI RASAERBA Schlauch Hose Tuyau Tubo
20 9013014 VITE TSEI M 10 X 20 ZINC. UNI 5933 Schraube Screw Vis Tornillo
21 9036004 INGRASSATORE DRITTO M 6 X 1 Schmiernippel Greaser Graisseur Engrasador
22 0001041B MOLLA ALBERINO R.M. Feder Spring Ressort Resorte
23 5301697 VITE SPECIALE PER ATTACCO RAPIDO Schraube Screw Vis Tornillo
24 5401883 PERNO SOLLEVATORE ANTERIORE ASS. CONTRAC Bolzen Pin Pivot Perno
25 9052004 ROND.PIANA D.16X30X3 ZN.B. UNI6592 SCHEIBE WASHER RONDELLE ARANDELA
26 9901714 TAPPO TESTA DI TUBO QUADRO 40X40 Stopfen Cap Bouchon Tapòn
27 5401879 BRACCIO PER SOLL.ANTERIORE ASS. Hubarm Lift Arm Bras De Levage Brazo De Elevacion
28 5401706A PORTA BATTERIA ASS.-CONTRAC Blech Sheet Tôle Chapa
29 9011013 VITE TE M 6 X 16 PASS. UNI 5739 TF Schraube Screw Vis Tornillo
30 5401912 PIASTRINA FISSA BATTERIA - CONTRAC Stab Support Equerre Barra
31 9052006 ROSETTA PIANA Ø 6 Unterlegscheibe Washer Rondelle Arandela
32 9024003 DADO M 6 Mutter Nut Ecrou Tuerca
33 9052002 ROSETTA PIANA M 8 ZINC. UNI 6592 Unterlegscheibe Washer Rondelle Arandela
34 9011005 VITE TE M 8 X 20 ZINC. UNI 5739 TF Schraube Screw Vis Tornillo
35 5402062 GOMMA BASE BATTERIA-CONTRAC Gummi Rubber Gomme Goma
36 9901013 COPPIGLIA ø 3 A 'R' Splint Pin Goupille Clavija
37 9901674 TIRANTE IN GOMMA L= 240 Rundlitzenseil Tie Rod Tirant Tirante
38 3702177 PERNO Ø 16 L=60 TOT. X TIRANTE FISSO Bolzen Pin Pivot PernoB0166
32
31
30
9
31 29
1 35
33 26 28
25
2 13 27
24
3
4 7 36 21
5 13
8 13
6
35 19
12
23
14
10 34 20
11 15 16
9 12 17 22
36
18
B0166
CONTRAC20 Tav: B0166 Sollevatore posteriore Copyright : BARBIERI SRL Date: 31/01/2008POS CODE DESCRIZIONE BESCHREIBUNG DESCRIPTION DESCRIPTION DESCRICCIONES
1 5401606 BRETELLA - CONTRAC Lager Support Support Soporte
2 5401751C CILINDRO POSTERIORE - CONTRAC Zylinder Cylinder Cylindre Cilindro
3 9901214 SPINA A MOLLA Ø 8 PASS. Federstecker Pin Goupille Pasador
4 5401696 PERNO PARALLELE - CONTRAC Bolzen Pin Pivot Perno
5 9052004 ROND.PIANA D.16X30X3 ZN.B. UNI6592 SCHEIBE WASHER RONDELLE ARANDELA
6 9023006 DADO AUTOBL.BASSO M 16X1.5 ZINC. UNI7474 Mutter Nut Ecrou Tuerca
Date: 31/01/2008 7 5401977 PERNO PISTONE - CONTRAC Bolzen Pin Pivot Perno
Model:: 8 9047014 GRANOM 6X16PUNTACON.PASS.UNI5927 Schraube Screw Vis Tornillo
CONTRAC20 9 5401982A TENDITORE X SOLL.3 PUNTI POST. Zugbolzen Tie Rod Tirant Tirante
Tav: 10 5401715 PERNO SOLLEVATORE - CONTRAC Bolzen Pin Pivot Perno
11
Sollevatore posteriore 5401710 SUPPORTO POST.SILENTBLOCK SX ASS. Halterung Support Support Soporte
12 5401973 PARALLELA PER SOLL.3 PUNTI POST. Ausleger Arm Bras Brazo
13 9059015 ANELLO SEEGER ø 19 E DIN 471 Ring Ring Bague Anillo
14 5401975 PERNO BRACCIO SOLLEVATORE Bolzen Pin Pivot Perno
B0166 15 5401709 PIASTRA SX SOLLEVATORE ASS. Platte Plate Paque Placa
Sollevatore posteriore
16 5401980 TIRANTE REGG. SOLL.3 PUNTI POST. Zugbolzen Tie rod Tirant Tirante
17 9656008 COPPIGLIA 5 X 30 ZINC. UNI 1336 Splint Pin Goupille Clavija
18 3702180 PERNO ø 16 L=54 TOT. X ATTACCO 3 PUNTI Bolzen Pin Pivot Perno
19 9901845 ROTULA SFERICA 3° PUNTO - CONTRAC Kugelgelenk Spherical Joint Joint Dénoué Articulacion Esferica
20 5402092 TERZO PUNTO ASS. - CONTRAC Oberlenker Third Point Troisième Point Tercer Punto
21 9132101 SPINA SPIROL 4 X 30 UNI 6875 Spannstift Spring Pin Goupille Elastique Pasador Elastico
22 5402187 TERZO PUNTO RAPIDO ASS.- CONTRAC Oberlenker Third Point Troisième Point Tercer Punto
23 5402090 PERNO GANCIO X 3°PUNTO Bolzen Pin Pivot Perno
24 5401976 PERNO TERZO PUNTO -CONTRAC Bolzen Pin Pivot Perno
25 5401591 BRACCIO SOLLEVATORE ASS. Hubarm Lift Arm Bras De Levage Brazo De Elevacion
26 9131007 SPINA SPIROL 6 X 36 UNI 6875 Spannstift Spring Pin Goupille Elastique Pasador Elastico
27 5401978 TIRANTE FISSO SOLL.3 PUNTI POST. Zugbolzen Tie rod Tirant Tirante
28 9024005 DADO AUTOBL.ALTO M 10 ZINC. UNI 7473 Mutter Nut Ecrou Tuerca
29 5402051 SUPPORTO POST.SILENTBLOCK DX ASS. Halterung Support Support Soporte
30 5401678 RINFORZO SUPPORTO SILENT BLOCK Verstaerkung Reinforcement Renfort Refuerzo
31 9901076 SILENT BLOCK PER CABINA Silentbloc Silentbloc Silentbloc Silentbloc
32 9011015 VITE TE M 10x20 Z Schraube Screw Vis Tornillo
33 9036004 INGRASSATORE DRITTO M 6 X 1 Schmiernippel Greaser Graisseur Engrasador
34 5401708 PIASTRA DX SOLLEVATORE ASS. Platte Plate Paque Placa
35 9901855 RONDELLA D=50 F=12.2 S=3.5 Scheibe Washer Rondelle Arandela
36 9052004 ROND.PIANA D.16X30X3 ZN.B. UNI6592 SCHEIBE WASHER RONDELLE ARANDELAB0168
22
38 28
37
36
39 40
42
35
41
34 29
27
26
30
AB: 8084006011196 25 15
16
24
15
17
23 18
19
4 22
2 3 21 14
31 20 5
1 13
12
10
11 8
32 9
3 33
8
7
6
B0168
CONTRAC20 Tav: B0168 Presa di forza anteriore Copyright : BARBIERI SRL Date: 31/01/2008POS CODE DESCRIZIONE BESCHREIBUNG DESCRIPTION DESCRIPTION DESCRICCIONES
1 9901678 COPRI PTO ANT. IN PLASTICA Deckel Cover Couvercle Tapa
2 3702609 ALBERO PTO VENTRALE TOS. Welle Shaft Arbre Arbol
3 9023001 DADO AUTOBL.BASSO M 8 PASS. UNI 7474 Mutter Nut Ecrou Tuerca
4 9053001 ROSETTA SCHNORR ø 8 PASS. Unterlegscheibe Washer Rondelle Arandela
5 5402188 TIRANTE MOLLA GALOPPINO PTO ANT. Zugbolzen Tie rod Tirant Tirante
6 9011119 VITE TE M 10 X 80 PUNI 5737 Schraube Screw Vis Tornillo
Date: 31/01/2008 7 9042021 ROSETTA PIANA M 10 X 30 ZINC. (FL) Unterlegscheibe Washer Rondelle Arandela
Model:: 8 9901178 BOCCOLA AUTOLUB. 17-19-21 FLANGIATA Büchse Bushing Douille Casquillo
CONTRAC20 9 5401896B TENDICINGHIA PTO ANTERIORE ASS. Leitrolle Guide Pulley Trotten Polea Demandadera
Tav: 10 5402046 BUSSOLA SUPPORTO TENDICINGHIA Büchse Bushing Douille Casquillo
11
Presa di forza anteriore 9023003 DADO AUTOBL.BASSO M 6 ZINC. UNI 7474 Mutter Nut Ecrou Tuerca
12 9042016 ROSETTA PIANA M 6 X 18 PASS. Unterlegscheibe Washer Rondelle Arandela
13 9023007 DADO AUTOBL.BASSO M 10 ZINC. UNI 7474 Mutter Nut Ecrou Tuerca
14 9011089 VITE TE M 10 X 60 ZINC. UNI 5737 Schraube Screw Vis Tornillo
B0168 15 8900102 RASAMENTO 10,2-19,8-1 Ring Ring Bague Anillo
Presa di forza anteriore
16 5402189 GALOPPINO PTO ANT. CONTRAC ASS. Leitrolle Guide pulley Trotten Polea demandadera
17 9032003 DADO ALTO M 10 PASS. UNI 5587 Mutter Nut Ecrou Tuerca
18 9053002 ROSETTA SCHNORR ø 10 PASS. Unterlegscheibe Washer Rondelle Arandela
19 5301940B BARRA FILET. X MOLLA TENDIC. TOSAERBA Stange Bar Barre Barra
20 9013021 VITE TSEI M 8 X 25 ZINC. UNI 5933 Schraube Screw Vis Tornillo
21 5402156A MOLLA FRIZIONE ELETTROMAGNETICA Feder Spring Ressort Resorte
22 9031005 DADO BASSO M 8 ZINC. UNI 5589 Mutter Nut Ecrou Tuerca
23 9040010 PRIGIONIERO M 8 X 20 PASS. Stiftschraube Stud bolt Prisonnier Esparrago
24 5402161 FRIZIONE ELETTR.TIPO AC7 CON FRENO Kupplung Clutch Embrayage Embrague
25 9901131 PASSACAVO ø 8 IN PVC Schelle Collar Collier Collar
26 5402178 SUPPORTO FRIZIONE ELETT. C/FRENO Halterung Support Support Soporte
27 5402049 BOCCOLA FRIZIONE ELETT.-CONTRAC Büchse Bushing Douille Casquillo
28 5401740A PULEGGIA IN ALLUMINIO PER FRIZ. Keilriemenscheibe Pouley Poulie Polea
29 9901892 CINGHIA TRAP.TIPO SPAX 1060 Keilriemen V-belt Courroie Correa
30 5402179 PIASTRA CON FERODO FRIZ. EM. ASS. Bremsscheibe Brake Disc Disque De Frein Disco De Freno
31 5402248 PIASTRA CON FERODO X FRIZ. ELETTROMAGN Stiftschraube Stud bolt Prisonnier Esparrago
32 9040038 PRIGIONIERO M8X45 mm tiftschraube Stud bolt Prisonnier Esparrago
33 1401665 DISTANZIALE CORTO Distanzstuck Spacer Entretoise Separador
34 5402365 TENDICINGHIA PTO Leitrolle Guide Pulley Trotten Polea Demandadera
35 5402367 VITE FULCRO PER GALOPPINO-CONTRAC Schraube Screw Vis Tornillo
36 5402368 ASTA FILETTATA PER GALOPPINO-CONTRAC Schalthebel Shift lever Levier Palanca
37 9014109 VITE TBEI M 6 X 25 ZINC. ISO 7380 Schraube Screw Vis Tornillo
38 5402366 GUIDA MOLLA GALOPPINO-CONTRAC Gleitbahn Slide Guide Guia
39 5402374 MOLLA GALOPPINO Feder Spring Ressort Resorte
40 5402371 #STAFFA SUPPORTO GALOPPINO ASS.-CONTRAC Halter Bracket Etrier Estribo
41 9052002 ROSETTA PIANA M 8 ZINC. UNI 6592 Unterlegscheibe Washer Rondelle ArandelaPOS CODE DESCRIZIONE BESCHREIBUNG DESCRIPTION DESCRIPTION DESCRICCIONES
42 9011005 VITE TE M 8 X 20 ZINC. UNI 5739 TF Schraube Screw Vis Tornillo
Date: 31/01/2008
Model::
CONTRAC20
Tav:
Presa di forza anteriore
B0168
Presa di forza anteriore3 B0170
13
14
12 15
16 17
2 9
10
39
8
4 7
5
11
6
18
19
20
40
1 21
22
24
11 25
25 23
29
27
27
26
30
31
32 28
33
34
27
35
36 38
37
B0170
CONTRAC20 Tav: B0170 Telai Copyright : BARBIERI SRL Date: 31/01/2008POS CODE DESCRIZIONE BESCHREIBUNG DESCRIPTION DESCRIPTION DESCRICCIONES
1 9901176 BOCCOLA AUTOLUB. 25-28-21 FLANGIATA Büchse Bushing Douille Casquillo
2 9901137 BOCCOLA AUTOLUB. 20-23-14 FLANGIATA Büchse Bushing Douille Casquillo
3 5401675 CONTROTELAIO - CONTRAC Rahmen Frame Chassis Bastidor
4 9901076 SILENT BLOCK PER CABINA Silentbloc Silentbloc Silentbloc Silentbloc
5 9011015 VITE TE M 10x20 Z Schraube Screw Vis Tornillo
6 9023007 DADO AUTOBL.BASSO M 10 ZINC. UNI 7474 Mutter Nut Ecrou Tuerca
Date: 31/01/2008 7 5401699 TELAIO PORTANTE ASS - CONTRAC Blech Sheet Tôle Chapa
Model:: 8 9901177 BOCCOLA AUTOLUB. 32-36-30 FLANGIATA Büchse Bushing Douille Casquillo
CONTRAC20 9 9011092 VITE TE M 12 X 60 PUNI 5737 Schraube Screw Vis Tornillo
Tav: 10 9052007 ROSETTA PIANA Ø 12 UNI 6592 Unterlegscheibe Washer Rondelle Arandela
Telai 11 9031001 DADO BASSO M 12 PUNI 5589 Mutter Nut Ecrou Tuerca
12 9011075 VITE TE M12X45 ZN B. UNI 5737 SCHRAUBE SCREW VIS TORNILLO
13 9012105 VITE TCEI M 12 X 40 PUNI 5931 Schraube Screw Vis Tornillo
14 9051005 ROSETTA GROWER M 12 ZINC. UNI 1751 Unterlegscheibe Washer Rondelle Arandela
B0170 15 5401726 PIATTO ATTACCO TELAIO PORT. Stab Support Equerre Barra
16 5401727 PIATTO ATTACCO -CONTRAC Halteblech Plate Tole
17 5401837D SUPPORTO DISTRIBUTORE - CONTRAC Halterung Support Support Soporte
18 9019018 LINGUETTA 5 X 5 X 25 UNI 6604 Lasche Feather key Languette Linguete
19 5401900 GIUNTO CARDANICO X TRASM.PRIMAR. Kardankupplung Universal Joint Joint Articulaciòn
20 0904002 MOLLA INNESTO RUOTE Feder Spring Ressort Resorte
9019034 LINGUETTA 5 X 5 X 28 UNI 6604 Lasche Feather key Languette Linguete
Telai
21
22 5401690 SUPPORTO SILENT BLOCK ASS. Halterung Support Support Soporte
23 5401901 GIUNTO CARDANICO X TRASM.4RM Kardankupplung Universal Joint Joint Articulaciòn
24 9023001 DADO AUTOBL.BASSO M 8 PASS. UNI 7474 Mutter Nut Ecrou Tuerca
25 9052002 ROSETTA PIANA M 8 ZINC. UNI 6592 Unterlegscheibe Washer Rondelle Arandela
26 9011057 VITE TE M 8 X 45 ZINC. UNI 5737 Schraube Screw Vis Tornillo
27 9901844 SILENT BLOCK M12 60X 36-60SH Gummipuffer Cushion Rubber Tampon En Caoutchouc Supporte En Gomma
28 5402031 SUPPORTO 1 SB.DX .-CONTRAC Halterung Support Support Soporte
29 5402030 SUPPORTO 1 SB.SX ASS.-CONTRAC Halterung Support Support Soporte
30 5401583 FLANGIA MOTORE - CONTRAC Flansch Flange Bride Brida
31 5401586 PIOLO FULCRO X FORC. FRIZIONE Bolzen Pin Cheville Eje
32 5401585 FORCELLA FRIZIONE CONTRAC Gabelstuck Fork Fourche Horquilla
33 5402198 MOLLA MANICOTTO FRIZIONE Feder Spring Ressort Resorte
34 5402199 MANICOTTO FRIZIONE CONTRAC Muffe Coupling Manchon Manguito
35 5402200 SPINGIDISCO FRIZIONE CONTRAC Kupplung Clutch Embrayage Embrague
36 5402201 DISCO FRIZIONE CONTRAC Kupplungsscheibe Clutch Plate Disque D'Embrayage Disco Del Embrague
37 9102014 CUSC.A SFERE 6202 2RS Kugellager Bearing Roulement Cojinete
38 5401750 FRIZIONE AM 160 LR ASS. Kupplung Clutch Embrayage Embrague
39 9011085 VITE TE M 12 X 120 PUNI 5737 Schraube Screw Vis Tornillo
40 9901855 RONDELLA D=50 F=12.2 S=3.5 Scheibe Washer Rondelle ArandelaB0312
48
78 2
49
20 50
16 77
15 76 51
84
19 52 47
46
79 54 45
80 44
81 55 43
53 42
1 41
82 86 54 40 38
2 85 57 39
1 60
61 32 21 36
63 56 31 33
83 64 58 19
65 30 25
66 59 29 34
39
67 28 26 35 37
68 27
8 9
70 62 25
71 8 8
69 7 24 23
72 22
73 57 21
57 13
74 6 12 20
4 11
10 14 19
15
5 16
4 17
75 3
2 18
1
90
87 88
88 89
B0312
CONTRAC20 Tav: B0312 Cambio Copyright : BARBIERI SRL Date: 31/01/2008POS CODE DESCRIZIONE BESCHREIBUNG DESCRIPTION DESCRIPTION DESCRICCIONES
1 9059005 ANELLO SEEGER Ø 25 E Sicherungsring Lockring Bague d’arret Anillo de tope
2 9058002 ANELLO SEEGER ø 52 I DIN 472 Sicherungsring Ring Snap Circlip Anillo Elastico
3 9135005 CUSC.A RULLI CILINDRICI NUP 205 Rollenlager Roller Bearing Roulement A Rouleaux Rodamiento Rodillos
4 9106004 GABBIA RULLINI K 25-30-20 Rollenkäfig Roller Bearing Cage À Roulements Jaula De Agujas
5 5401519 INGRANAGGIO TRIPLO Zahnrad Cogged wheel Roue dentèe Rueda dentada
6 5401512 INGRANAGGIO Z 48 Zahnrad Cogged wheel Roue dentèe Rueda dentada
Date: 31/01/2008 7 5401790 DISTANZIALE 30,2-40-4 CAMBIO Distanzstuck Spacer Entretoise Separador
Model:: 8 9059010 ANELLO SEEGER ø 30 E DIN 471 Sicherungsring Ring Snap Circlip Anillo Elastico
CONTRAC20 9 9109002 CUSC.A SFERE 3306 ATN9 Kugellager Ball Bearing Roulement A Billes Rodamiento De Bolas
Tav: 10 9011026 VITE TE M 6 X 12 PASS. UNI 5739 TF Schraube Screw Vis Tornillo
Cambio 11 9042016 ROSETTA PIANA M 6 X 18 PASS. Unterlegscheibe Washer Rondelle Arandela
12 8900102 RASAMENTO 10,2-19,8-1 Ring Ring Bague Anillo
13 5401541 FORCELLA CAMBIO. Gabelstuck Fork Fourche Horquilla
14 5401683 LEVA INTERNA CAMBIO ASS. Hebel Lever Levier Palanca
B0312 15 9110004 ANELLO OR 80 - 108 O-Ring O-Ring Joint Torique Anillo Torico
16 3702410 SPESSORE PER LEVA INN. 4RM Distanzstück Spacer Entretoise Separador
17 5401680 COPERCHIO LEVA CAMBIO Deckel Cover Couvercle Tapa
18 5401747 LEVA ESTERNA CAMBIO ASS. Hebel Lever Levier Palanca
19 9131002 SPINA SPIROL 4 X 24 UNI 6875 Spannstift Spring Pin Goupille Elastique Pasador Elastico
1401577A BOCCOLA X PERNO BLOC.DIFF. LUNGA Büchse Bushing Douille Casquillo
Cambio
20
21 9901490 "RONDELLA IN RAME 3/8"" ø 17X23X1,5" Scheibe Washer Rondelle Arandela
22 9011013 VITE TE M 6 X 16 PASS. UNI 5739 TF Schraube Screw Vis Tornillo
23 9052006 ROSETTA PIANA Ø 6 Unterlegscheibe Washer Rondelle Arandela
24 3703182 MOLLA CAMBIO L = 32,8 Feder Spring Ressort Resorte
25 9120010 SFERA 5/16 Kugel Ball Sphere Bola
26 5401688 ASTA CAMBIO - Schalthebel Shift lever Levier Palanca
27 8900074 RASAMENTO 10,2-15,8-0,4 Ring Ring Bague Anillo
28 3801831 PIGNONE CONICO Ritzel Pinion Pignon Piñon
29 9101013 CUSC.A SFERE 6206 Kugellager Ball Bearing Roulement A Billes Rodamiento De Bolas
30 9059032 ANELLO SEEGER ø 55 E DIN 471 Sicherungsring Ring Snap Circlip Anillo Elastico
31 5401567B MANICOTTO PTO Muffe Coupling Manchon Manguito
32 5401536A INNESTO PTO Kupplungshälfte Slider Moite embrayage Inesto
33 6801510A PATTINO LEVA INVERTITORE Gleitbacke Sliding block Patin Patin Patin
34 3703184 MOLLA PTO L = 30,7 Feder Spring Ressort Resorte
35 5401788 VITE FORATA PORTA MOLLA CAMBIO Schraube Screw Vis Tornillo
36 5401761 LEVA PTO ESTERNA Hebel Lever Levier Palanca
37 5401572 BOCCOLA FORATA CAMBIO Büchse Bushing Douille Casquillo
38 9110015 ANELLO OR 3043 O-Ring O-Ring Joint Torique Anillo Torico
39 9052004 ROND.PIANA D.16X30X3 ZN.B. UNI6592 SCHEIBE WASHER RONDELLE ARANDELA
40 5401758 LEVA INTERNA PTO ASS. Hebel Lever Levier Palanca
41 5401566 INGRANAGGIO Z 43 Zahnrad Cogged wheel Roue dentèe Rueda dentadaPOS CODE DESCRIZIONE BESCHREIBUNG DESCRIPTION DESCRIPTION DESCRICCIONES
42 9106018 GABBIA RULLINI Rollenkäfig Roller Bearing Cage À Roulements Jaula De Agujas
43 9059007 ANELLO SEEGER Ø 35 E Sicherungsring Lockring Bague d’arret Anillo de tope
44 5401565 ALBERO PTO Welle Shaft Arbre Arbol
45 9058016 ANELLO SEEGER ø 72 I DIN 472 Sicherungsring Ring Snap Circlip Anillo Elastico
46 9101009 CUSC.A SFERE 6207 Kugellager Ball Bearing Roulement A Billes Rodamiento De Bolas
47 9111089 ANELLO TENUTA 35-72-10 Dichtring Seal Bague D'Etancheite Reten
Date: 31/01/2008 48 9113008 CAPPELLOTTO 25- 7 Steifkappe Cap Bouchon Tapon
Model:: 49 9059001 ANELLO SEEGER Ø 20 E Sicherungsring Lockring Bague d’arret Anillo de tope
CONTRAC20 50 9101003 CUSCINETTO 6304 Kugellager Bearing Roulement Cojinete
Tav: 51 5401520A ALBERO INGR.PTO Welle Shaft Arbre Arbol
Cambio 52 9059003 ANELLO SEEGER Ø 16 E Sicherungsring Lockring Bague d’arret Anillo de tope
53 5401532 BOCCOLA DI UNIONE Büchse Bushing Douille Casquillo
54 9059017 ANELLO SEEGER ø 17 E DIN 471 Sicherungsring Ring Snap Circlip Anillo Elastico
55 5401525B ALBERO PRIMARIO Welle Shaft Arbre Arbol
B0312 56 8900075 RASAMENTO 18-28-0,6 Distanzstuck Spacer Entretoise Separador
57 9106019 GABBIA RULLINI K 17-21-13 Rollenkäfig Roller Bearing Cage À Roulements Jaula De Agujas
58 9109006 CUSC.A SFERE 4206 ATN9 Kugellager Ball Bearing Roulement A Billes Rodamiento De Bolas
59 5401522 INGRANAGGIO Z 17 Zahnrad Cogged wheel Roue dentèe Rueda dentada
60 5401513A INGRANAGGIO Z 37 Zahnrad Cogged wheel Roue dentèe Rueda dentada
9058104 ANELLO SW ø 30 Ring Ring Bague Anillo
Cambio
61
62 5401515A INGRANAGGIO Z 29 Zahnrad Cogged wheel Roue dentèe Rueda dentada
63 9113005 CAPPELLOTTO 47- 7 Steifkappe Cap Bouchon Tapon
64 9102011 CUSC.A SFERE 6006 2RS Kugellager Ball Bearing Roulement A Billes Rodamiento De Bolas
65 5401579A INGRANAGGIO Z 23 Zahnrad Cogged wheel Roue dentèe Rueda dentada
66 5401556C INGRANAGGIO Z 21 Zahnrad Cogged wheel Roue dentèe Rueda dentada
67 9106022 GABBIA RULLINI K 16-22-16 Rollenkäfig Roller Bearing Cage À Roulements Jaula De Agujas
68 5401580A ALBERO RINVIO Welle Shaft Arbre Arbol
69 5401523A MANICOTTO FOLLE Muffe Coupling Manchon Manguito
70 9109006 CUSC.A SFERE 4206 ATN9 Kugellager Ball Bearing Roulement A Billes Rodamiento De Bolas
71 9058106 ANELLO SW ø 17 Ring Ring Bague Anillo
72 9111030 ANELLO TENUTA 17-47-7 Dichtring Seal Bague D'Etancheite Reten
73 5401575C CARTER ANTERIORE Gehause Gearbox Carter Caja
74 9040019 PRIGIONIERO M 10 X 26 X 40 TOT.PASS. Stiftschraube Stud bolt Prisonnier Esparrago
75 9113007 CAPPELLOTTO 16- 4 Steifkappe Cap Bouchon Tapon
76 5401792 PATTINO INNESTO 4RM CAMBIO Gleitbacke Sliding block Patin Patin Patin
77 3702406A LEVA INTERNA INN. 4RM Hebel Lever Levier Palanca
78 5401648 LEVA INNESTO 4RM ASS MOD. X CONT Hebel Lever Levier Palanca
79 9106020 GABBIA RULLINI K 12-15-15 Rollenkäfig Roller Bearing Cage À Roulements Jaula De Agujas
80 5401555A INNESTO 4RM. Kupplungshälfte Slider Moite embrayage Inesto
81 5401533A ALBERO 4 RM Welle Shaft Arbre Arbol
82 9101010 CUSC.A SFERE 6205 Kugellager Ball Bearing Roulement A Billes Rodamiento De BolasPOS CODE DESCRIZIONE BESCHREIBUNG DESCRIPTION DESCRIPTION DESCRICCIONES
83 9111008 ANELLO TENUTA 25-52-7 Dichtring Seal Bague D'Etancheite Reten
84 5401612 SUPPORTO X ALBERO 4RM Halterung Support Support Soporte
85 9012066 VITE TCEI M 6 X 45 PASS. UNI 5931 Schraube Screw Vis Tornillo
86 9043003 ROSETTA SCHNORR ø 6 PASS. Unterlegscheibe Washer Rondelle Arandela
87 9012003 VITE TCEI M 8 X 25 PASS. UNI 5931 Schraube Screw Vis Tornillo
88 9053001 ROSETTA SCHNORR ø 8 PASS. Unterlegscheibe Washer Rondelle Arandela
Date: 31/01/2008 89 9023001 DADO AUTOBL.BASSO M 8 PASS. UNI 7474 Mutter Nut Ecrou Tuerca
Model:: 90 9040010 PRIGIONIERO M 8 X 20 PASS. Stiftschraube Stud bolt Prisonnier Esparrago
CONTRAC20
Tav:
Cambio
B0312
CambioB0163
74 62
63
71 64 67
72 61 65 68
66 69
60
73
59
56
46 54
3 58 51
57
4 55 53 69
51 70
5 54
15 53
6 52
7 51
8 50
9 49
10 48 46
11 45
44 47
12
2 13 43
14 30
1 16 42
17 23
18 21
19 22 39
20 38
37
24
25 36
23 35
26 28
41 34
40 27 33
17
18
29
B0163
30 31 32
CONTRAC20 Tav: B0163 Differenziale Copyright : BARBIERI SRL Date: 31/01/2008POS CODE DESCRIZIONE BESCHREIBUNG DESCRIPTION DESCRIPTION DESCRICCIONES
1 5401616 RIDUTTORE DX Übersetzunggetriebe Reduction gearbox Reductor Reductor
2 5401527A SEMIASSE DX - CONTRAC Achswelle Axle shaft Demi-essieu Semieje
3 5401638 ATTUATORE FRENO DX Bremse Brake Frein Freno
4 5401613 COPERCHIO FRENO DX - CONTRAC Deckel Cover Couvercle Tapa
5 5401501 CARTER CAMBIO Gehause Gearbox Carter Caja
6 9901618 TAPPO MAGNETICO 1/2 Stopfen Cap Bouchon Tapòn
Date: 31/01/2008 7 5401614 COPERCHIO FRENO SX - CONTRAC Deckel Cover Couvercle Tapa
Model:: 8 9132009 SPINA ACCIAIO 10 X 60 Stift Pin Goupille Pasador
CONTRAC20 9 9120018 "SFERA ø 19 - 3/4""" Kugel Ball Sphere Bola
Tav: 10 5401679 MOLLA Feder Spring Ressort Resorte
Differenziale 11 5401639 ATTUATORE FRENO SX Bremse Brake Frein Freno
12 5401615 DISCO FRENO Bremsscheibe Brake Disc Disque De Frein Disco De Freno
13 5401637 DISCO INTERMEDIO Scheibe Disk Disque Disco
14 5401528A SEMIASSE SX CONTRAC Achswelle Axle shaft Demi-essieu Semieje
B0163 15 9040025 PRIGIONIERO M 10 X 86 PASS. Stiftschraube Stud bolt Prisonnier Esparrago
16 9058016 ANELLO SEEGER ø 72 I DIN 472 Sicherungsring Ring Snap Circlip Anillo Elastico
17 9101015 CUSC.A SFERE 6306 Kugellager Ball Bearing Roulement A Billes Rodamiento De Bolas
18 5401782 DISTANZIALE L = 8 CAMBIO Distanzstuck Spacer Entretoise Separador
Differenziale
19 5401558 INGRANAGGIO RUOTE Z 23 Zahnrad Cogged wheel Roue dentèe Rueda dentada
20 9135006 CUSC.A RULLI CILINDRICI NUP 305 Rollenlager Roller Bearing Roulement A Rouleaux Rodamiento Rodillos
21 9059005 ANELLO SEEGER Ø 25 E Sicherungsring Lockring Bague d’arret Anillo de tope
22 5401551 RIDUTTORE SN Übersetzunggetriebe Reduction gearbox Reductor Reductor
23 9113004 CAPPELLOTTO 35- 5 Steifkappe Cap Bouchon Tapon
24 9011021 VITE TE M 10 X 35 PASS. UNI 5739 TF Schraube Screw Vis Tornillo
25 9054003 ROSETTA HEDTMAN M 10 PASS. Unterlegscheibe Washer Rondelle Arandela
26 5401695 PIASTRA SUPPORTO PARALLELE Platte Plate Paque Placa
27 9001286 TAPPO TCE M 18 X 1,5 IN ALLUMINIO Stopfen Cap Bouchon Tapòn
28 9059010 ANELLO SEEGER ø 30 E DIN 471 Sicherungsring Ring Snap Circlip Anillo Elastico
29 5401529 INGRANAGGIO Z 32 Zahnrad Cogged wheel Roue dentèe Rueda dentada
30 9043002 ROSETTA ZIGRINATA SCHNORR D.10 SCHEIBE PLAIN WASHER RONDELLE ARANDELA
31 9002010 VITE TCEI M 10 X 30 N UNI 5931 Schraube Screw Vis Tornillo
32 5401530 ALBERO RUOTA Welle Shaft Arbre Arbol
33 9111071 ANELLO TENUTA 40-62-7 Dichtring Seal Bague D'Etancheite Reten
34 5401550A COPERCHIO RIDUTTORE Deckel Cover Couvercle Tapa
35 9101009 CUSC.A SFERE 6207 Kugellager Ball Bearing Roulement A Billes Rodamiento De Bolas
36 9023001 DADO AUTOBL.BASSO M 8 PASS. UNI 7474 Mutter Nut Ecrou Tuerca
37 9040010 PRIGIONIERO M 8 X 20 PASS. Stiftschraube Stud bolt Prisonnier Esparrago
38 9901772 ROSETTA PIANA M 8 X 23 R80 DIN6340 PASS Unterlegscheibe Washer Rondelle Arandela
39 5401582 LEVA FRENO CAMBIO-CONTRAC Hebel Lever Levier Palanca
40 9111090 ANELLO TENUTA 20-30-5 Dichtring Seal Bague D'Etancheite Reten
41 9059001 ANELLO SEEGER Ø 20 E Sicherungsring Lockring Bague d’arret Anillo de topePOS CODE DESCRIZIONE BESCHREIBUNG DESCRIPTION DESCRIPTION DESCRICCIONES
42 9032003 DADO ALTO M 10 PASS. UNI 5587 Mutter Nut Ecrou Tuerca
43 5401810A ATTACCO MOLLA FRENI Halterung Support Support Soporte
44 9901832 BOCCOLA GSM 2023-30 Büchse Bushing Douille Casquillo
45 5401581 ECCENTRICO PER LEVA FRENO Exzenterbolzen Pin Came Eje Con Leva Cam
46 9101012 CUSC.A SFERE 6208 Kugellager Ball Bearing Roulement A Billes Rodamiento De Bolas
47 5401546A COPERCHIO DIFF.- CONTRAC Deckel Cover Couvercle Tapa
Date: 31/01/2008 48 9001111 VITE TE M 8 X 20 N 10.9 UNI 5739 Schraube Screw Vis Tornillo
Model:: 49 9043001 ROSETTA SCHONOR Ø 8N Unterlegscheibe Washer Rondelle Arandela
CONTRAC20 50 5401544 PLANETARIO SCANALATO - CONTRAC Planetenrad Planet-gear Roue dentèe Planetario
Tav: 51 5401545 SATELLITE - CONTRAC Satellit Satellit Roue dentèe Satelite
Differenziale 52 5401554 DISTANZIALE SPINA DIFF.- Distanzstuck Spacer Entretoise Separador
53 5401553 SPINA CORTA PORTA SATELLITI Stift Pin Goupille Pasador
54 5401714 RALLA IN BRONZO PER SATELLITE Druckscheibe Thrust Plate Crapaudine Chumacera
55 5401543 PLANETARIO CON INNESTO Planetenrad Planet-gear Roue dentèe Planetario
B0163 56 5401552 SPINA LUNGA PORTA SATELLITI Stift Pin Goupille Pasador
57 5401547 SCATOLA DIFF.- CONTRAC Getriebegehäuse Gearbox Boite Caja
58 5401548A INNESTO DIFF. Kupplungshälfte Slider Moite embrayage Inesto
59 5401509 CORONA CONICA - CONTRAC Tellerrad Bevel Crown Wheel Couronne Corona
Differenziale
60 5401570 FORCELLA BLOCC. DIFF. ASS. Gabelstuck Fork Fourche Horquilla
61 9131031 SPINA SPIROL 8 X 40 Z UNI 6875 Spannstift Spring Pin Goupille Elastique Pasador Elastico
62 1406037 MOLLA STERZO E P.SOSTEGNO Feder Spring Ressort Resorte
63 9052004 ROND.PIANA D.16X30X3 ZN.B. UNI6592 SCHEIBE WASHER RONDELLE ARANDELA
64 9059003 ANELLO SEEGER Ø 16 E Sicherungsring Lockring Bague d’arret Anillo de tope
65 9110015 ANELLO OR 3043 O-Ring O-Ring Joint Torique Anillo Torico
66 5301766 BOCCOLA SPESS. PEDALIERA IDROTRAC L=22 Büchse Bushing Douille Casquillo
67 9131002 SPINA SPIROL 4 X 24 UNI 6875 Spannstift Spring Pin Goupille Elastique Pasador Elastico
68 5401573 TAPPO CON FORO DIAM.16 Stopfen Cap Bouchon Tapòn
69 9901420 "RONDELLA IN RAME 5/8"" ø 24X30X1,5" Scheibe Washer Rondelle Arandela
70 5401572 BOCCOLA FORATA CAMBIO Büchse Bushing Douille Casquillo
71 9901891 TAPPO CARICO OLIO - CONTRAC Stopfen Cap Bouchon Tapòn
72 5401602 COPERCHIO CAMBIO CONTRAC Deckel Cover Couvercle Tapa
73 5401761 LEVA PTO ESTERNA Hebel Lever Levier Palanca
74 5402238 COPERCHIO CAMBIO ASS. Deckel Cover Couvercle TapaB0156
31 30 27
26
HOME
25
28 17
24
18
29 17
23 16
1 15
22 14
13
21 12
20
19 11
10
32 9
8
7
35 6
34
1
2
36 33
5
39 4
3
37
38
40
B0156
CONTRAC20 Tav: B0156 Assale anteriore Copyright : BARBIERI SRL Date: 31/01/2008POS CODE DESCRIZIONE BESCHREIBUNG DESCRIPTION DESCRIPTION DESCRICCIONES
1 9043001 ROSETTA SCHONOR Ø 8N Unterlegscheibe Washer Rondelle Arandela
2 9002036 VITE TCEI M 8 X 22 N UNI 5931 Schraube Screw Vis Tornillo
3 5401907 VITE CONICA 90° M16X1.5 Schraube Screw Vis Tornillo
4 3702998 ALBERO RUOTA P/ ANT. 4RM Welle Shaft Arbre Arbol
5 9059029 ANELLO SEEGER ø 31 E DIN 471 Sicherungsring Lockring Bague d’arret Anillo de tope
6 9101037 CUSC.A SFERE 6307 Kugellager Ball Bearing Roulement A Billes Rodamiento De Bolas
Date: 31/01/2008 7 3702999 COPERCHIO RUOTE PONTE 4 RM - CONTRAC Deckel Cover Couvercle Tapa
Model:: 8 5401672 GUARNIZIONE RIDUTTORE PONTE 4RM--CONTRAC Dichtung Gasket Joint Junta
CONTRAC20 9 9101012 CUSC.A SFERE 6208 Kugellager Ball Bearing Roulement A Billes Rodamiento De Bolas
Tav: 10 3702997 CORONA CONICA Z 31 P/ANT. 4RM Tellerrad Bevel Crown Wheel Couronne Corona
Assale anteriore 11 3703120 RIDUTTORE PONTE 4 RM - CONTRAC Übersetzunggetriebe Reduction gearbox Reductor Reductor
12 9111087 ANELLO TENUTA 50-68-8 Dichtring Seal Bague D'Etancheite Reten
13 9101008 CUSC.A SFERE 6007 Kugellager Ball Bearing Roulement A Billes Rodamiento De Bolas
14 9025016 GHIERA AUTOBL. M 40 X 1,5 Gewindering Ring Nut Virole Virola
B0156 15 3702989 PIGNONE Z 14 P/ ANT. 4RM - CONTRAC Ritzel Pinion Pignon Piñon
16 3702995A ALBERO GIUNZ. P/ ANT. 4RM - CONTRAC Welle Shaft Arbre Arbol
17 9130004 CUSC.A RULLI CONICI 32008 X/Q Rollenlager Roller Bearing Roulement A Rouleaux Rodamiento Rodillos
Assale anteriore
18 9058019 ANELLO SEEGER ø 68 I DIN 472 Sicherungsring Ring Snap Circlip Anillo Elastico
19 3702991 SNODO PONTE 4 RM - CONTRAC Kugelgelenk Ball Joint Rotule Articulacion Esferica
20 9101007 CUSC.A SFERE 6006 Kugellager Ball Bearing Roulement A Billes Rodamiento De Bolas
21 3702990 PIGNONE Z 16 P/ ANT. 4RM - CONTRAC Ritzel Pinion Pignon Piñon
22 9059015 ANELLO SEEGER ø 19 E DIN 471 Ring Ring Bague Anillo
23 5401721 SUPP. CUSC. BRACCIO PONTE 4RM - CONTRAC Halterung Support Support Soporte
24 9043002 ROSETTA ZIGRINATA SCHNORR D.10 SCHEIBE PLAIN WASHER RONDELLE ARANDELA
25 9002010 VITE TCEI M 10 X 30 N UNI 5931 Schraube Screw Vis Tornillo
26 5401874 BRACCIO PONTE 4RM SX - CONTRAC Strebe Strut Etai Tornapunta
27 9113005 CAPPELLOTTO 47- 7 Steifkappe Cap Bouchon Tapon
28 9102018 CUSC.A SFERE 6206 2RS Kugellager Ball Bearing Roulement A Billes Rodamiento De Bolas
29 9001014 VITE TE M 8 X 16 N UNI 5739 TF Schraube Screw Vis Tornillo
30 5401722 BRACCIO PONTE 4RM DX - CONTRAC Strebe Strut Etai Tornapunta
31 9906242 PNEUM. 20X8.00-10 4PR T539 Reifen Tire Pneu Neumatico
32 5401823A DISCO 6.00-10 LAT.5 FORI CONTRAC Felgen Rims Jantes Llantas
33 9111088 ANELLO TENUTA 40-80-10 Dichtring Seal Bague D'Etancheite Reten
34 9906247 PNEUM. 320/60-15 4 T 539 Reifen Tire Pneu Neumatico
35 5401822 DISCO 10LBX15 FISSO 5 FORI F/SV.CONTRAC Felgen Rims Jantes Llantas
36 3703120 RIDUTTORE PONTE 4 RM - CONTRAC Übersetzunggetriebe Reduction gearbox Reductor Reductor
37 9035019 COPIGLIA 5 X 45 PUNI 1336 Splint Pin Goupille Clavija
38 9025018 GHIERA M 25 X 1,5 KM 005 Ring Nut Virole Virola
39 5402242 DISTANZIALE SEMIASSE PONTE - CONTRAC Distanzstuck Spacer Entretoise Separador
40 3702998B ALBERO RUOTA P/ ANT. 4RM - CONTRAC Welle Shaft Arbre Arbol46 B0155
36
43 37
38
39
40
56 45 38
44 35
20 49
15 44 34
21
19
18 41
22 47
16 33
11 32
14 48
31
55 54 30
42
29
30 28 27 43
52 31 7
54 50 6
10
53 14
5 11 13
2 12
25 3 26
51 26 4 25
1 5 16
7 19
8
9
15
17
12
13 18
14
20
21
22
23
24
B0155
CONTRAC20 Tav: B0155 Assale anteriore Copyright : BARBIERI SRL Date: 31/01/2008POS CODE DESCRIZIONE BESCHREIBUNG DESCRIPTION DESCRIPTION DESCRICCIONES
1 3702994C CARTER DIFF.PONTE 4 RM - CONTRAC Gehause Gearbox Carter Caja
2 5401671 GUARNIZIONE LATERALE PONTE 4RM--CONTRAC Dichtung Gasket Joint Junta
3 3703135 CORONA CON.ELIC. P/ANT. 4RM - CONTRAC Tellerrad Bevel Crown Wheel Couronne Corona
4 3702982C SCATOLA DIFF. P/ANT. 4RM Getriebegehäuse Gearbox Boite Caja
5 1401526 PLANETARIO Planetenrad Planet-gear Roue dentèe Planetario
6 3702985 SATELLITE P/ANT. 4RM - CONTRAC Satellit Satellit Roue dentèe Satelite
Date: 31/01/2008 7 5401668 RALLA IN BRONZO X SATEL.P/ANT- CONTRAC Druckscheibe Thrust Plate Crapaudine Chumacera
Model:: 8 9043001 ROSETTA SCHONOR Ø 8N Unterlegscheibe Washer Rondelle Arandela
CONTRAC20 9 9001112 VITE TE M 8 X 22 N 10.9 UNI 5739 Schraube Screw Vis Tornillo
Tav: 10 3703177A COPERCHIO DIFF. P/ANT. 4RM Deckel Cover Couvercle Tapa
Assale anteriore 11 9101012 CUSC.A SFERE 6208 Kugellager Ball Bearing Roulement A Billes Rodamiento De Bolas
12 9024005 DADO AUTOBL.ALTO M 10 ZINC. UNI 7473 Mutter Nut Ecrou Tuerca
13 9043002 ROSETTA ZIGRINATA SCHNORR D.10 SCHEIBE PLAIN WASHER RONDELLE ARANDELA
14 9040023 PRIGIONIERO M 10 X 41 ZINC. LUNG.TOT.65 Stiftschraube Stud bolt Prisonnier Esparrago
B0155 15 3702992 SUPP. SEMIASSE PONTE 4 RM - CONTRAC Halterung Support Support Soporte
16 9059007 ANELLO SEEGER Ø 35 E Sicherungsring Lockring Bague d’arret Anillo de tope
17 5401669 GUARNIZIONE PONTE 4RM--CONTRAC Dichtung Gasket Joint Junta
Assale anteriore
18 9101037 CUSC.A SFERE 6307 Kugellager Ball Bearing Roulement A Billes Rodamiento De Bolas
19 3702988 SEMIASSE PONTE ANT. 4RM - CONTRAC Achswelle Axle shaft Demi-essieu Semieje
20 99 NON FORNITO SINGOLARMENTE Nicht Einzeln Lieferbar Not Supplied Alone Pas Vendus Tout Soul Indisponibile Suelto
21 99 NON FORNITO SINGOLARMENTE Nicht Einzeln Lieferbar Not Supplied Alone Pas Vendus Tout Soul Indisponibile Suelto
22 9035006 COPPIGLIA 3 X 30 ZINC. UNI 1336 Splint Pin Goupille Clavija
23 9901049 RONDELLA IN RAME ø 18X24X1,5 Scheibe Washer Rondelle Arandela
24 9001286 TAPPO TCE M 18 X 1,5 IN ALLUMINIO Stopfen Cap Bouchon Tapòn
25 9901494 "RONDELLA IN RAME 1/4"" ø 13X19X1,5 " Scheibe Washer Rondelle Arandela
26 9901913 "TAPPO OLIO 1/4"" IN FERRO DIN 908 ZINC. " Stopfen Cap Bouchon Tapòn
27 9131018 SPINA SPIROL 3 X 20 UNI 6875 Spannstift Spring pin Goupille elastique Pasador Elastico
28 5401713 DISTANZIALE SPINA DIFF.P/ANT --CONTRAC Distanzstuck Spacer Entretoise Separador
29 3702986 SPINA PORTA SATEL.P/ANT.4RM- CONTRAC Stift Pin Goupille Pasador
30 9101010 CUSC.A SFERE 6205 Kugellager Ball Bearing Roulement A Billes Rodamiento De Bolas
31 9058002 ANELLO SEEGER ø 52 I DIN 472 Sicherungsring Ring Snap Circlip Anillo Elastico
32 9111091 ANELLO TENUTA 28-52-7 Ring Ring Bague Anillo
33 5401720 ALBERO PTO P/ ANT. 4RM - CONTRAC Welle Shaft Arbre Arbol
34 9043003 ROSETTA SCHNORR ø 6 PASS. Unterlegscheibe Washer Rondelle Arandela
35 9002012 VITE TCEI M 6 X 20 N UNI 5931 Schraube Screw Vis Tornillo
36 9111092 ANELLO TENUTA 25-55-10 Ring Ring Bague Anillo
37 5402150 GHIERA AUTOBL. M 30 X 1,5 RIBASSATA Gewindering Ring Nut Virole Virola
38 9130008 CUSC.A RULLI CONICI 32006 X/Q Rollenlager Roller Bearing Roulement A Rouleaux Rodamiento de Rodillos
39 3702996 SUPPORTO PIGNONE PONTE 4 RM - CONTRAC Halterung Support Support Soporte
40 5401670 GUARNIZIONE PONTE 4RM--CONTRAC Dichtung Gasket Joint Junta
41 3703134 PIGNONE CONICO PONTE ANT. 4RM - CONTRAC Ritzel Pinion Pignon PiñonPuoi anche leggere
