Cicli combinati e regime operative flessibile Axpo case history Fabio Giorgi Maintenance & Engineering Director Axpo Servizi Produzione Italia S.p.a. Genova 15 Dicembre 2020
Swiss energy company, successful in Europe
• Produces around one-third of Switzerland's electricity
• Largest Swiss producer of renewable energies 22%
4441
employees
equity ratio
• Broadly diversified, active along entire value chain
39
markets
• Trading in all energy carriers and certificates
• Operates in 28 countries and more than 30 markets in
Europe
4.85 14 000
billion CHF
sales MW renewable
• Owned by nine cantons of Northeastern Switzerland energy marketed
in Europe
• More than 100 years of expertise and innovative
strength
22
billion CHF
total assets
© Axpo, Corporate Presentation 2
Overview Gas Power Plants
Prod.
9’700
GWh
EOH
42k
hrs
Start
456
#
70% - Calenia
Calenia CCGT 760 MW (85% Axpo) Rizziconi CCGT 760 MW (100% Axpo) SEF CCGT 760 MW (49% Axpo)
COD: 2007 / Greenfield-IPP COD: 2008 / Greenfield-IPP COD: 2010 / Brownfield-Cogen with ENI
Power, MSD Power, MSD Power, MSD, Site Clients, Efficiency Certs
Central Sud: Medium Demand and RES Calabria Zone: Low Demand, many RES North Zone: Strong Demand, few RES
MSD: Frequency- and Voltage Regulation MSD: Mainly Frequency Regulation MSD: Mainly Frequency Regulation
Good strategic location in the grid Export limits Site Clients Margins, but Must-Run 1 Unit
© Axpo, 3
Plants Configuration © Axpo,
Regime operativo dal BL al daily start and stop
Da:
A:
© Axpo, 5
Regime flessibile – Non solo avviamenti
- Riduzione del minimo tecnico ambientale (MEL) >>>> Catalizzatore CO
- Avviamenti piu veloci >>>> Attemperatori finali
- Rampe di carico sino a 30 MW/minuto >>>> Tuning TG
© Axpo, 6

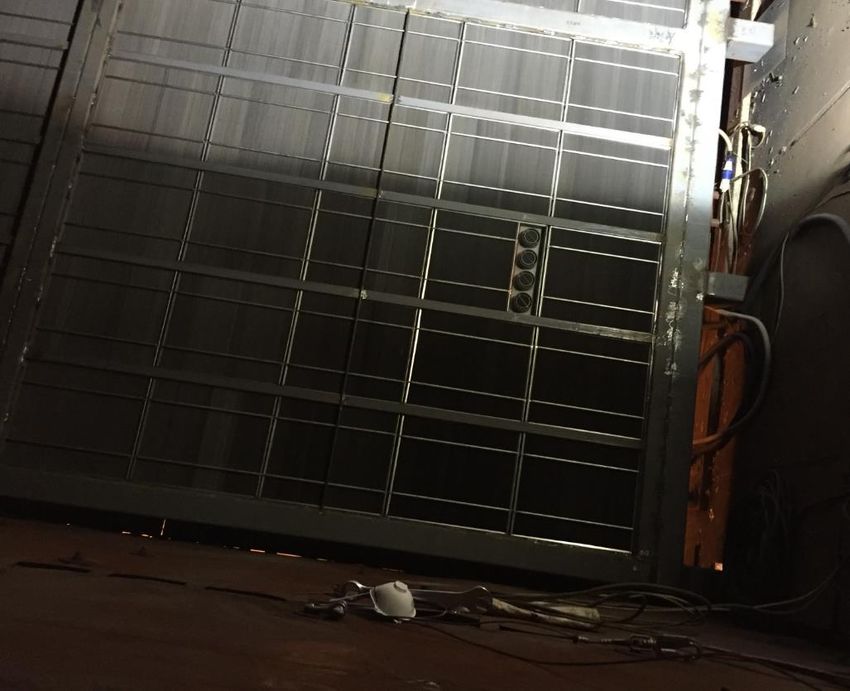

Catalizzatore CO © Axpo, 7
Strategie di avviamento © Axpo, 8
Regime operativo dal BL al daily start and stop - Interventi © Axpo, 9
Regime flessibile – i numeri © Axpo, 10
Regime flessibile – i numeri © Axpo, 11
Regime flessibile – I drivers
- MGP price
- MSD price (>> del MGP price)
- Strategie di mercato:
- Produrre Strike Price > MGP
- Sfruttare opportunità MSD sia a salire che a scendere (fermarsi per essere
chiamati a restare in marcia o restare in marcia mirando ad essere fermati)
© Axpo, 12Il regime flessibile e l’impatto sulle unità di generazione
Il regime flessibile di esercizio ha evidenziato la criticità di numerosi componenti:
- Caldaia a recupero
- Turbina a gas
- Ed in generale di tutte le catene di regolazione

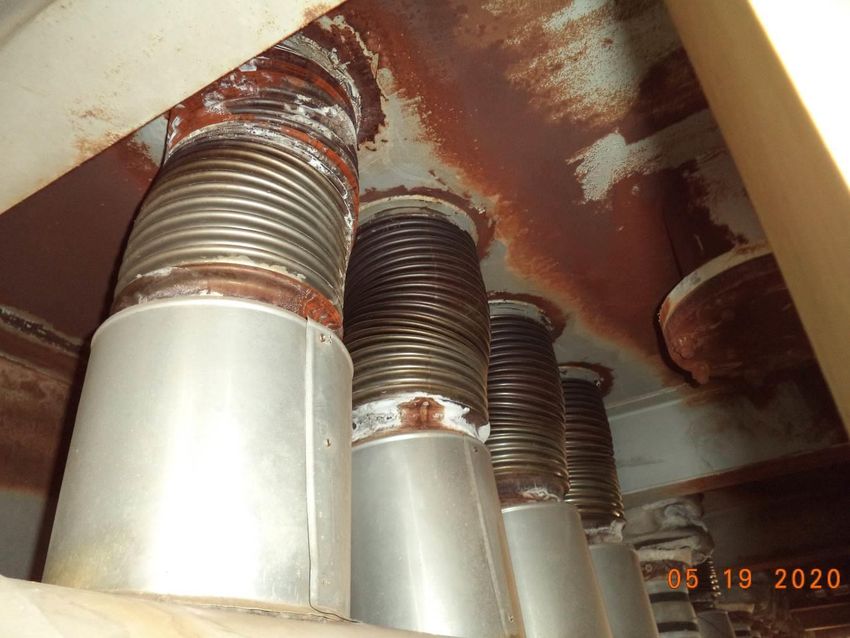

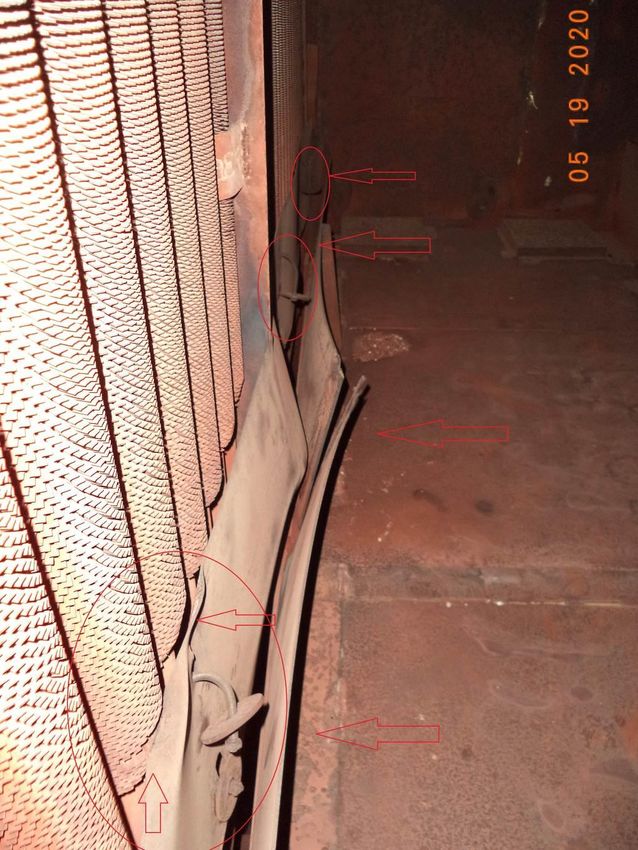

© Axpo, 13FINDIGS CALDAIA © Axpo, presentation title, first name surname, date (edit via “Insert > Header & Footer”) 14
GT V943A – SEZIONE LONGITUDINALE © Axpo, presentation title, first name surname, date (edit via “Insert > Header & Footer”) 15

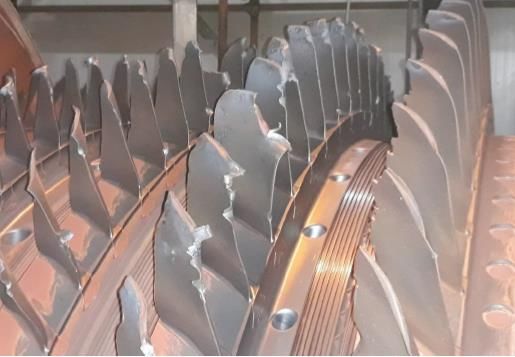

84.000 EOH – SPALETTAMENTO COMPRESSORE STADIO 10 © Axpo, 16
75.000 EOH:
• DANNO TD2 – TUBO RAFFREDDAMENTO 2 – CB13
• SOSTITUZIONE 5 STADI STATORICI COMPLETI E 150 PALE ROTORICHE
COMPRESSORE
• CRITICITA ACCOPPIAMENTO DISCO 1 – ALBERO CAVO CENTRALE
© Axpo, 17GT V943A – SEZIONE LONGITUDINALE DETTAGLIO © Axpo, presentation title, first name surname, date (edit via “Insert > Header & Footer”) 18

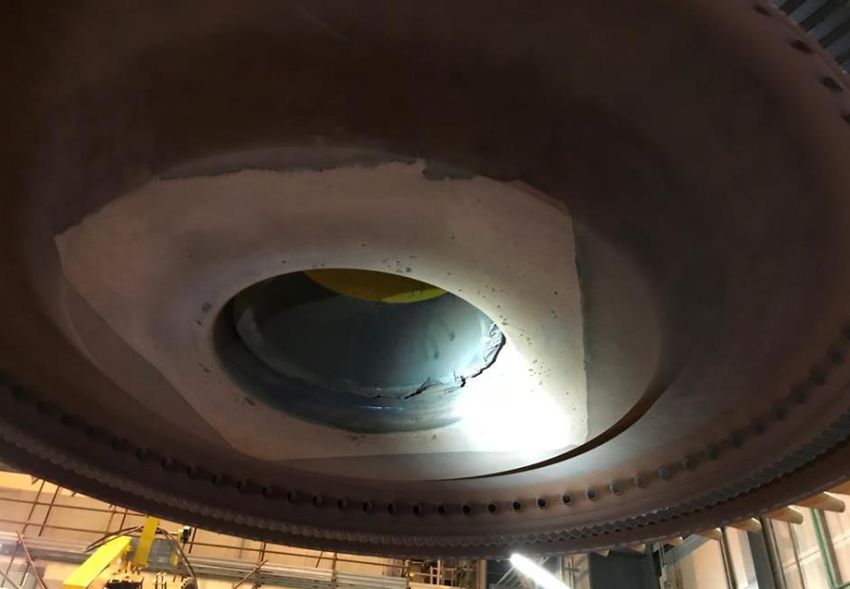

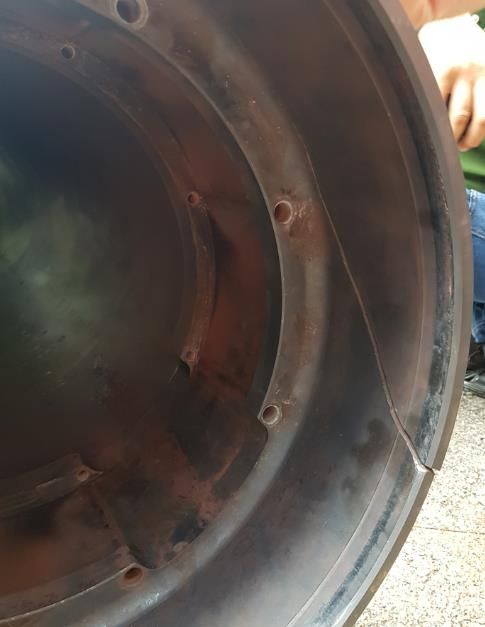

DANNO TD2 – TUBO RAFFREDDAMENTO 2 – CB13 © Axpo, 19

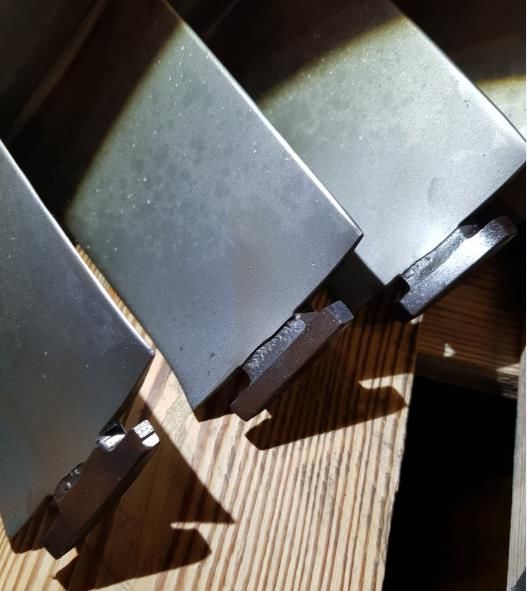

SOSTITUZIONE 5 STADI STATORICI COMPLETI PER USURA TESTE A MARTELLO E 150
PALE ROTORICHE COMPRESSORE PER ECCESSIVO GAP ASSIALE

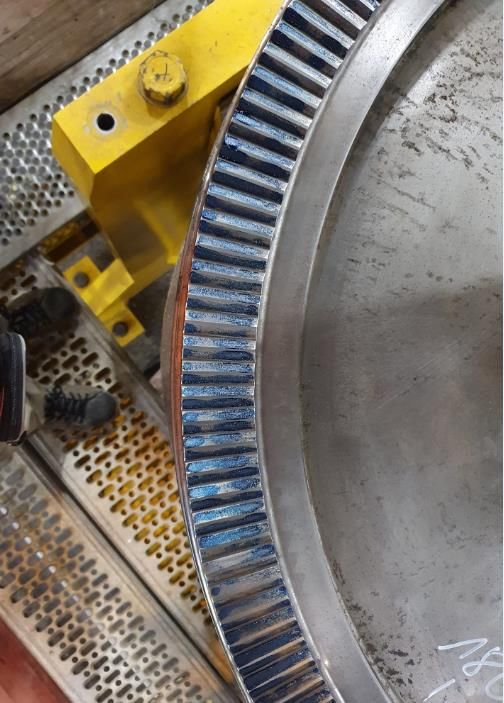

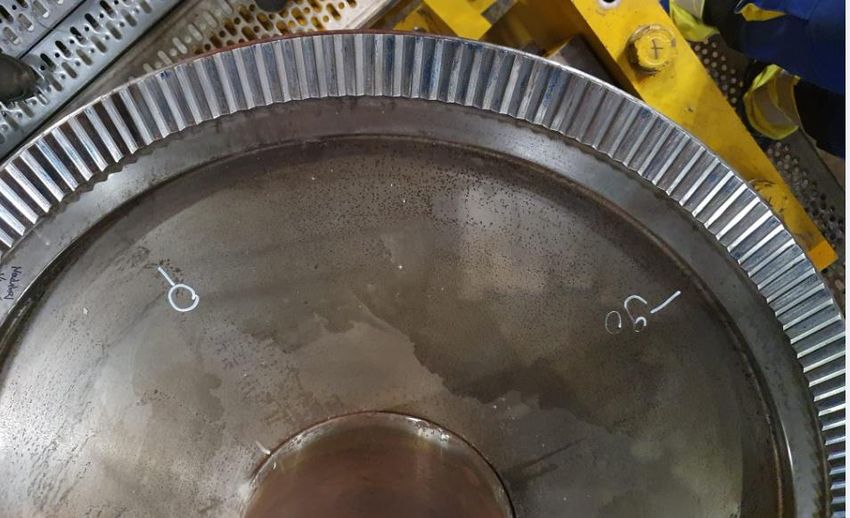

© Axpo, 20CRITICITA ACCOPPIAMENTO DISCO 1 – ALBERO CAVO CENTRALE © Axpo, 21
Come mitigare gli effetti di questi regimi operati
- Diagnostica interna e del fornitore OEN
- Piano manutenzione RORI – Rotor Out – Rotor In: (interventi di HGPI e Major svolti
con estrazione del rotore TG e sostituzione dello stesso con altro ricondizionato –
estensione del concetto ad outer shell / camera combustione e diaframmi statorici
compressore)
- Ricambi strategici: acquisto o messa a disposizione in pool di altre parti critiche per
poter procedere a sostituzioni e ricondizionamenti fuori linea (es. valvole di sicurezza,
valvole stazione riduzione gas, pompe varie)

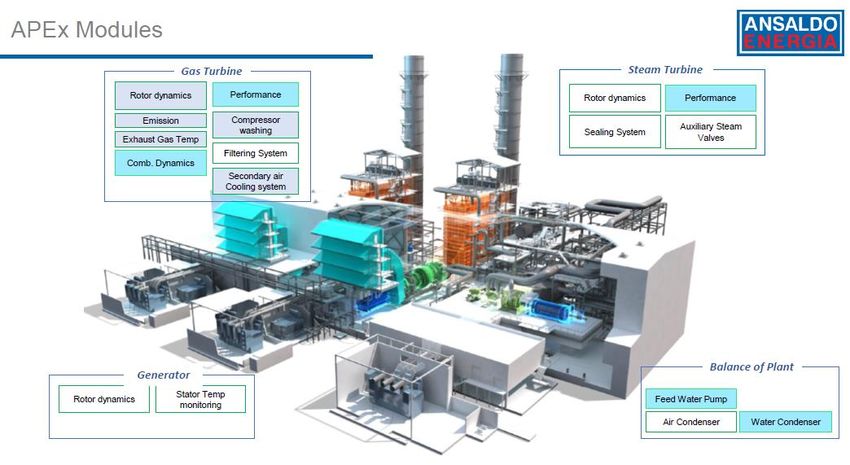

© Axpo, 22diagnostic evaluation system
Main Menu - 1 of 2
1. analyse operating parameters and alarms in
order to detect in advance deviations
2. analyse quickly every GT, ST and Plant
start-up
© Axpo,diagnostic evaluation system
Main Menu – 2 of 2
3. evaluate performances
- TG and TV
3. evaluate
performances - Cycle
© Axpo,diagnostic evaluation system
1. analyse operating parameters and alarms in order to
detect in advance deviations
Gas Turbine Exhaust Temperatures distribution are plotted in real time and
as soon as the distribution differs from previous saved one
© Axpo,diagnostic evaluation system
2. analyse quickly every GT, ST and Plant start-up
© Axpo,© Axpo, presentation title, first name surname, date (edit via “Insert > Header & Footer”) 27
CONSIDERAZIONI FINALI
• I driver degli asset sono principalmente economici (la tecnica segue)
• I regimi operativi sono molto dissimili da quelli di progetto
• Adeguamenti tecnici e a seguire manutenzione e diagnostica sono gli strumenti per
garantire la sostenibilità tecnica in un mercato molto sfidante
