MAGAZZINI
PORTA
PALLET
#
PALLET
RACKING
WAREHOUSES
MAGAZZINI
PORTA
I VANTAGGI
PALLET
PER LA VOSTRA AZIENDA
PALLET
1. 2. 3. RACKING WAREHOUSES
ADVANTAGES
FACILE E VELOCE FOR YOUR COMPANY
VERTICALIZ- RINTRAC- UTILIZZO
ZAZIONE CIABILITÀ DI GRANDI
DELLE MERCI DELLE U.d.C. ALTEZZE
1. EASY AND FAST VERTICALISATION OF GOODS
2. TRACEABILITY OF THE LOADING UNITS
3. ACHIEVEMENT OF GREAT HEIGHTS
Il Porta Pallet è la soluzione di magazzino Modulblok The Pallet Racking is the storage solution
sviluppata in anni di studio, esperienza e collaborazione developed by Modulblok through years of
con i più importanti Centri di Ricerca Universitari in Italia research, experience and collaboration with
e nel Mondo. Il sistema può essere utilizzato nella the most prominent university research centres
sua versione semplice e statica o costituire la solida base in Italy and worldwide. The system can be
di progetti più complessi, versatili e articolati, configurati used in its simple and static form or constitutes
per lo specifico stoccaggio di varie tipologie di prodotto the solid base of more complex and flexible
e in diverse condizioni di utilizzo, grazie a una vasta gamma projects, configured for the specific storage
di accessori e alle infinite possibilità di personalizzazioni of various types of products and with different
studiate su misura per ogni singolo caso. conditions of use, thanks to a wide range
of accessories and endless customisation
Il Porta Pallet Modulblok può essere allestito per diverse possibilities tailored to each individual
tipologie di carico e di modalità di movimentazione e application.
gestito attraverso automatismi fino al completo controllo
computerizzato. The Modulblok Pallet Racking can be fitted
Lo stoccaggio dei pallet avviene in totale sicurezza grazie for different types of Unit loads and handling
a componenti strutturali esclusivi e certificati. solutions and can be managed through
automation devices down to complete
computer control.
The storage of pallets takes place safely,
thanks to exclusive and certified structural
components.
3
WWW.MODULBLOK.COM
> SCARICA L’APP “MODULBLOK” GRATUITA PER SMARTPHONE / TABLET
INQUADRA LE IMMAGINI CON I MARKERS > VIVI LA REALTÀ AUMENTATA
> DOWNLOAD THE FREE “MODULBLOK” APP FOR SMARTPHONE / TABLET
FIT THE PICTURES WITH MARKERS > ENJOY THE AUGMENTED REALITY
Vediamoli nel dettaglio. Let’s see them in detail.
Il profilo Modulblok The Modulblok profile
Le sezioni di profilo, di montanti e The sections of profiles, uprights and
correnti, sono studiate e testate per beams are designed and tested for
ottenere le massime resistenze con maximum strength with minimum weight.
il minimo peso. La nostra gamma di Our range of profiles allows us to create
profili ci consente di creare magazzini customised warehouses that perfectly
personalizzati, che centrano perfettamente meet the goals of our customers for
gli obiettivi dei nostri clienti per qualsiasi any capacity and type of load and for
capacità e tipologia di carico e per ogni any location, including those with high
location, comprese quelle ad elevato seismic risk.
rischio sismico.
The Modulblok interlocking

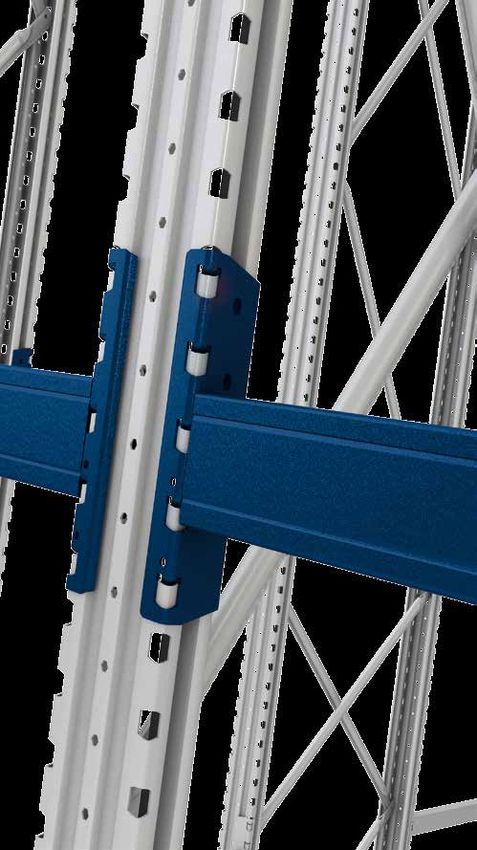

L’incastro Modulblok The angular connection system studied
Il giunto, studiato e sviluppato da and developed by Modulblok, is the
Modulblok, è il punto di forza del strength of the system, since it allows an
sistema, perché consente un ottimale optimal relationship between strength
rapporto tra resistenza e rigidezza. Il and stiffness. The correct weight transfer
corretto trasferimento e distribuzione and distribution of the load from the
del carico dai correnti ai montanti beams to the uprights minimises stresses
limita al massimo le sollecitazioni e le and deformation forces. In extreme
spinte di deformazione. In casi estremi, cases, such as severe accidental impact
come forti impatti accidentali o eventi or major seismic events, the particular
sismici di rilievo, il particolare incastro programmed deformation joint helps to
a deformazione programmata aiuta a contain the damage, tending to avoid
contenere il danno, tendendo ad evitare the domino effect on the entire structure.
l’effetto domino sull’intera struttura.
The bracing
Le Controventature The structures of the warehouse,
Le strutture di magazzino, per casi for specific cases, can be further
specifici, possono essere ulteriormente reinforced with cross bracings designed
rinforzate con tiranti studiati per irrigidire e to stiffen and stabilise the structure
stabilizzare la struttura nei confronti delle against the actions induced
azioni indotte da forze orizzontali. by horizontal forces.
5
WWW.MODULBLOK.COM
Materiali e tracciabilità Materials and traceability
Le migliori soluzioni si basano The best solutions are based on the
sull’assoluta certezza della qualità absolute certainty of the quality of
delle materie prime. Modulblok the raw materials. Modulblok uses
utilizza acciai certificati, effettua certified steels, performs periodic
controlli periodici della materia prima, checks of raw materials for each
su ogni ciclo produttivo e per ogni production cycle and for each
lotto di produzione, garantendone la production lot, guaranteeing full
tracciabilità lungo la filiera. traceability along the supply chain.
Le lavorazioni Workings
La produzione dei particolari The production of standardised details
standardizzati è completamente is completely robotised, in order
robotizzata al fine di eliminare ogni to eliminate any margin of error.
margine di errore. Le lavorazioni di However, the customisation
personalizzazione dei particolari of details is carried out by skilled
sono invece eseguite da personale and certified personnel.
preparato e certificato. This allows to create unique
Questo consente di realizzare impianti systems that meet the requirements
unici e capaci di soddisfare le of each client.
esigenze di ogni cliente. The entire production is programmed
Tutta la produzione è programmata and controlled by specialised
e controllata da ingegneri e tecnici engineers and technicians.
specializzati. Compliance with the specific
Il rispetto delle specifiche normative regulations on steel construction
sulle costruzione metalliche e and often being ahead of the
spesso l’anticipo delle stesse, sono same, are implicit prerogatives that
prerogative implicite che Modulblok Modulblok carries in its DNA.
porta nel proprio DNA.
7
WWW.MODULBLOK.COM
Creazioni personalizzate Custom constructions
Per ogni cliente nasce un progetto, uno studio For each customer our company creates a specific
attento e personalizzato per sfruttare al massimo project, a careful and customised study to make the
gli spazi a disposizione, per adattarsi perfettamente most of available space, in order to perfectly fit the
alle merci da stoccare e alle esigenze di gestione. goods to be stored and meet management needs.
A ogni cliente il suo staff dedicato, capace Every customer gets its dedicated staff, able to
di affrontare con entusiasmo ogni nuova sfida, face any new challenge with enthusiasm, manage
di gestire le realizzazioni più complesse the most complex and innovative projects, of any
ed innovative, di qualsiasi dimensione, sia per size in surface and height, with the help of the
superficie che per altezza, con l’aiuto dei più most advanced software and calculation systems.
moderni software e sistemi di calcolo. Our sales personnel and our technicians analyse
I nostri commerciali ed i nostri tecnici analizzano in depth the requirements and specificity of each
a fondo le necessità e le specificità di ogni Azienda, company as well as the products to be stored and
i prodotti da stoccare e le movimentazioni, their handling, in order to offer the most performing
per offrire la soluzione più performante e affidabile. and reliable solution.
Flessibili e adatti a ogni utilizzo Flexible and suitable for any use
Una gamma completa di accessori e configurazioni A full range of accessories and configurations
consente un’estrema flessibilità di utilizzo e allows extreme flexibility of use and adaptability
adattabilità al tipo di carico. to the type of unit load.
Quando i sistemi e gli apparati standard non When standard systems and equipments do not
soddisfano le esigenze del cliente, i nostri ingegneri meet the needs of the customer, our engineers
progettano strutture, macchinari e automatismi design customized and innovative structures,
personalizzati e innovativi per magazzini di machinery and automation devices for warehouses
qualsiasi dimensione e genere, tenendo sempre in of any size and kind, always taking into great
gran considerazione il ROI (rientro dell’investimento) consideration the ROI (return on investment)
per ogni soluzione proposta. of each proposed solution.
Sismoresistenti Earthquake resistant
I principali elementi strutturali usati nel sistema The main structural elements used in the modular
componibile Porta Pallet sismoresistente sono Pallet Racking system are earthquake resistant
stati testati nell’ambito di un ampio e complesso and have been tested in the context of a broad
programma di ricerca europeo sul comportamento and complex European research program
sismico degli scaffali (SEISRACKS2). Gli eccellenti on the seismic behaviour of racking systems
risultati dei prodotti Modulblok mostrano un’elevata (SEISRACKS2). The excellent performance
duttilità dei connettori e dei controventi verticali, of Modulblok products evidence an high dutility
offrendo prestazioni in condizioni sismiche di gran of connectors and vertical bracing,
lunga superiori a quanto presente oggi sul mercato, offering performance in seismic conditions
come confermato sul campo nel corso degli ultimi far superior to products on the market today
eventi sismici sul territorio italiano. as confirmed in the field over the past
Ogni impianto viene progettato ad hoc, seismic events on the Italian territory.
considerando tutti i parametri che influenzano Each plant is custom designed, considering
l’entità delle forze indotte dall’evento sismico all parameters that influence the forces induced
(ubicazione geografica, tipo di terreno, by an earthquake (geographical location,
caratteristiche della merce stoccata), seguendo le soil type, characteristics of stored goods),
prescrizioni delle più moderne norme sviluppate in following the requirements of the most modern
ambito internazionale. standards, developed at international level.
9
WWW.MODULBLOK.COM
> SCARICA L’APP “MODULBLOK” GRATUITA PER SMARTPHONE / TABLET
INQUADRA LE IMMAGINI CON I MARKERS > VIVI LA REALTÀ AUMENTATA
> DOWNLOAD THE FREE “MODULBLOK” APP FOR SMARTPHONE / TABLET
FIT THE PICTURES WITH MARKERS > ENJOY THE AUGMENTED REALITY

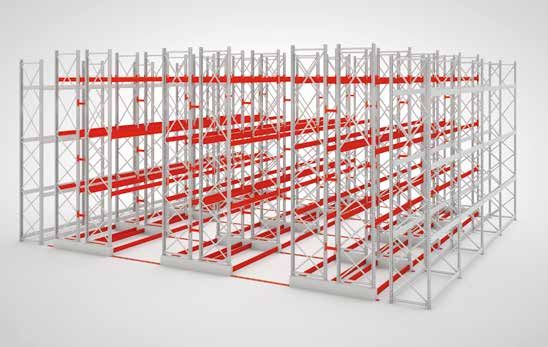

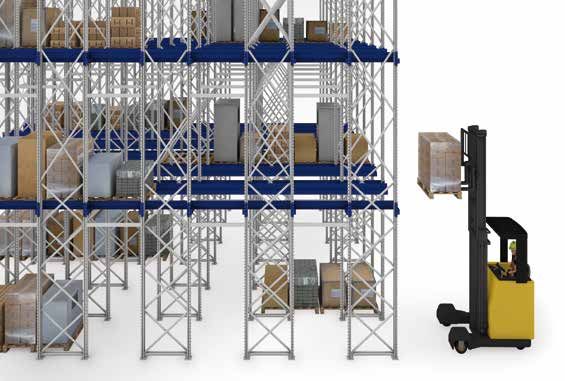

DRIVE-IN PALLET RACKING Evolution
An evolution of the Drive-in in a semi-automatic
The Drive-in racking allows maximum use of the perspective is represented by the use
available volume, thanks to the elimination of of radio-controlled shuttles.
corridors between racks. The solution is particularly These devices can be integrated in all
suitable for homogenous products with low rotation Drive-in systems in the warehouse,
and a large amount of pallets for each reference, providing considerable advantages:
requirements that make this type of racking ideal A substantial increase in safety, increase
for applications in cold or temperature controlled in the references, which may be different
storage. Modulblok designs Drive-in systems with for each level, maximum utilisation of the load
storage tunnels for intensive storage of pallets, both volume and high working speed.
according a LI.FO. configuration (the last entering
is the first out) and according to the FI.FO. logic.
(The first to enter is the first out). 1. OPTIMISATION
OF AVAILABLE SPACE
2. ELIMINATION OF AISLES
BETWEEN SHELVES
3. CHECKS IN AND OUT
4. USE IN COLD STORAGE

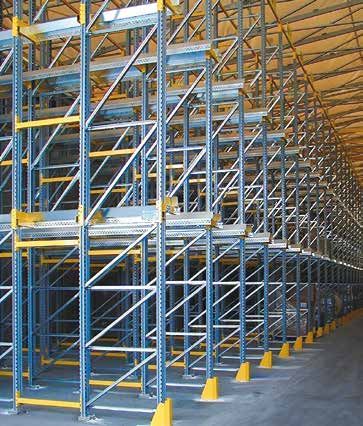

PORTA PALLET DRIVE-IN
La scaffalatura Drive-in consente il massimo primo che esce) che secondo la logica FI.FO.
sfruttamento del volume disponibile, grazie (il primo che entra è il primo che esce).
all’eliminazione dei corridoi di prelievo tra le
scaffalature. La soluzione è particolarmente Evoluzione
indicata per prodotti omogenei a bassa Un’evoluzione del Drive-in in senso semi-automatico
rotazione e grande quantità di pallet per è rappresentata dall’uso di satelliti radio-comandati.
ogni referenza, requisiti che rendono Questi dispositivi si possono integrare in tutti gli
questa tipologia di scaffalatura ideale per impianti Drive-in presenti in magazzino portando
applicazioni in celle frigo o a temperatura notevoli vantaggi:
controllata. Modulblok progetta i sistemi sensibile aumento della sicurezza, incremento
Drive-in con corsie di accumulo per lo delle referenze, che possono essere diverse per
stoccaggio intensivo dei pallet, sia in ogni piano, massimo sfruttamento del volume
configurazioni LI.FO. (l’ultimo che entra è il di carico e un’elevata velocità di lavoro.
1. OTTIMIZZAZIONE DELLO SPAZIO DISPONIBILE
2. ELIMINAZIONE DEI CORRIDOI TRA LE SCAFFALATURE
+ 3. CONTROLLI IN ENTRATA E IN USCITA
4. UTILIZZO IN CELLA FRIGO
11
WWW.MODULBLOK.COM
> SCARICA L’APP “MODULBLOK” GRATUITA PER SMARTPHONE / TABLET
INQUADRA LE IMMAGINI CON I MARKERS > VIVI LA REALTÀ AUMENTATA
> DOWNLOAD THE FREE “MODULBLOK” APP FOR SMARTPHONE / TABLET
FIT THE PICTURES WITH MARKERS > ENJOY THE AUGMENTED REALITY
PORTA PALLET COMPATTABILE
La scaffalatura dinamica compattabile
a movimentazione elettro-meccanica
disposizione, creando accesso diretto a tutti i pallet
del magazzino. Questo sistema è particolarmente
COMPACTABLE PALLET RACKING
Modulblok consente la riduzione del adatto per lo stoccaggio a basse temperature.
numero di corridoi, con un riempimento The dynamic compactable rack with The more advanced version is computer
fino all’80% del volume a disposizione. Sicurezza electro-mechanical handling by Modulblok allows controlled with commands for opening
L’impianto è costituito da scaffalature Accessori come pulsanti di emergenza, barriere a reduction in the number of corridors, with a filling and moving the mobile bases transmitted
metalliche Porta Pallet su basi mobili fotoelettriche, sistemi di sblocco manuale e ratio reaching 80% of the available volume. by radio from the operator in real-time and
scorrevoli su rotaie incassate a pavimento. soluzioni progettate con la massima cura, fanno The plant consists of metal pallet holding racks can be interfaced to modern warehouse
La versione più evoluta è a controllo dei magazzini Compattabili Modulblok delle aree with mobile bases running on rails embedded automation systems.
computerizzato con comandi di apertura di lavoro sicure, prerogativa assoluta di tutte le in the floor. The Modulblok Compactable systems are
e movimento delle basi mobili trasmesse creazioni Modulblok. the best choice for the best use of available
via radio dal carrellista in real-time e space, creating direct access to all pallets
interfacciabile a moderni sistemi di gestione in the warehouse. This system is particularly
automatizzata dei magazzini. suitable for storage at low temperatures.
I Compattabili Modulblok sono la scelta 1. BEST USE OF AVAILABLE SPACES
migliore per lo sfruttamento dello spazio a 2. GREAT DIFFERENTIATION Safety
OF LOADING UNITS Accessories such as emergency stop
3. EASY MAINTENANCE OF FACILITIES buttons, light curtains, manual release
systems and solutions designed with
1. ELEVATO SFRUTTAMENTO DEGLI SPAZI A DISPOSIZIONE the utmost care, make the Modulblok
+ 2. OTTIMA DIFFERENZIAZIONE DELLE UNITÀ DI CARICO Compactable shelving systems very safe
3. FACILE MANUTENZIONE DEGLI IMPIANTI working areas, an absolute prerogative
of all Modulblok creations.
13
WWW.MODULBLOK.COM
PALLET RACKING
WITH SHELVES AND WALKWAYS
The Modulblok shelving racks are designed for the
storage of unpacked goods, also bulky or placed in
containers, with medium-high loading capacities.
Particularly suitable for the construction of dual-use
systems (pallet and bulk material), it can reach
considerable heights and a very high load.
The shelves are usually made of modular steel
shelf panels, both solid and perforated,
or with welded-wire decking of variable thickness
depending on the loads.
Walkways can also be inserted, to make the most
of the available height.
1. EXTREME VARIABILITY OF SECTIONS
2. WIDE RANGE OF USE
3. GREAT MODULARITY
PORTA PALLET A RIPIANI E CON PASSERELLE
La scaffalatura a ripiani Modulblok è stata progettata per lo stoccaggio di merce
sfusa, anche ingombrante o posizionata in contenitori, con portate medio alte.
Particolarmente adatta alla realizzazione d’impianti a doppio utilizzo
(porta pallet e materiale sfuso), può raggiungere altezze considerevoli
e caratteristiche di carico molto elevate.
I piani sono di norma realizzati con ripiani o doghe d’acciaio modulari,
sia cieche che forate, o con ripiani in rete, di spessore variabile in funzione
dei carichi d’utilizzo. Possono inoltre essere inserite delle passerelle
di camminamento dei piani, per sfruttare al massimo le altezze.
1. ESTREMA VARIABILITÀ DI SEZIONI
+ 2. VASTA APPLICABILITÀ DI UTILIZZO
3. AMPIA MODULARITÀ
15
WWW.MODULBLOK.COM
> SCARICA L’APP “MODULBLOK” GRATUITA PER SMARTPHONE / TABLET
INQUADRA LE IMMAGINI CON I MARKERS > VIVI LA REALTÀ AUMENTATA
> DOWNLOAD THE FREE “MODULBLOK” APP FOR SMARTPHONE / TABLET
FIT THE PICTURES WITH MARKERS > ENJOY THE AUGMENTED REALITY
PORTA PALLET PUSH-BACK
Il sistema Push-Back è caratterizzato da speciali telai compattabili su guide scorrevoli,
che consentono di caricare in sequenza fino a 6 pallet in profondità. Tutti i pallet
PUSH-BACK PALLET RACKING
di ogni livello, ad eccezione dell’ultimo inserito, vengono depositati su una serie di The Push-Back system is characterised by special
carrelli che si muovono a spinta su binari di scorrimento. compactable frames on sliding rails, which allow loading
Questa tipologia di magazzino è adatta allo stoccaggio di prodotti a media in sequence up to 6 pallets in depth. All pallets of each
rotazione con sistema LI.FO. (l’ultimo pallet che entra è il primo a uscire). level, with the exception of the last one inserted,
are lodged on a series of trolleys that are pushed on rails.
This type of warehouse is suitable for storage of products
with medium rotation with a LI.FO. system. (the last pallet
that enters is the first out).
1. ADATTO PER LO STOCCAGGIO IN PICCOLE AREE 1. SUITABLE FOR STORAGE IN SMALL AREAS
+ 2. IDEALE PER BASSE ROTAZIONI 2. IDEAL FOR LOW ROTATION
3. FACILITÀ DI STOCCAGGIO 3. EASE OF STORAGE
17
WWW.MODULBLOK.COM
PORTA PALLET A GRAVITÀ SUPER PORTA PALLET
Il sistema a gravità consente lo stoccaggio Quando la necessità è di stoccare U.d.C.
delle unità di carico con la formula FI-FO molto pesanti (contenitori, stampi, lamiere,
(First In – First Out, il primo pallet che entra coils, bobine, ecc.), con il Super Porta Pallet
è il primo a uscire), ideale per la rotazione si possono ottenere portate altrimenti non
di merci deperibili (alimenti, farmaci, ecc.). raggiungibili.
Le U.d.C. caricate scendono verso
il versante di prelievo per gravità a velocità 1. ADATTO ALLO STOCCAGGIO
controllata da appositi rulli frenanti. DI CARICHI ELEVATISSIMI
2. FACILITÀ DI PRELIEVO E CARICO
1. ADATTO ALLA ROTAZIONE DEI PALLET 3. SICUREZZA DI MOVIMENTAZIONE
2. TUNNEL DI SCORRIMENTO 4. FACILE POSIZIONAMENTO DEI PIANI
DI FACILE UTILIZZO
3. RISPARMIO DI SPAZIO E TEMPO
SUPER PALLET RACKING
When the need is to store very heavy
GRAVITY FLOW PALLET loading units (containers, moulds,
RACKING plates, coils, etc.), with the Super Pallet
The gravity flow pallet racking allows Racking system it is possible to obtain
the storage of loading units with the FI-FO loading capacities that cannot
formula (First In - First Out, the first pallet that be achieved otherwise.
enters is the first out), ideal for the rotation
of perishable goods (food, drugs,... ). 1. SUITABLE FOR STORAGE
The loading units go down towards the OF VERY HIGH LOADS
picking side by gravity at a speed controlled 2. EASE OF LOADING AND RETRIEVAL
by special braking rollers. 3. SAFE HANDLING
4. EASY POSITIONING OF SHELVES
1. SUITABLE FOR ROTATION OF PALLETS
2. SLIDING TUNNEL EASE OF USE
3. SPACE AND TIME SAVINGS
Scarica l’App gratuita Download the free App
e inizia una nuova avventura and start a new adventure
http://www.modulblok.com/ http://www.modulblok.com/
È semplice: It’s easy:
inquadra con smartphone/tablet Use your smartphone/tablet,
le immagini con i markers fit the picture with the markers
e lasciati trasportare and lose yourself
nella Realtà Aumentata in Augmented Reality
DISPONIBILE SU / AVAILABLE ON
WWW.MODULBLOK.COMINFO@MODULBLOK.COM
WWW.MODULBLOK.COM
Fax +39.0433.94330
Tel. +39.0433.94278
Zona Industriale
33020 Amaro (UD) ITALY
Stabilimento - Factory
Fax +39.0432.661235
Tel. +39.0432.661711
33010 Pagnacco (UD) ITALY
Via Vanelis, 6
Sede legale - Head office
MODULBLOK
S TA M P ATO S U C A RTA F E D R I G O N I “ F R E E L I F E V E L L U M ” A D E L E V ATO V A L O R E E C O L O G I C O - P R I N T E D O N P A P E R F E D R I G O N I “ F R E E L I F E V E L L U M ” U N C O AT E D P R E M I U M Q U A L I T Y R E C Y C L E D P A P E R PRO J EC T ecoI M A G I N E W W W. S T U D I O I M A G I N E . N E TPuoi anche leggere
