LoRaWAN &
NB-IoT
Sensors and Gateways
IoT Sensors & Gateways
distributor
IoT Platform Business Solutions Hardware Distribution
PANORAMICA
Itsensor Srl distribuisce un’ampia gamma di sensori e gateway di Vega-Absolute per lo Smart Building, Smart
Metering e Location Tracking, in tecnologia LoRaWAN e NB-IOT.
Smart Metering
Contatore di impulsi Contatore di impulsi+uscite RS232 Converter RS485 Converter Sensore Temp Esterno
4-20 mA Converter Sensore perdite acqua Contatore acqua Sensor Hub MBUS Converter
Sensore livello carburante Sensore livello (Pressione) Datalogger Temperatura NB-IOT Contatore Impulsi NB-IOT Ingresso 4-20 mA
Smart Building
Sensore All-in-One domestico Rilevatore di movimento Sensore Porta/Finestra Sensore Accelerometro Sensore fumo
GPS Trackers
GPS Tracker Constru TAG Q2-2020 Tracker per mucche Q2-2020 CO2-Luce-Rumore-
Temperatura-Umidità
LORAWAN Gateways
Sensore o
gateway
personalizzato
Gateway Ethernet Gateway Ethernet-3G-GPS LoRaWAN Network Tester Costruiamo i tuoi sensori
personalizzati!
2 ITSensor srl | www.itsensor.it
iotfactory.eu || info@iotfactory.eu
info@itsensor.it Hardware Distribution

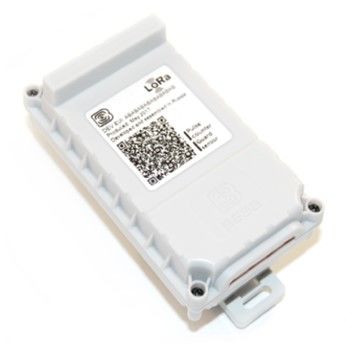

PULSE COUNTER IS-11
Contatore di impulsi e ingressi di stato (contatti puliti). Batteria
incorporata, fino a 10 anni di autonomia, antenna incorporata, 4
ingressi impulso o ingresso di stato (contatto pulito) liberamente
configurabili.
Applicazioni tipiche:
▪ Misurazione delle utenze (come acqua, elettricità, calore) con uscita a impulsi.
▪ Collegare qualsiasi apparecchiatura con uscita a impulsi attivi o uscita a
cambiamento di stato.
▪ Conteggio.
Il Contatore di Impulsi LORAWAN è un sensore per uso generico con 4 ingressi digitali, ciascuno dei quali può essere configurato come
ingresso conteggio impulsi o di stato.
Nella modalità Conteggio impulsi, il contatore di impulsi conta gli impulsi elettrici a una frequenza massima di 200 Hz. È possibile
configurare indipendentemente la frequenza di campionamento (registrazione) e la frequenza di trasmissione dei contatori.
Campionamento dati configurabile nell’intervallo tra 5 minuti e 24 ore. Invio di dati configurabile nell’intervallo tra 5 minuti e 24 ore. Il
contatore di impulsi supporta il tipo di circuito "Open-Collector".
Nella modalità ingresso di stato, il contatore di Impulsi genera un messaggio LORAWAN quando questo circuito viene aperto o chiuso (o
in entrambi i casi). Nel messaggio sono trasmetti anche la temperatura ambiente e il livello della batteria.
La configurazione del sensore avviene tramite connessione USB a un PC e software gratuito. O tramite messaggio LORAWAN downlink.
MEASURES LORAWAN FEATURES
LORAWAN Class Class A
Pulse Counter Digital Input
ADR - Adaptive Data Rate
Time Temperature Battery
Confirmed packets Yes/No
16 LORAWAN Channels
INPUTS / OUTPUTS
Sensitivity -138 dBm
Input Pulse Channels Fino a 4
Default Transmitter power 25 mW (Configurable)
Maximum Input Frequency 200 Hz
Maximum Transmission Power 100 mW
Security / Ingressi di stato Fino a 4
Urban Radio Coverage Up to 5 km
Built-in Temperature Sensor Yes. 1-2 °C Accuracy
Line of Sight Radio Coverage Up to 15 km
Internal Data Storage 200 packets
Activation OTAA, ABP
LORAWAN Frequencies EU868, US915, AU923 MHz
CONFIGURATIONS
TECHNICAL FEATURES
Methods USB/PC Program or OTA (downlink msg)
Operating Temperatures -40 / +85 °C
LORAWAN Configurations Frequencies Antenna Built-in. -138 dBm
16 Channels frequency plan
Confirmed Uplink msgs Built-in Battery 3.400 mAh
ADR – Adaptive Data Rate
RX1 Offset Battery Life 80.000 data Transmission.
Join accept delay Up to 10 years.
Uplink number of transmissions
TX power HOUSING
TX Data-rate
Housing Dimensions 95 x 50 x 45 mm
Specific Configurations Input 1: Pulse / Guard (open, short, both)
Input 2: Pulse / Guard (open, short, both) Ingress Protection Rating IP65. Outdoor.
Input 3: Pulse / Guard (open, short, both)
Input 4: Pulse / Guard (open, short, both) Mounting Fissaggio a morsetto, guida
Collection period: 5,15, 30, 60min. 6, 12, 24h DIN, fissaggio a parete
Transmission period: 5,15, 30, 60min. 6, 12,24h
3 itsensor srl | iotfactory.eu || info@iotfactory.eu
www.itsensor.it info@itsensor.it Hardware Distribution
PULSE COUNTER CON USCITE DIGITALI IS-12
Contatore di impulsi e ingressi di stato (contatti puliti). Batteria
incorporata, fino a 10 anni di autonomia, antenna incorporata, 4
ingressi impulso o ingresso di stato (contatto pulito) liberamente
configurabili, 2 uscite digitali a contatto pulito.
Applicazioni tipiche:
▪ Misurazione delle utenze (come acqua, elettricità, calore)
di sensori con uscita a impulsi
▪ Collegare qualsiasi apparecchiatura con uscita a impulsi
attivi o uscita di stato (contatto pulito)
▪ Conteggio.
Il Contatore di Impulsi LORAWAN è un sensore per uso generico con 4 ingressi digitali, , ciascuno dei quali può essere configurato come
Ingresso di stato o ingresso a impulsi.
Nella modalità Conteggio impulsi, il contatore di impulsi conta gli impulsi elettrici a una frequenza massima di 200 Hz. È possibile
configurare indipendentemente la frequenza di campionamento (registrazione) e la frequenza di trasmissione dei contatori.
Campionamento dati configurabile nell’intervallo tra 5 minuti e 24 ore. Invio di dati configurabile nell’intervallo tra 5 minuti e 24 ore. Il
contatore di impulsi supporta il tipo di circuito "Open-Collector".
Nella modalità ingresso di stato, il contatore di Impulsi genera un messaggio LORAWAN quando questo circuito viene aperto o chiuso (o
in entrambi i casi). Nel messaggio sono trasmessi anche la temperatura ambiente e il livello della batteria.
Uscite digitali: 2 uscite digitali possono essere attivate tramite messaggio LORAWAN downlink. In questo caso è necessario attivare
LORAWAN Class C (richiede alimentazione esterna – non può funzionare a batteria)
La configurazione del sensore avviene tramite connessione USB a un PC e software gratuito. O tramite messaggio LORAWAN downlink
MEASURES LORAWAN FEATURES
LORAWAN Class Class A, C
Pulse Counter Digital Input Digital Output
ADR - Adaptive Data Rate
Time Temperature Battery
Confirmed packets Yes/No
16 LORAWAN Channels
INPUTS / OUTPUTS
Sensitivity -138 dBm
Input Pulse Channels Fino a 4
Default Transmitter power 25 mW (Configurable)
Maximum Input Frequency 200 Hz
Maximum Transmission Power 100 mW
Security / Ingressi di stato Fino a 4
Urban Radio Coverage Up to 5 km
Uscite Digitali 2
Line of Sight Radio Coverage Up to 15 km
Built-in Temperature Sensor Yes. 1-2 °C Accuracy
Activation OTAA, ABP
Internal Data Storage 200 packets
LORAWAN Frequencies EU868, US915, AU923 MHz
CONFIGURATIONS TECHNICAL FEATURES
Methods USB/PC Program or OTA (downlink msg) Operating Temperatures -40 / +85 °C
LORAWAN Configurations Frequencies Antenna Built-in. -138 dBm
16 Channels frequency plan
Confirmed Uplink msgs Built-in Battery 3.400 mAh. Ext: 5V
ADR – Adaptive Data Rate
Battery Life 80.000 data Transmission.
RX1 Offset
Up to 10 years.
Join accept delay
Uplink number of transmissions
TX power HOUSING
TX Data-rate
Housing Dimensions 95 x 50 x 45 mm
Specific Configurations Input 1: Pulse / Guard (open, short, both)
Input 2: Pulse / Guard (open, short, both) Ingress Protection Rating IP65. Outdoor.
Input 3: Pulse / Guard (open, short, both)
Input 4: Pulse / Guard (open, short, both) Mounting Fissaggio a morsetto, guida
Collection period: 5,15, 30, 60min. 6, 12, 24h DIN, fissaggio a parete
Transmission period: 5,15, 30, 60min. 6, 12,24h
4 itsensor srl | iotfactory.eu || info@iotfactory.eu
www.itsensor.it info@itsensor.it Hardware Distribution

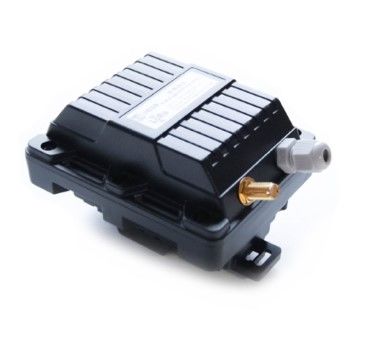

CONVERTITORE RS232 LORAWAN + IMPULSI IS-11-RS232
Convertitore da RS-232 a LoRaWAN, contatore di impulsi e
ingressi di stato (contatti puliti). Tutto combinato. Due ingressi a
impulsi, ciascuno configurabile come ingresso di sicurezza /
ingresso digitale di stato. Alimentazione esterna. Funzionamento
in modalità trasparente LoRaWAN RS-232
Applicazioni tipiche:
▪ Qualsiasi apparecchiatura industriale con interfaccia RS232
▪ Misurazione delle utenze (come acqua, elettricità, calore) con uscita a
impulsi.
▪ Collegare qualsiasi apparecchiatura con uscita a impulsi attivi o uscita
a cambiamento di stato
Il convertitore da RS232 a LORAWAN consente la trasmissione trasparente di frame RS232. Questi frame vengono memorizzati e
trasmessi a intervalli regolari. Se il frame è più grande del frame LoRaWAN, i dati vengono trasmessi in diversi pacchetti separati.
Funziona infatti come un modem "Trasparente" che funziona in modalità LORAWAN Classe C (alimentato da elettricità esterna). Il
convertitore LORAWAN trasferisce questo comando seriale al contatore / macchina collegato. Se viene ricevuta una risposta, il
convertitore la restituisce come uno / più messaggi di uplink LORAWAN. E 'inoltre possibile programmare nel convertitore un comando
RS232, che verrà eseguito ad intervalli regolari, mentre la risposta verrà inoltrata alla Rete LORAWAN.
Nella modalità ingresso di stato, il contatore di Impulsi genera un messaggio LORAWAN quando questo circuito viene aperto o chiuso (o
in entrambi i casi). Nel messaggio sono trasmetti anche la temperatura ambiente e il livello della batteria.
In modalità Dry-Input, il contatore di impulsi genera un messaggio LORAWAN quando il circuito viene aperto o chiuso (o in entrambi i
casi). Il contatore di impulsi trasmette anche la temperatura ambiente e il livello della batteria.
La configurazione del sensore avviene tramite una connessione USB tramite un'applicazione di configurazione PC gratuita. O tramite
messaggio LORAWAN downlink.
MEASURES LORAWAN FEATURES
LORAWAN Class Class C
RS232 Pulse Counter Digital Input
ADR - Adaptive Data Rate
Time Temperature Battery
Confirmed packets Yes/No
16 LORAWAN Channels
INPUTS / OUTPUTS
Sensitivity -138 dBm
RS232 Interface 1
Default Transmitter power 25 mW (Configurable)
Input Pulse Channels Fino a 2
Maximum Transmission Power 100 mW
Maximum Input Frequency 200 Hz
Urban Radio Coverage Up to 5 km
Security / Ingressi di stato Fino a 2
Line of Sight Radio Coverage Up to 15 km
Built-in Temperature Sensor Yes. 1-2 °C Accuracy
Activation OTAA, ABP
Internal Data Storage 200 packets
LORAWAN Frequencies EU868, US915, AU923 MHz
CONFIGURATIONS TECHNICAL FEATURES
Methods USB/PC Program or OTA (downlink msg) Operating Temperatures -40 / +85 °C
LORAWAN Configurations Frequencies Antenna Built-in. -138 dBm
16 Channels frequency plan
Confirmed Uplink msgs Power Ext: 8-36V
ADR – Adaptive Data Rate
RX1 Offset
Join accept delay
Uplink number of transmissions
TX power HOUSING
TX Data-rate
Housing Dimensions 95 x 50 x 45 mm
Specific Configurations Speed bitrate, Data bit: 7/8 & Parity, Stop bits
Answer timeout Ingress Protection Rating IP65. Outdoor.
Input 1: Pulse / Guard (open, short, both)
Input 2: Pulse / Guard (open, short, both) Mounting Fissaggio a morsetto, guida
Transmission period: 5,15, 30, 60min. 6, 12,24h DIN, fissaggio a parete
RS232 command to execute at regular intervals
5 itsensor srl | iotfactory.eu || info@iotfactory.eu
www.itsensor.it info@itsensor.it Hardware Distribution
CONVERTITORE RS485 LORAWAN + IMPULSI IS-11-RS232
Convertitore da RS-485 a LoRaWAN, contatore di impulsi e
ingressi di stato (contatti puliti). Tutto combinato. Due ingressi a
impulsi, ciascuno configurabile come ingresso di sicurezza /
ingresso digitale di stato. Alimentazione esterna. Trasmettitore
RS485 a LORAWAN.
Applicazioni tipiche:
▪ Qualsiasi dispositivo industriale con interfaccia RS485 (fino a 6
connessi)
▪ Misurazione delle utenze (come acqua, elettricità, calore) con uscita a
impulsi.
▪ Collegare qualsiasi apparecchiatura con uscita a impulsi attivi o uscita
a cambiamento di stato
Il convertitore da RS485 a LORAWAN consente la trasmissione trasparente di frame RS485. Questi frame vengono memorizzati e
trasmessi a intervalli regolari. Se il frame è più grande del frame LoRaWAN, i dati vengono trasmessi in diversi pacchetti separati.
Funziona infatti come un modem "Trasparente" che funziona in modalità LORAWAN Classe C (alimentato da elettricità esterna). Il
convertitore LORAWAN trasferisce questo comando seriale al contatore / macchina collegato. Se viene ricevuta una risposta, il
convertitore la restituisce come uno / più messaggi di uplink LORAWAN. Nella modalità Conteggio impulsi, il contatore di impulsi conta
gli impulsi elettrici a una frequenza massima di 200 Hz. È possibile configurare la frequenza di trasmissione dati dei contatori in modo
indipendente, tra 5 minuti e 24 ore. Il contatore di impulsi supporta il tipo di circuito "Open Collector".
In modalità Dry-Input, il contatore di impulsi genera un messaggio LORAWAN quando il circuito viene aperto o chiuso (o in entrambi i
casi). Il Pulse Counter trasmette anche la temperatura ambiente e il livello della batteria.
La configurazione del sensore avviene tramite una connessione USB tramite un'applicazione gratuita per PC. O tramite messaggio
LORAWAN downlink
MEASURES LORAWAN FEATURES
LORAWAN Class Class C
RS485 Pulse Counter Digital Input
ADR - Adaptive Data Rate
Time Temperature Battery
Confirmed packets Yes/No
16 LORAWAN Channels
INPUTS / OUTPUTS
Sensitivity -138 dBm
RS485 Interface 1 – connect up to 6 RS485 appliances
Default Transmitter power 25 mW (Configurable)
Input Pulse Channels Up to 2
Maximum Transmission Power 100 mW
Maximum Input Frequency 200 Hz
Urban Radio Coverage Up to 5 km
Security / Dry inputs Up to 2
Line of Sight Radio Coverage Up to 15 km
Built-in Temperature Sensor Yes. 1-2 °C Accuracy
Activation OTAA, ABP
Internal Data Storage 200 packets
LORAWAN Frequencies EU868, US915, AU923 MHz
CONFIGURATIONS TECHNICAL FEATURES
Methods USB/PC Program or OTA (downlink msg) Operating Temperatures -40 / +85 °C
LORAWAN Configurations Frequencies Antenna Built-in. -138 dBm
16 Channels frequency plan
Confirmed Uplink msgs Power Ext: 8-36V
ADR – Adaptive Data Rate
RX1 Offset
Join accept delay
Uplink number of transmissions
TX power HOUSING
TX Data-rate
Housing Dimensions 95 x 50 x 45 mm
Specific Configurations Speed bitrate
Data bit: 7/8 & Parity Ingress Protection Rating IP65. Outdoor.
Stop bits
Answer timeout Mounting Fissaggio a morsetto, guida
Input 1: Pulse / Guard (open, short, both) DIN, fissaggio a parete
Input 2: Pulse / Guard (open, short, both)
Transmission period: 5,15, 30, 60min. 6, 12,24h
6 itsensor srl | iotfactory.eu || info@iotfactory.eu
www.itsensor.it info@itsensor.it Hardware Distribution

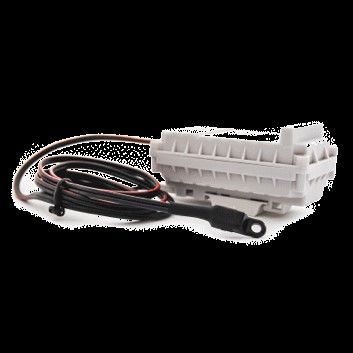

SENSORE DI TEMPERATURA ESTERNO DT11
LORAWAN Sensore / datalogger per applicazioni di temperatura
industriale con soglie di alta e bassa temperatura configurabili.
Applicazioni tipiche:
▪ frigoriferi, tubazioni, locali industriali
Il sensore di temperatura industriale LORAWAN consente una misurazione precisa della temperatura, attraverso una sonda remota.
Permette la configurazione delle soglie (temperatura minima e massima) permette la generazione di un allarme in caso di overrun. Le
frequenze di misura (quando la temperatura è all'interno delle soglie o al di fuori delle soglie definite) e le frequenze di trasmissione
sono configurabili.
La precisione di misura è di 0,5 ° C o 1 ° C, a seconda del range di misura e consente una misura tra -55 ° C e + 100 ° C.
Il sensore di temperatura dispone inoltre di un ingresso digitale (contatto pulito), 2 sensori ad effetto hall (per rilevare il movimento del
sensore) e un sensore per la rilevazione dell'apertura del HOUSING.
La configurazione del sensore avviene tramite una connessione USB tramite un'applicazione per PC gratuita. O tramite messaggio
LORAWAN downlink.
MEASURES LORAWAN FEATURES
LORAWAN Class Class A
Temperature Digital Input Removal Alert Open Alert
ADR - Adaptive Data Rate
Time Battery Confirmed packets Yes/No
16 LORAWAN Channels
INPUTS / OUTPUTS
Sensitivity -138 dBm
Temperature sensor 1
±0.5 °С in range -10...+40 °С Default Transmitter power 25 mW (Configurable)
±1 °С in range -55...+100 °С
Maximum Transmission Power 100 mW
Dry Input 1
Urban Radio Coverage Up to 5 km
Hall Sensors 2 Line of Sight Radio Coverage Up to 15 km
Tamper State 1 Activation OTAA, ABP
Internal Data Storage 200 packets LORAWAN Frequencies EU868, US915, AU923 MHz
CONFIGURATIONS TECHNICAL FEATURES
Methods USB/PC Program or OTA (downlink msg) Operating Temperatures -40 / +85 °C
LORAWAN Configurations Frequencies Antenna Built-in. -138 dBm
16 Channels frequency plan
Confirmed Uplink msgs Built-in Battery 3.400 mAh. Ext: 8-36V
ADR – Adaptive Data Rate
Battery Life 80.000 data Transmission.
RX1 Offset
Up to 10 years.
Join accept delay
Uplink number of transmissions
TX power HOUSING
TX Data-rate
Housing Dimensions 95 x 50 x 45 mm
Specific Configurations Input 1: Alert when open, short, both
Min & Max temperature thresholds Ingress Protection Rating IP65. Outdoor.
Collection period: 5,15, 30, 60min. 6, 12, 24h
Collection period when outside thresholds Mounting Fissaggio a morsetto, guida
Transmission period: 5,15, 30, 60min. 6, 12,24h DIN, fissaggio a parete
Temperature Threshold alerting
7 itsensor srl | iotfactory.eu || info@iotfactory.eu
www.itsensor.it info@itsensor.it Hardware Distribution

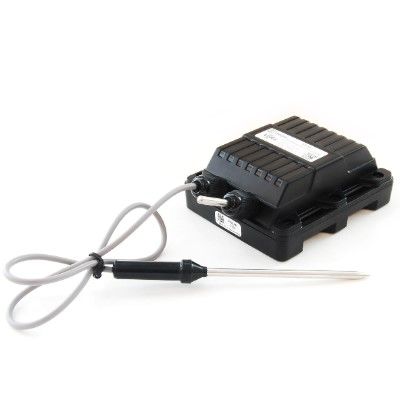

LORAWAN DATALOGGER DI TEMPERATURA LT11
Datalogger di temperatura che consente la misurazione precisa di
2 temperature (ambiente e tramite sonda di temperatura),
memorizzazione interna e trasmissione LORAWAN.
Applicazioni tipiche:
▪ Logistica
▪ Monitoraggio della catena del freddo
▪ Monitoraggio della temperatura
Questo Datalogger di temperatura LORAWAN permette la misura precisa di 2 temperature (ambiente e tramite sonda di temperatura
esterna), memorizzazione interna e trasmissione LORAWAN.
Il termostato LORAWAN è dotato di 2 termistori. La prima sonda è fissa, attaccata al sensore, mentre la seconda è remota (cavo con
una lunghezza di 1 metro). Questo datalogger consente la misurazione combinata della temperatura ambiente e della temperatura in
un determinato luogo (cibo, solido, liquido, gas).
Questo termostato LORAWAN ha una memoria interna che consente la memorizzazione di 1300 punti di misura della temperatura.
Queste misurazioni della temperatura vengono trasmesse a un'applicazione remota, quando viene rilevata una rete LORAWAN stabile.
Questo datalogger è quindi ideale nel campo della logistica e dei trasporti, per il monitoraggio delle variazioni di temperatura (FMCG,
farmaci, ...). In particolare nel campo del controllo della catena del freddo.
Questo datalogger di temperatura è configurato tramite un'applicazione per PC e un cavo USB, o tramite messaggio di LORAWAN
downlink.
MEASURES LORAWAN FEATURES
LORAWAN Class Class A
Ext Temperature Temperature Time Battery Tamper
ADR - Adaptive Data Rate
Confirmed packets Yes/No
16 LORAWAN Channels
INPUTS / OUTPUTS
Sensitivity -138 dBm
Built-in Thermistor -55..+100°C (accuracy +/- 1 °C)
-10.. +40°C (accuracy +/- 0,5 °C) Default Transmitter power 25 mW (Configurable)
Ext. Temperature Probe -55..+100°C (accuracy +/- 1 °C) Maximum Transmission Power 100 mW
-10.. +40°C (accuracy +/- 0,5 °C)
Urban Radio Coverage Up to 5 km
Tamper Open / Close Device sensor
Line of Sight Radio Coverage Up to 15 km
Internal Memory 1.300 measures.
Activation OTAA, ABP
CONFIGURATIONS LORAWAN Frequencies EU868, US915, AU923 MHz
Methods USB/PC Program or OTA (downlink msg)
TECHNICAL FEATURES
LORAWAN Configurations Frequencies
16 Channels frequency plan Operating Temperatures -40 / +85 °C
Confirmed Uplink msgs
Antenna Built-in. -138 dBm
ADR – Adaptive Data Rate
RX1 Offset Battery Pack 6.400 mAh
Join accept delay
Uplink number of transmissions Battery Life > 80.000 data transmissions
TX power
TX Data-rate Temperature probe MFP-1. 30 cm length
Specific Configurations Data Collection: 5,15, 30, 60min. 6, 12, 24h HOUSING
Data Transmission: 5,15, 30, 60min. 6, 12, 24h
Tamper state (open/close) Housing Dimensions 95 x 75 x 40 mm
Ingress Protection Rating IP67. Outdoor.
Mounting Cinghie
8 itsensor srl | iotfactory.eu || info@iotfactory.eu
www.itsensor.it info@itsensor.it Hardware Distribution
4-20 MA TO LORAWAN CONVERTER PT-11
Convertitore progettato per la lettura di dati da sonde di sensori
con interfaccia a 2 fili 4-20 mA. Memorizza e inoltra la lettura a
intervalli di tempo personalizzati.
Applicazioni tipiche:
▪ Trasmissione LORAWAN per sonda sensore 4-20 mA (2 fili)
▪ Necessita di sonde sensore a batteria.
Il convertitore da 4..20mA a LORAWAN permette la trasmissione di qualsiasi segnale analogico rispettando lo standard del loop di
corrente 4..20 mA. Questo convertitore permette di collegare un qualsiasi sensore o attuatore, tramite una coppia di conduttori
elettrici in cui circola una corrente la cui intensità è proporzionale al segnale da trasmettere.
L'anello di corrente 4-20 mA è il principio più utilizzato nell'industria perché consente la rappresentazione lineare del segnale da
misurare. L'intensità della corrente è direttamente proporzionale all'intensità del segnale da trasmettere. I vantaggi sono molti. Da un
lato l'anello di corrente ha il vantaggio, rispetto all'anello di tensione, di non risentire delle perdite di linea. Quindi otteniamo una
migliore precisione.
Custodia in acciaio inossidabile.
MEASURES LORAWAN FEATURES
LORAWAN Class Class A, Class C
Level Digital Input Digital Output
ADR - Adaptive Data Rate
Time Temperature Battery
Confirmed packets Yes/No
16 LORAWAN Channels
INPUTS / OUTPUTS
Sensitivity -138 dBm
4-20 mA (2-wire) interface 1
Default Transmitter power 25 mW (Configurable)
Accuracy of Measurement +/- 1,2 %
Maximum Transmission Power 100 mW
4-20 mA supplied power 24 V
Urban Radio Coverage Up to 5 km
Security / Dry inputs 2
Line of Sight Radio Coverage Up to 15 km
Security / Dry output 2 Activation OTAA, ABP
Built-in Temperature Sensor Yes. 1-2 °C Accuracy LORAWAN Frequencies EU868, US915, AU923 MHz
CONFIGURATIONS TECHNICAL FEATURES
Methods USB/PC Program or OTA (downlink msg) Operating Temperatures -40 / +85 °C
LORAWAN Configurations Frequencies Antenna SMA. -138 dBm.
16 Channels frequency plan
Confirmed Uplink msgs Built-in Battery 6.400 mAh. Or Ext 10..36V
ADR – Adaptive Data Rate
Battery Life Up to 10 years. Min 20.000
RX1 Offset
msg.
Join accept delay
Uplink number of transmissions
TX power HOUSING
TX Data-rate
Housing Dimensions 95 x 80 x 65 mm
Specific Configurations Sensor Probe startup time in seconds
Input 1: open, short, both Ingress Protection Rating IP65. Outdoor.
Input 2: open, short, both
Collection period: 5,15, 30, 60min. 6, 12, 24h Mounting Fissaggio a morsetto, guida
Transmission period: 5,15, 30, 60min. 6, 12,24h DIN, fissaggio a parete
9 itsensor srl | iotfactory.eu || info@iotfactory.eu
www.itsensor.it info@itsensor.it Hardware Distribution
CONTATORE ACQUA WM-1
Contatore dell'acqua elettronico per la misura della portata di
acqua fredda o calda, con accumulo e trasmissione delle letture
tramite rete LORAWAN. Sigillo antimagnetico elettronico e display
digitale.
Applicazioni tipiche:
▪ Edificio intelligente
▪ Industrie intelligenti
▪ Agricoltura intelligente
Questo contatore dell'acqua, da 15 mm o 20 mm di diametro, è disponibile per acqua fredda o calda. Consente la misurazione del
consumo di acqua ad intervalli regolari e la trasmissione dei dati tramite la rete dati LORAWAN (pubblica o privata). Viene fornito con un
display digitale e offre una protezione elettronica contro le frodi elettromagnetiche.
Il contatore dell'acqua consente di leggere e inviare dati a frequenze diverse.
È possibile memorizzare localmente fino a 200 misure di consumo.
MEASURES LORAWAN FEATURES
LORAWAN Class Class A
Water Volume Fraud Alert
ADR - Adaptive Data Rate
Time Temperature Battery
Confirmed packets Yes/No
16 LORAWAN Channels
INPUTS / OUTPUTS
Sensitivity -138 dBm
Operating water pressure Fino a 1MPa
Default Transmitter power 25 mW (Configurable)
Display Electronic
Maximum Transmission Power 100 mW
Internal Memory 200 undelivered messages
Urban Radio Coverage Up to 5 km
Fraud Detection Electronic antimagnetic seal
Line of Sight Radio Coverage Up to 15 km
Activation OTAA, ABP
LORAWAN Frequencies EU868, US915, AU923 MHz
CONFIGURATIONS TECHNICAL CHARACTERISTICS
Methods Infrared (Optoport), LORAWAN Downlink Operating Temperatures +5 / +50 °C
LORAWAN Configurations Frequencies Antenna Internal. -138 dBm
16 Channels frequency plan
Confirmed Uplink msgs Replaceable Battery Pack 3.400 mAh
ADR – Adaptive Data Rate
Battery Life Up to 10 years.
RX1 Offset
Join accept delay
Uplink number of transmissions
TX power HOUSING
TX Data-rate
Housing Dimensions 172 x 70 x 30 mm
Specific Configurations Data Collection: 1, 6, 12, 24 hours
Data Transmission: 1, 6, 12, 24 hours
Ingress Protection Rating IP54. Indoor.
Timezone.
Mounting 15mm, 20mm
10 itsensor srl | iotfactory.eu || info@iotfactory.eu
www.itsensor.it info@itsensor.it Hardware DistributionCONTATORE ACQUA WM-1
Meter model D1 D2 L L1 L2 Hmx
SHVE15 – cold water meter 172 11 30
SGVE15 – hot water meter G3/4 G1/2 70
166 0 27
SHVE20 – cold water meter 208 13 38
SGVE20 – hot water meter G1 G3/4 75
192 0 30
Parameters SHVE15 SGVE15 SHVE20 SGVE20 Units
Type of meter Electronic water meter with built in radio-module.
Accuracy class (MID) 2
Mechanical class M2
Lenght 110 130 mm
Environmental class Fulfils OIML R49 class B and O (building/outdoor)
IP protection class IP-54
Flow profile sensitivity class U0/D0
Electromagnetic class E2
Installation orientation All installation positions (vertical, horizontal, rising pipe, down pipe)
Optical output IR emitter
Price of one pulse on optical
0.1
output
Nominal diameter DN 15 20 mm
Permanent flowrate Q3 1.6 2.5 m3/h
Minimum flowrate Q1 H-0.016 V-0.032* H-0.016 V-0.032* H-0.025 V-0.05* H-0.025 V-0.05* m3/h
Transitional flowrate Q2 H-0.0256 V-0.0512* H-0.0256 V-0.0512* H-0.04 V-0.08* H-0.04 V-0.08* m3/h
Overload flowrate Q4 2 3.1 m3/h
Ratio Q3/ Q1 H-100 V-50* H-100 V-50* H-100 V-50* H-100 V-50* Q3/ Q1
Ratio Q2/Q1 1,6 Q2/Q1
Maximum working pressure 1.0/10/MAP10 MPa/bar/MAP
Pressure loss Δp 63
Indication range of a water meter 0 - 99999,9999 m3
Scale interval (resolution of the 0.0001m3
m3
indicating device)
Meter temperature class T50 T90 T50 T90
Ambient temperature +5...+65 ºC
Reverse flow measuring Not designed to measure reverse flow
Power supply Internal non replaceable battery
Battery voltage 3.6 V
Battery capacity 3400 mAh
Battery type LiSOCl2
Battery life from 7 to 10 years
Communication LoRaWAN
LoRaWAN Device Class A
RF Tx power Up to +20 dBm
RF Rx sensitivity -138 dBm
RF frequency range 864 - 915 MHz
RF antenna type Embedded PCB antenna
Communication range (rural) up to 10 km
Communication range (urban) up to 5 km
LoRaWAN channels up to 16
LoRaWAN regions EU868, RU868, IN865, AS923, AU915,
KR920, US915, KZ865, custom
(EU868 based)
Embedded packet queue depth 200 readings
Readings collection period 1, 6, 12, 24 hours
Readings transmission period 1, 6, 12, 24 hours
I valori, segnati “*” è dato per installazioni diverse da quelle orizzontali.
11 itsensor srl | iotfactory.eu || info@iotfactory.eu
www.itsensor.it info@itsensor.it Hardware DistributionSENSOR HUB HS-2
NB-IoT -LORAWAN modem universale per acquisizione e
trasferimento dati: ingressi analogici e digitali, contatori di
impulsi, 1 filo, RS485, ModBus
Applicazioni tipiche:
▪ Qualsiasi acquisizione / misura di dati che coinvolga l'interfaccia
digitale, analogica, MODBUS RTU (RS485) o 1 –Wire
Il Sensor Hub è un concentratore di dati da sonde, sensori o strutture collegate tramite diversi protocolli. RS485, MODBUS RTU, 1-Wire
o semplicemente tramite ingressi analogici o digitali. Ti consente di configurare la frequenza con cui i dati vengono letti e memorizzati
localmente e la frequenza con cui i dati vengono trasmessi alla tua applicazione, sia come messaggio LORAWAN uplink, sia utilizzando la
rete NB-IOT (LTE), come documenti JSON inviato in MQTT (TCP).
Un programma di configurazione per PC, collegato al Sensor Hub tramite una porta micro-USB, permette la configurazione degli ingressi
digitali (ingressi Pulse o Dry), del connettore 1-Wire o MODBUS (lettura fino a 10 registri: Coil Status, Discret Input, Holding o Input
register Possono essere specificate anche le frequenze di raccolta e trasmissione dati, 2 parametri indipendenti: 5,15, 30, 60min 6, 12,
24h.
Il Sensor Hub può essere utilizzato in modalità di trasmissione LORAWAN o NB-IOT.
MEASURES LORAWAN FEATURES
LORAWAN Class Class A
Pulse Counter Digital Input Analog Input 1-Wire MODBUS
ADR - Adaptive Data Rate
Time Temperature Battery
Confirmed packets Yes/No
16 LORAWAN Channels
INPUTS / OUTPUTS
Sensitivity -138 dBm
Input Pulse Channels Fino a 2
Default Transmitter power 25 mW (Configurable)
Maximum Input Frequency 200 Hz
Maximum Transmission Power 100 mW
Security / Dry inputs Fino a 2
Urban Radio Coverage Up to 5 km
Analog Inputs 2 (0-21V)
Line of Sight Radio Coverage Up to 15 km
1-Wire or MODBUS RTU 10 1-WIRE or MODBUS connected devices
Activation OTAA, ABP
Built-in Temperature Sensor Yes. 1-2 °C Accuracy LORAWAN Frequencies EU868, US915, AU923 MHz
CONFIGURATIONS TECHNICAL FEATURES
Methods USB/PC Program Operating Temperatures -40 / +85 °C
LORAWAN Configurations Frequencies Antenna External. -138 dBm
16 Channels frequency plan
Confirmed Uplink msgs Replaceable Battery Pack 6.400 mAh / 12.800 mAh.
ADR – Adaptive Data Rate Or External power: 4,5-55 V
RX1 Offset
Battery Life Up to 10 years.
Join accept delay
Uplink number of transmissions
TX power HOUSING
TX Data-rate
Housing Dimensions 95 x 95 x 50 mm
Specific Configurations Input 1: Pulse / Guard (open, short, both)
Input 2: Pulse / Guard (open, short, both)
Ingress Protection Rating IP65. Outdoor.
1-wire or RS485 (MODBUS)
Collection period: 5,15, 30, 60min. 6, 12, 24h
Transmission period: 5,15, 30, 60min. 6, 12,24h Mounting
10 MDBUS registers address + Type: Coil
Status, Discreet input, Holding or Input registers
12 itsensor srl | iotfactory.eu || info@iotfactory.eu
www.itsensor.it info@itsensor.it Hardware DistributionCONVERTITORE DA M-BUS A LORAWAN MBUS-1
Convertitore M-BUS LoRaWAN, sensore di sicurezza e
dispositivo di controllo. Collega fino a 10 dispositivi di misurazione
a questo convertitore! Due ingressi di sicurezza / digitali, due
uscite open-drain. Alimentato dalla batteria incorporata o da un
alimentatore esterno.
Applicazioni tipiche:
▪ Misurazione delle utenze (come acqua, elettricità, calore) con
interfaccia m-Bus
▪ Apparecchiature industriali con interfaccia M-BUS
▪ 2 uscite open drain per il controllo di dispositivi, come gru elettriche,
luci, sirene e così via. E 2 ingressi di sicurezza.
Il convertitore da M-BUS a LoRaWAN è un sensore IOT che legge e trasmette i dati di consumo energetico dai contatori di energia (gas,
elettricità, calore, acqua) per progetti di Smart Metering. Questo convertitore permette la lettura di 10 “contatori utenze” compatibili
con lo standard europeo M-BUS (“Meter Bus”).
2 modalità di funzionamento:
In modalità trasparente, il convertitore invia un comando M-BUS a un contatore e riceve la risposta.
In modalità query, il convertitore genera le richieste in modo autonomo. Contatori intelligenti già supportati:
• Contatore Termico «Teplouchet-1» • Contatore Termico «WESER Heat Meter»
• Contatore Termico «STE 21 «Berill» • Contatore Termico «Kamstrup Multical 801»
• Contatore Termico «Danfoss Sonometer 500» • Contatore Termico «Kamstrup Multical 402»
• Contatore Termico «ELF-M Teplovodomer»
MEASURES LORAWAN FEATURES
LORAWAN Class Class A, Class C
MBUS Digital Input Digital Output
ADR - Adaptive Data Rate
Time Temperature Battery
Confirmed packets Yes/No
16 LORAWAN Channels
INPUTS / OUTPUTS
Sensitivity -138 dBm
Mbus registers 10
Default Transmitter power 25 mW (Configurable)
Open-drain inputs 2
Maximum Transmission Power 100 mW
Open-drain outputs 2
Urban Radio Coverage Up to 5 km
Built-in Temperature Sensor Yes. 1-2 °C Accuracy
Line of Sight Radio Coverage Up to 15 km
Activation OTAA, ABP
LORAWAN Frequencies EU868, US915, AU923 MHz
CONFIGURATIONS TECHNICAL FEATURES
Methods USB/PC Program or OTA (downlink msg) Operating Temperatures -40 / +85 °C
LORAWAN Configurations Frequencies Antenna SMA. -138 dBm.
16 Channels frequency plan
Confirmed Uplink msgs Built-in Battery 6.400 mAh. Or Ext 10..36V
ADR – Adaptive Data Rate
Battery Life Up to 10 years. Min 20.000
RX1 Offset
msg.
Join accept delay
Uplink number of transmissions
TX power HOUSING
TX Data-rate
Housing Dimensions 95 x 80 x 65 mm
Specific Configurations Speed (bauds), mbus device type
Answer timeout (in ms) Ingress Protection Rating IP65. Outdoor.
10 mbus device addresses
Collection period: 5,15, 30, 60min. 6, 12, 24h Mounting Fissaggio a morsetto, guida
Transmission period: 5,15, 30, 60min. 6, 12,24h DIN, fissaggio a parete
13 itsensor srl | iotfactory.eu || info@iotfactory.eu
www.itsensor.it info@itsensor.it Hardware DistributionSENSORE LORAWAN LIVELLO ACQUA-CARBURANTE (ULTRASUONI
FL-1 )
Il sensore di misura di livello, per serbatoi di carburante, acqua o
qualsiasi altro serbatoio di liquido, basato su una misura ad
ultrasuoni, funzionante a batteria fino a 14 anni.
Applicazioni tipiche:
▪ Cantieri, Edilizia, Siti industriali
▪ Serbatoio di carburante. Serbatoio d'acqua. Qualsiasi liquido.
▪ Livello dell'acqua (fiume, lago, diga ...)
Il sensore di livello acqua o livello carburante è particolarmente adatto per serbatoi esterni o interrati. Permette la misura del livello del
liquido, tra la parte superiore del serbatoio e il livello dell'acqua o del carburante. La misurazione è ad ultrasuoni e può aumentare
un'altezza compresa tra 12 cm e 4 metri. È quindi facile misurare il volume di carburante, acqua o qualsiasi altro liquido presente in un
serbatoio.
Il sensore di livello acqua o livello carburante permette la configurazione di 3 soglie per essere avvisato di un livello che è diventato
troppo basso o troppo alto. Consente la configurazione della frequenza di misura e della frequenza di trasmissione dei dati attraverso
una rete LORAWAN.
Questo sensore di livello dell'acqua o del carburante è autonomo. La sua batteria gli consente di funzionare fino a 14 anni, misurando il
livello quattro volte al giorno e trasmettendo informazioni attraverso la rete LORAWAN.
Il montaggio del sensore sul serbatoio è semplice. Basta avvitarlo in un manicotto standard da 2 pollici. È disponibile anche un
adattatore multidimensionale. Come la misura a ultrasuoni sotto forma di cono (30 gradi), è anche possibile posizionare una guida
d'onda, quando il sensore di livello è posizionato troppo vicino a una parete.
MEASURES LORAWAN FEATURES
LORAWAN Class Class A
Level Threshold Alert
ADR - Adaptive Data Rate
Time Temperature Battery
Transmitter power 25 mW (+14dBm)
Urban Radio Coverage Up to 5 km
INPUTS / OUTPUTS
Line of Sight Radio Coverage Up to 15 km
Type of Measurement Ultrasonic. Range: >12 cm to < 400 cm.
Angle: 30°. Resolution: ±1cm; Accuracy: ±2cm Activation OTAA
Built-in Temperature Sensor Used to increase the ultrasonic measurement LORAWAN Frequencies EU868 mHz.
accuracy.
Reading Direct Reading or using a waveguide (PVC tube)
CONFIGURATIONS
Methods OTA (downlink messages)
TECHNICAL FEATURES
LORAWAN Configurations
Operating Temperatures -20 / +50 °C
Antenna Built-in.
Battery Type 3.6V Li-SOCl2 Size 2/3AA
Battery Life Up to 14 years
HOUSING
Specific Configurations Frequency of data acquisition. Housing Dimensions 109 x 109 x 126 mm
Frequency of data transmission.
3 Low and High threshold Alert levels. Ingress Protection Rating IP67. Outdoor.
Direct ultrasonic measurement or through a
waveguide. Mounting Avvitato sul serbatoio. Guida
d'onda opzionale se il
sensore è posizionato troppo
vicino ai bordi.
14 itsensor srl | iotfactory.eu || info@iotfactory.eu
www.itsensor.it info@itsensor.it Hardware DistributionSENSORE DI LIVELLO LORAWAN (PRESSIONE) FL-2
Sensore di livello a pressione e trasmettitore LoRaWAN.
Misurazione di alta precisione con un sensore di pressione
intelligente sommergibile completamente sigillato, che fornisce
compensazione digitale della temperatura e correzione della
linearità.
Applicazioni tipiche:
▪ Misurazione del livello dell'acqua
▪ Misurazione del livello del carburante
Il sensore di livello (acqua, carburante) consente una misurazione precisa (precisione
1,3%) dell'altezza del liquido, grazie ad un sensore di pressione sommerso. L'altezza
standard misurata va da 0 a 6 metri, ma è possibile misurare un'altezza fino a 200 metri.
Il sensore di pressione ha meccanismi di compensazione della temperatura e correzione
della linearità. È realizzato in acciaio inossidabile.
La misurazione del livello e la trasmissione dei dati avviene attraverso la rete LORAWAN
(pubblica o privata). È possibile configurare in modo indipendente la frequenza di
raccolta dati e la frequenza di trasmissione dati.
Il sensore di livello funziona a batteria (fino a 10 anni) o con alimentazione esterna.
Dispone inoltre di ingressi e uscite digitali.
MEASURES LORAWAN FEATURES
LORAWAN Class Class A, Class C
4-20 mA Digital Input Digital Output
ADR - Adaptive Data Rate
Time Temperature Battery
Confirmed packets Yes/No
16 LORAWAN Channels
INPUTS / OUTPUTS
Sensitivity -138 dBm
Level Measurement 1
Default Transmitter power 25 mW (Configurable)
Accuracy of Measurement +/- 1,3 %
Maximum Transmission Power 100 mW
Measurement Principe Pressione. Compensazione digitale della
temperatura e correzione della linearità. Altezza Urban Radio Coverage Up to 5 km
standard: fino a 6 m. Altre lunghezze in opzione.
Line of Sight Radio Coverage Up to 15 km
Security / Dry inputs 2
Activation OTAA, ABP
Security / Dry output 2
LORAWAN Frequencies EU868, US915, AU923 MHz
Built-in Temperature Sensor Outdoor Temp. Yes. 1-2 °C Accuracy
CONFIGURATIONS TECHNICAL FEATURES
Methods USB/PC Program or OTA (downlink msg) Operating Temperatures -40 / +85 °C
LORAWAN Configurations Frequencies Antenna SMA. -138 dBm.
16 Channels frequency plan
Confirmed Uplink msgs Built-in Battery 6.400 mAh. Or Ext 10..36V
ADR – Adaptive Data Rate
Battery Life Up to 10 years. Min 20.000
RX1 Offset
msg.
Join accept delay
Uplink number of transmissions
TX power HOUSING
TX Data-rate
Housing Dimensions 95 x 80 x 65 mm
Specific Configurations Sensor Probe startup time in seconds
Input 1: open, short, both Ingress Protection Rating IP65. Outdoor.
Input 2: open, short, both
Collection period: 5,15, 30, 60min. 6, 12, 24h Mounting Fissaggio a morsetto, guida
Transmission period: 5,15, 30, 60min. 6, 12,24h DIN, fissaggio a parete
15 itsensor srl | iotfactory.eu || info@iotfactory.eu
www.itsensor.it info@itsensor.it Hardware DistributionSENSORE DOMESTICO ALL-IN-ONE SH0101
Temperatura e umidità. Rilevamento di porte e finestre aperte /
chiuse. Accelerometro. Tutto incluso in un sensore LORAWAN.
Applicazioni tipiche:
▪ Smart Home Smart Building
▪ Accesso sicuro, sale di controllo o edificio
▪ Monitorare la temperatura / umidità dell'ambiente
Questo sensore quattro in uno è ideale per qualsiasi applicazione per la casa intelligente o per edifici intelligenti. Combina la misura
della temperatura e dell'umidità ambiente, permette di essere avvisati in caso di apertura, chiusura della porta o un semplice
movimento, oppure quando la temperatura o l'umidità supera una soglia predefinita.
È possibile configurare, in modo indipendente, la frequenza di raccolta dati (compresa tra 5 minuti e 24 ore) e la frequenza di
trasmissione dati.
La configurazione di questo sensore di temperatura, il rilevamento dell'umidità o il rilevamento di apertura / chiusura avviene tramite
un'applicazione per PC fornita o tramite un messaggio di LORAWAN downlink. Tra le configurazioni disponibili: possibilità di essere
avvisato in caso di superamento di una soglia di temperatura o umidità (troppo bassa, troppo alta), oppure di essere avvisato in caso di
apertura o chiusura. Oppure quando una porta o una finestra si muove, grazie alla presenza di un accelerometro.
MEASURES LORAWAN FEATURES
LORAWAN Class Class A
Temperature Humidity Open/Close Movement Alerts
ADR - Adaptive Data Rate
Time Battery Thresholds Removal Alert
Confirmed packets Yes/No
16 LORAWAN Channels
INPUTS / OUTPUTS
Sensitivity -138 dBm
Temperature Yes
Default Transmitter power 25 mW (Configurable)
Humidity Yes
Maximum Transmission Power 100 mW
Open / Close Detection 2 Hall Sensors. Open/Close & Removal
Urban Radio Coverage Up to 5 km
Accelerometer Yes
Line of Sight Radio Coverage Up to 15 km
Other features Store and forward Measurements
Humidity / Temperature Low/High thresholds Activation OTAA, ABP
LED: Open/Close/Transmission signal.
LORAWAN Frequencies EU868, US915, AU923 MHz
CONFIGURATIONS TECHNICAL FEATURES
Methods USB/PC Program or OTA (downlink msg) Operating Temperatures -40 / +85 °C
LORAWAN Configurations Frequencies Antenna Built-in. -138 dBm
16 Channels frequency plan
Confirmed Uplink msgs Replaceable Battery CR123A 3V - 1.400 mAh
ADR – Adaptive Data Rate
Battery Life 15.000 data packets.
RX1 Offset
Join accept delay
Uplink number of transmissions
TX power HOUSING
TX Data-rate
Housing Dimensions 63x36x21mm + 36 x 21 x
Specific Configurations Collection period: 5,15, 30, 60min. 6, 12, 24h 15mm
Transmission period: 5,15, 30, 60min. 6, 12,24h
Collection period when thresholds triggered: Ingress Protection Rating IP43. Indoor.
5,15, 30, 60min. 6, 12, 24h
Alerts when Open / Close / Both Mounting Adesivo, colla. Viti.
Accelerometer sensitivity
Temperature/Humidity Low/High Thresholds Colors nero, marrone, bianco, grigio
16 itsensor srl | iotfactory.eu || info@iotfactory.eu
www.itsensor.it info@itsensor.it Hardware DistributionSENSORE DI MOVIMENTO SM0101
Sensore di movimento (PIR). Sensore di rilevamento di presenza e
movimento LoRaWAN - Rilevamento di intrusione o presenza in
una stanza (ufficio, alloggio, edificio industriale ...)
Applicazioni tipiche:
▪ Smart Home
▪ Smart Building
Il sensore di presenza e movimento LoRaWAN è il complemento ideale alla nostra gamma di sensori per edifici intelligenti. È dotato di
un sensore PIR che commuta tra 2 modalità. In modalità "Guard", genererà un avviso attraverso la rete LORAWAN. Passerà quindi in
modalità Neutro per un tempo configurabile, in modo da non generare più un nuovo messaggio indesiderato. Trascorso questo tempo,
torna automaticamente alla modalità "Guard".
Questo sensore è dotato di un sensore di temperatura interno.
È possibile configurare, in modo indipendente, la frequenza di raccolta dati (compresa tra 5 minuti e 24 ore) e la frequenza di
trasmissione dati.
La configurazione di questo sensore avviene tramite un'applicazione per PC fornita o tramite un messaggio di LORAWAN downlink.
MEASURES LORAWAN FEATURES
LORAWAN Class Class A
Motion Alert
ADR - Adaptive Data Rate
Temperature Battery Confirmed packets Yes/No
16 LORAWAN Channels
INPUTS / OUTPUTS
Sensitivity -138 dBm
PIR sensor Not less than 15m.
Angle: 6°. Default Transmitter power 25 mW (Configurable)
Velocity: 0,3 .. 3 m/s
Resistance to light: 6500 Lux Maximum Transmission Power 100 mW
Temperature Accuracy: +/- 1,5°C Urban Radio Coverage Up to 5 km
Line of Sight Radio Coverage Up to 15 km
Activation OTAA, ABP
LORAWAN Frequencies EU868, US915, AU923 MHz
CONFIGURATIONS TECHNICAL FEATURES
Methods USB/PC Program or OTA (downlink msg) Operating Temperatures -40 / +70 °C
LORAWAN Configurations Frequencies Antenna Built-in. -138 dBm
16 Channels frequency plan
Confirmed Uplink msgs Replaceable Battery CR123A 3V - 1.400 mAh
ADR – Adaptive Data Rate
Battery Life 15.000 data packets
RX1 Offset
Join accept delay
Uplink number of transmissions
TX power HOUSING
TX Data-rate
Housing Dimensions 35x50x70mm
Specific Configurations Auto-guard timeout (1 .. 60 min)
Transmission period: 5,15, 30, 60min. 6, 12,24h
Ingress Protection Rating IP41. Indoor.
Mounting Adesivo, colla. Viti
Colors bianco
17 itsensor srl | iotfactory.eu || info@iotfactory.eu
www.itsensor.it info@itsensor.it Hardware DistributionSENSORE PORTA - FINESTRA CM0101
LoRaWAN Door - Sensore di rilevamento apertura e chiusura di
finestre, disponibile in 4 colori, incluso un sensore di temperatura
incorporato.
Applicazioni tipiche:
▪ Smart Home
▪ Smart Building
Il sensore di rilevamento di apertura (o chiusura) è il sensore LoRaWAN ideale per essere avvisato quando una porta, una finestra, un
armadio… è aperta o chiusa. Questo sensore di apertura o chiusura è autonomo e non richiede collegamento a una fonte di
alimentazione (durata della batteria fino a 10 anni, batteria sostituibile), e comunica attraverso una rete LoRaWAN pubblica o privata.
È configurabile. Può essere avvisato di un'apertura o di una chiusura. Oppure essere avvisato in entrambi i casi (apertura e chiusura). È
dotato di un sensore di temperatura interno, che permette anche di aumentare la temperatura ambiente. Un sensore Hall aggiuntivo
può avvisarti nel caso in cui il sensore venga rimosso dalla sua posizione.
È disponibile in diversi colori per adattarsi allo spazio in cui è installato questo sensore.
La configurazione di questo sensore avviene tramite un'applicazione per PC fornita o tramite un messaggio di LORAWAN downlink.
MEASURES LORAWAN FEATURES
LORAWAN Class Class A
Open/Close Removal
ADR - Adaptive Data Rate
Time Battery Temperature
Confirmed packets Yes/No
16 LORAWAN Channels
INPUTS / OUTPUTS
Sensitivity -138 dBm
Hall Sensors 2
Default Transmitter power 25 mW (Configurable)
Temperature Yes. Accuracy: +/- 1,5 °C
Maximum Transmission Power 100 mW
LEDs Open/Close/Transmission signal.
Urban Radio Coverage Up to 5 km
Line of Sight Radio Coverage Up to 15 km
Activation OTAA, ABP
LORAWAN Frequencies EU868, US915, AU923 MHz
CONFIGURATIONS TECHNICAL FEATURES
Methods USB/PC Program or OTA (downlink msg) Operating Temperatures -40 / +85 °C
LORAWAN Configurations Frequencies Antenna Built-in. -138 dBm
16 Channels frequency plan
Confirmed Uplink msgs Replaceable Battery CR123A 3V - 1.400 mAh
ADR – Adaptive Data Rate
Battery Life 15.000 data packets.
RX1 Offset
Join accept delay
Uplink number of transmissions
TX power HOUSING
TX Data-rate
Housing Dimensions 63x36x21mm + 36 x 21 x
Specific Configurations Collection period: 5,15, 30, 60min. 6, 12, 24h 15mm
Transmission period: 5,15, 30, 60min. 6, 12,24h
Alerts on Open/ Close or Both for 2 Hall sensors. Ingress Protection Rating IP43. Indoor.
Mounting Adesivo, colla. Viti
Colors nero, marrone, bianco, grigio
18 itsensor srl | iotfactory.eu || info@iotfactory.eu
www.itsensor.it info@itsensor.it Hardware DistributionSENSORE ACCELEROMETRO LORAWAN CM0101
Il sensore viene attivato scuotendo o spostandosi a causa
dell'accelerometro integrato con tre livelli di sensibilità e invia un
segnale di allarme alla rete LoRaWAN ™.
Applicazioni tipiche:
▪ Smart Home
▪ Smart Building
L'accelerometro può rilevare il movimento di un oggetto (porta, cassetto, finestra rotta ...) in base alla configurazione di un livello di
sensibilità. Questo sensore invia un messaggio di avviso tramite una rete LORAWAN. Quando rileva il movimento (o la vibrazione), si
spegne automaticamente per un periodo configurabile. Questo accelerometro LORAWAN consente inoltre di inviare regolarmente
l'angolo di inclinazione verticale del sensore.
È possibile configurare, in modo indipendente, la frequenza di raccolta dati (compresa tra 5 minuti e 24 ore) e la frequenza di
trasmissione dati.
È disponibile in diversi colori per adattarsi allo spazio in cui è installato questo sensore.
La configurazione di questo sensore avviene tramite un'applicazione per PC fornita o tramite un messaggio di LORAWAN downlink.
MEASURES LORAWAN FEATURES
LORAWAN Class Class A
Movement Tilt Angle
ADR - Adaptive Data Rate
Time Battery Temperature
Confirmed packets Yes/No
16 LORAWAN Channels
INPUTS / OUTPUTS
Sensitivity -138 dBm
Accelerometer 3 levels of sensitivity
Default Transmitter power 25 mW (Configurable)
Temperature Yes. Accuracy: +/- 1,5 °C
Maximum Transmission Power 100 mW
Angle Vertical Tilt Angle.
Urban Radio Coverage Up to 5 km
LEDs Transmission signal.
Line of Sight Radio Coverage Up to 15 km
Activation OTAA, ABP
LORAWAN Frequencies EU868, US915, AU923 MHz
CONFIGURATIONS TECHNICAL FEATURES
Methods USB/PC Program or OTA (downlink msg) Operating Temperatures -40 / +85 °C
LORAWAN Configurations Frequencies Antenna Built-in. -138 dBm
16 Channels frequency plan
Confirmed Uplink msgs Replaceable Battery CR123A 3V - 1.400 mAh
ADR – Adaptive Data Rate
Battery Life 15.000 data packets.
RX1 Offset
Join accept delay
Uplink number of transmissions
TX power HOUSING
TX Data-rate
Housing Dimensions 63x36x21mm
Specific Configurations Collection period: 5,15, 30, 60min. 6, 12, 24h
Transmission period: 5,15, 30, 60min. 6, 12,24h
Accelerometer sensitivity level (3) Ingress Protection Rating IP43. Indoor.
Mounting Adesivo, colla. Viti.
Colors nero, marrone, bianco, grigio
19 itsensor srl | iotfactory.eu || info@iotfactory.eu
www.itsensor.it info@itsensor.it Hardware DistributionSENSORE FUMO SS01
Il sensore viene attivato dalla presenza di fumo e invia un segnale
di allarme alla rete LoRaWAN ™.
Applicazioni tipiche:
▪ Smart Home
▪ Smart Building
Il sensore di rilevamento del fumo LoRaWAN è il complemento ideale alla nostra gamma di sensori intelligenti per edifici. È dotato di un
sensore elettro-ottico per la rilevazione del fumo. Quando viene rilevato del fumo in una stanza, genererà un segnale acustico (85dB),
un avviso luminoso e invierà un messaggio di avviso attraverso la rete dati LoRa.
Questo sensore di fumo è idealmente posizionato sul soffitto.
La configurazione di questo sensore avviene tramite un'applicazione per PC fornita o tramite un messaggio di LORAWAN downlink.
MEASURES LORAWAN FEATURES
LORAWAN Class Class A
Smoke Alert
ADR - Adaptive Data Rate
Time Battery Temperature
Confirmed packets Yes/No
16 LORAWAN Channels
INPUTS / OUTPUTS
Sensitivity -138 dBm
Smoke Detection electro-optical sensor
Default Transmitter power 25 mW (Configurable)
Temperature Yes. Accuracy: +/- 1,5 °C
Maximum Transmission Power 100 mW
LEDs Alert. Transmission signal.
Urban Radio Coverage Up to 5 km
Sound Not less than 85 dB @ 3m
Line of Sight Radio Coverage Up to 15 km
Activation OTAA, ABP
LORAWAN Frequencies EU868, US915, AU923 MHz
CONFIGURATIONS TECHNICAL FEATURES
Methods USB/PC Program or OTA (downlink msg) Operating Temperatures -10 / +55 °C
LORAWAN Configurations Frequencies Antenna Built-in. -138 dBm
16 Channels frequency plan
Confirmed Uplink msgs Replaceable Battery CR123A 3V - 1.400 mAh
ADR – Adaptive Data Rate
Battery Life 15.000 data packets.
RX1 Offset
Join accept delay
Uplink number of transmissions
TX power HOUSING
TX Data-rate
Housing Dimensions 105x105x45mm
Specific Configurations PING Transmission period: 5,15, 30, 60min. 6,
12,24h
Ingress Protection Rating IP40. Indoor.
Mounting Adesivo, colla. Viti.
Colors Bianco
20 itsensor srl | iotfactory.eu || info@iotfactory.eu
www.itsensor.it info@itsensor.it Hardware DistributionSENSORE QUALITÀ ARIA INDOOR MU0101
Questo sensore LORAWAN permette il monitoraggio della qualità
dell'aria, e più in generale dell'ambiente in cui è installato. CO2,
temperatura, umidità, rumore e luce.
Applicazioni tipiche:
▪ Smart Home / Office
▪ Smart Building
▪ Smart Cities
Questo sensore misura la qualità del tuo ambiente interno. Qualità dell'aria ambiente e condizioni interne (luminosità, rumore).
Permette quindi di monitorare il tuo spazio abitativo, il tuo ambiente di lavoro o luoghi pubblici (ospedali, scuole, asili nido, ecc.).
In concreto, il sensore ambiente misura permanentemente 5 parametri: la temperatura (in gradi Celsius ° C), l'umidità (in%), il livello di
C2 (in ppm), il livello sonoro (in decibel - dB) e la luminosità (in Lux - lx). Per ciascuno di questi parametri è possibile definire una soglia
minima e una soglia massima ed essere avvisati in tempo reale di un superamento.
Questo sensore LORAWAN è configurabile. In particolare è possibile configurare la frequenza di misurazione dei dati, la frequenza di
trasmissione e la possibilità di generare allarmi.
Ci sono molti casi d'uso: monitoraggio della qualità dell'aria interna; Monitoraggio delle condizioni di lavoro in ufficio; Rilevazione di
presenza tramite cambio repentino dei parametri (rumore, luce, CO2, ecc.). Può essere alimentato a batteria o tramite una fonte di
corrente esterna (12-24V).
MEASURES LORAWAN FEATURES
LORAWAN Class Class A
CO2 Light Noise Temperature Humidity
ADR - Adaptive Data Rate
Tamper Position Angle Time
Confirmed packets Yes/No
16 LORAWAN Channels
INPUTS / OUTPUTS
Sensitivity -138 dBm
CO2 0..2000 ppm
Default Transmitter power 25 mW (Configurable)
Temperature -10 ..+85 °C
Maximum Transmission Power 100 mW
Humidity 0.. 80%
Urban Radio Coverage Up to 5 km
Light 10..10.000 Lx
Line of Sight Radio Coverage Up to 15 km
Sound 40..110 dB
Activation OTAA, ABP
LORAWAN Frequencies EU868 MHz, US915MHz,
AS923MHz, AU915MHz
CONFIGURATIONS TECHNICAL FEATURES
Methods USB/PC Program or OTA (downlink msg) Operating Temperatures -10 / +85 °C
LORAWAN Configurations Frequencies Antenna Built-in. -138 dBm
16 Channels frequency plan
Confirmed Uplink msgs Replaceable Battery 2x CR123A 3V = 2.800 mAh
ADR – Adaptive Data Rate or 12-24V external power
RX1 Offset
Battery Life 1-2 years
Join accept delay
Uplink number of transmissions
TX power HOUSING
TX Data-rate
Housing Dimensions 105x105x45mm
Specific Configurations Collection period: 5,15, 30, 60min. 6, 12,24h
Transmission period: 5,15, 30, 60min. 6, 12,24h
High and Low thresholds for CO2, Temp, Hum, Ingress Protection Rating IP40. Indoor.
Noise and Light, with LORAWAN msg Alert
trigger. Mounting Adesivo, colla. Viti.
Colors Bianco
21 itsensor srl | iotfactory.eu || info@iotfactory.eu
www.itsensor.it info@itsensor.it Hardware DistributionGPS TRACKER ML1
Localizzatore GPS LORAWAN, alimentato a batteria, con
un'autonomia di 5-10 anni, che raccoglie le posizioni GPS in base
al tempo e / o agli eventi dell'accelerometro.
Applicazioni tipiche:
▪ Edilizia, Logistica
▪ Monitoraggio delle risorse
▪ Monitoraggio dei container
Il localizzatore GPS LORAWAN è il beacon GPS ideale per la geolocalizzazione hardware senza la necessità di una fonte di alimentazione
esterna.
Questo localizzatore GPS, resistente alle intemperie (IP67) e alle aggressioni esterne, è dotato di magneti che ne consentono
l'installazione in modo molto semplice. L'ottimizzazione del software, legata all'utilizzo di un accelerometro e alla trasmissione dei dati
attraverso la rete LORAWAN, gli conferisce un range da 5 a 10 anni, a seconda della CONFIGURATIONS.
Le configurazioni del localizzatore GPS includono la frequenza di raccolta dei dati, la frequenza di trasmissione dei dati, la modalità
statica e il movimento.
Il localizzatore GPS può anche avvisarti del rilevamento del movimento.
MEASURES LORAWAN FEATURES
LORAWAN Class Class A
GPS location Speed Movement # Satellites
ADR - Adaptive Data Rate
Time Temperature Battery
Confirmed packets Yes/No
16 LORAWAN Channels
INPUTS / OUTPUTS
Sensitivity -138 dBm
Geolocation GPS - Glonass
Default Transmitter power 25 mW (Configurable)
Accelerometer Movement detection.
Maximum Transmission Power 100 mW
Built-in Temperature Sensor Yes. 1-2 °C Accuracy
Urban Radio Coverage Up to 5 km
Line of Sight Radio Coverage Up to 15 km
Activation OTAA, ABP
CONFIGURATIONS LORAWAN Frequencies EU868, US915, AU923 MHz
Methods USB/PC Program or OTA (downlink msg)
TECHNICAL FEATURES
LORAWAN Configurations Frequencies
16 Channels frequency plan Operating Temperatures -40 / +70 °C
Confirmed Uplink msgs
Antenna Built-in. -138 dBm
ADR – Adaptive Data Rate
RX1 Offset Battery Pack 6.400 mAh / 12.800 mAh
Join accept delay
Uplink number of transmissions Battery Life >5 years with 1 GPS data /
TX power hour
TX Data-rate
Specific Configurations Data Collection (Static): 5,15, 30, 60min. 6, 12, HOUSING
24h
Data Collection (Movement): 5,15, 30, 60min. 6, Housing Dimensions 95 x 75 x 40 mm
12, 24h
Data Transmission (Static): 5,15, 30, 60min. 6, Ingress Protection Rating IP67. Outdoor.
12, 24h
Data Transmission (Movement): 5,15, 30, Mounting Magneti / morsetti.
60min. 6, 12, 24h
Alert when movement detected
22 itsensor srl | iotfactory.eu || info@iotfactory.eu
www.itsensor.it info@itsensor.it Hardware DistributionPuoi anche leggere
