NOVITÀ 2020 - www.aragnet.com - ARAG Srl
NOVITÀ 2020

www.aragnet.com
NOVITÀ 2020 - www.aragnet.com - ARAG Srl
NOVITÀ 2020

     NUOVI VIRTUAL TERMINAL                      • Monitor touch screen ISOBUS (VT)
     DELTA 80T E DELTA 70T.                      • Navigazione GPS.
     Display a colori, massima ergonomia,        • Chiusura automatica delle sezioni (TC-SC).
     possibilità di connettersi a reti di dati
                                                 • Applizazione variabile (TC-GEO).
     ovunque e in qualsiasi momento.
                                                 • Gestione attività Isoxml (TC-BAS).
                                                 • Gestione dei dati rilevanti per il trattamento.
                                                 • Compatibile con guida automatica POLARIS.
                                                 • Emulazione Tractor ECU (TECU) per corretta gestione
                                                   ECU attrezzi.

                                                                                              20
                                                                                                 20

       DISPLAY 8,4”                                          DISPLAY 7”

     UNIVERSAL CABLING SYSTEM
     Il nuovo sistema di cablaggi permette di predisporre macchine irroratrici, sia trainate che semoventi,
     al collegamento delle unità di controllo IBX100 e dei monitor con protocollo A-net e ISOBUS.
     Questo permette al costruttore o al rivenditore della macchina di decidere in qualsiasi momento con
     che tipo di elettronica equipaggiare la macchina, senza dover sostituire nessun cablaggio.

                                       VT
                                                         UNIVERSAL CABLING SYSTEM

 2
NOVITÀ 2020 - www.aragnet.com - ARAG Srl
TRACTOR ECU (TECU)

L’unità di controllo IBX20 TECU permette di gestire correttamente le IBX100 ISOBUS degli
attrezzi, quando si richiede di equipaggiare una trattrice con un Virtual Teminal Isobus.
Permettendo le seguenti funzioni:
• Corretta procedura salvataggio dati allo spegnimento.
• Attivazione e disattivazione della lavorazione tramite un comando in cabina.
• Invio segnale velocità del ricevitore GPS.

                                             GPS

                                  VT

                                                                          ISOBUS PLUG          IBX100

                                                       IBX20

L’unità viene fornita di un cavo adattatore che le permette di essere collegata ai cablaggi Univesal
Cabling System.
* Il Delta 80T e il Delta 70T hanno già integrate queste funzioni e non necessitano quindi del IBX20.

                                                                                                        3
NOVITÀ 2020 - www.aragnet.com - ARAG Srl
NOVITÀ 2020

     L’unità di controllo elettronico IBX100 ISOBUS si arricchisce
     continuamente di nuove funzioni e applicazioni.
     Tramite Delta 80T o Visio VDT è possibile aggiornare IBX100 per
     ottenere le funzionalità volute senza dover sostituire il dispositivo.

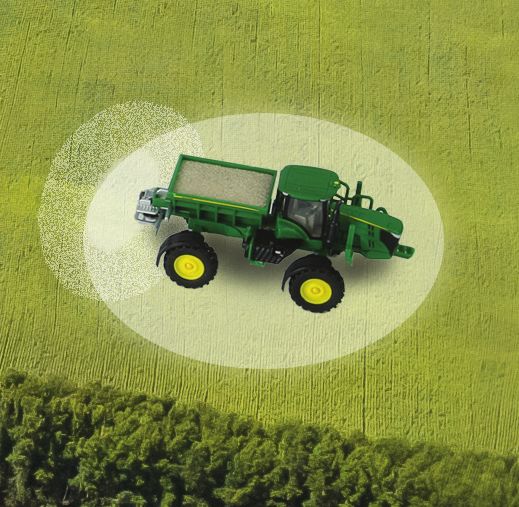

                                         La versione dell’applicazione per spandiconcime, prevede queste
                                         nuove funzioni:
                                         • Gestione di spandiconcime a caduta tramite attuatori lineari.
                                         • Controllo limitatore di bordura.
                                         • Lettura del peso tramite celle di carico.

 4
NOVITÀ 2020 - www.aragnet.com - ARAG Srl

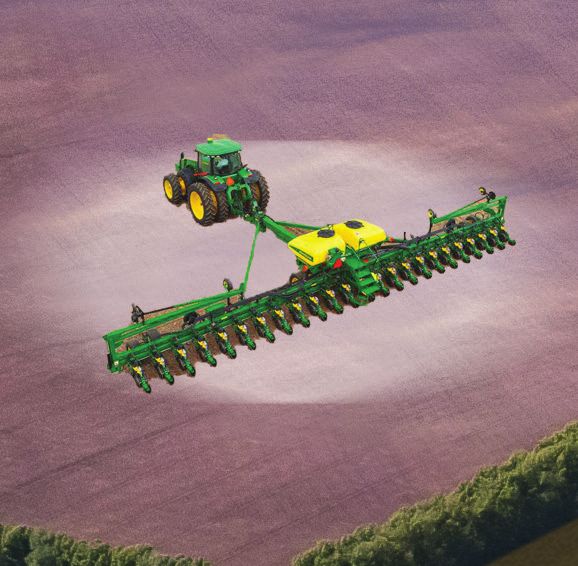

La versione dell’applicazione per seminatrici, prevede queste
            nuove funzioni:
 PLANTER    • Controllo distribuzione seme e fertilizzante tramite motori
              idraulici e elettrici.
            • Tramite l’ausilio del nuovo Smart Cable è ora possibile
              collegare qualsiasi sensore di semina in commercio e gestire la
              chiusura delle file.
            • Ampliata la gamma dei motori elettrici compatibili.

            La nuova applicazione per seminatrice a file permette di gestire
            macchine per la distribuzione contemporanea di più prodotti:
AIRSEEDER
  PLANTER   • Gestione fino a 6 prodotti anche con applicazione variabile.
            • Distribuzione tramite motori idraulici o elettrici.
            • Possibilità di controllo di prodotti liquidi.

                                                                                5
NOVITÀ 2020 - www.aragnet.com - ARAG Srl
NOVITÀ 2020

     La gamma VISIO si completa con tre nuove funzioni, confermandosi il visualizzatore multifunzione
     compatto più apprezzato sul mercato.

                                                     TURF - MANTI ERBOSI
                                                     Sviluppato per il trattamento dei manti erbosi
                                                     nei campi sportivi (golf, calcio, ecc.) per gestire
                                                     la corretta distanza delle due semibarre tramite
                                                     attuatori lineari elettroidraulici.

 6
NOVITÀ 2020 - www.aragnet.com - ARAG Srl

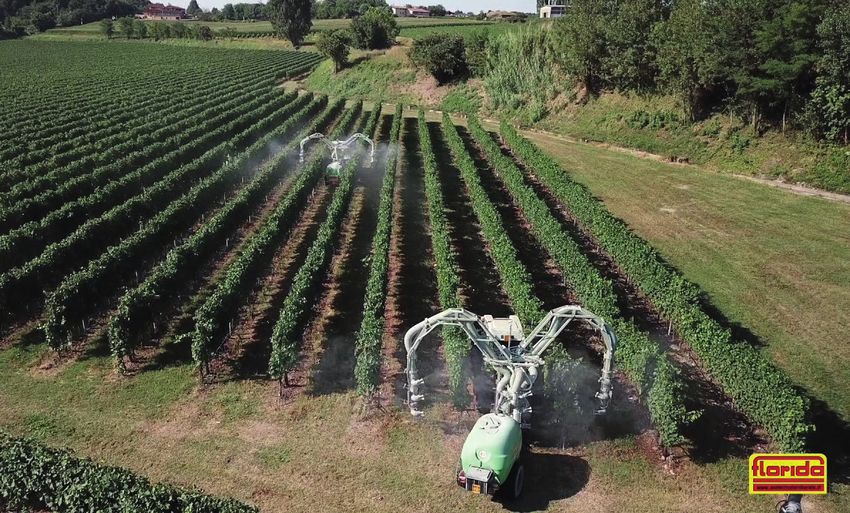

MULTIROW
Questa nuova modalità permette di controllare la
corretta distanza dal suolo delle barre di
irrorazione delle macchine multifilari.

DATA LOGGER
Visio data logger, permette di memorizzare i dati
di pressione di lavoro, data e ora, al fine del
controllo delle autorità competenti.

                                                    7
NOVITÀ 2020 - www.aragnet.com - ARAG Srl
NOVITÀ 2020

                                       SMART 7
                                       Serie di ricevitori GPS ad alta precisione.
                                        • Modelli a doppia e tripla frequenza.
                                        • Correzioni differenziali: SBAS, Terrastar-L, Terrastar-C PRO, RTK.
                                        • Costellazioni: GPS, Glonass, BeiDou, Galileo e QZSS.

                                       SMART 2
                                       Serie di ricevitori GPS, che partendo da un modello di base
                                       ad un prezzo contenuto, possono essere aggiornati per
                                       raggiungere alte precisioni.
                                        • Sensore di inclinazione.
                                        • Modelli a singola e doppia frequenza.
                                        • Correzioni differenziale: SBAS, Terrastar-L, Terrastar-C.
                                        • Costellazioni GPS, Glonass, BeiDou, Galileo e QZSS.

     NUOVO JOYSTICK ISOBUS                                       UNIVERSAL SWITCH BOX
     PER MACCHINE IRRORATRICI
     • Trasmissione tattile all’operatore dei
       messaggi di stato mediante vibrazione.
     • 27 tasti per controllare tutte le funzioni
       della macchina.
     • Tastiera in gomma siliconica con
       retroilluminazione.
                                 20
                                     20

                                                              Nuovo pannello deviatori sequenziale
                                                                     con controllo dedicato della
                                                                          sezione centrale.

 8
NOVITÀ 2020 - www.aragnet.com - ARAG Srl

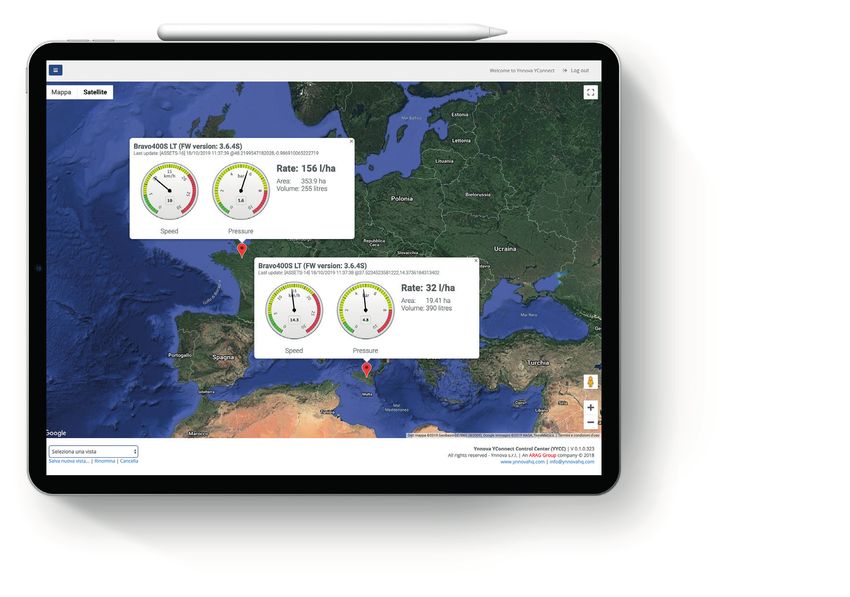

YCONNECT
YConnect è la nuova piattaforma Cloud di Ynnova che permette di monitorare, controllare e
operare nel parco macchine a distanza aumentando l’efficienza aziendale.Il sistema è composto
da una piattaforma cloud e da un dispositivo (IOTBOX) da installare sulla trattrice agricola.

Caratteristiche:
• Connettività 4G con scheda SIM integrata con copertura mondiale.
• Connettività WI-FI.
• Ricevitore Gps per localizzazione anche in assenza di altro ricevitore.
• USB Pendrive simulato per scambio file con i monitor ARAG e di terze parti.
• Porte seriali (RS232 e RS485) e CANBUS per la raccolta dati dai dispositivi a bordo macchina.

I dati raccolti vengono inviati ai server Ynnova e gestiti secondo standard di massima sicurezza.
Attraverso l’utilizzo di smartphone, tablet o PC possono essere consultati in real time da ogni
parte del mondo. Il sistema permette inoltre di impostare regole e ricevere allarmi in caso di
malfunzionamenti.

                                                                                                    9
NOVITÀ 2020 - www.aragnet.com - ARAG Srl
NOVITÀ 2020

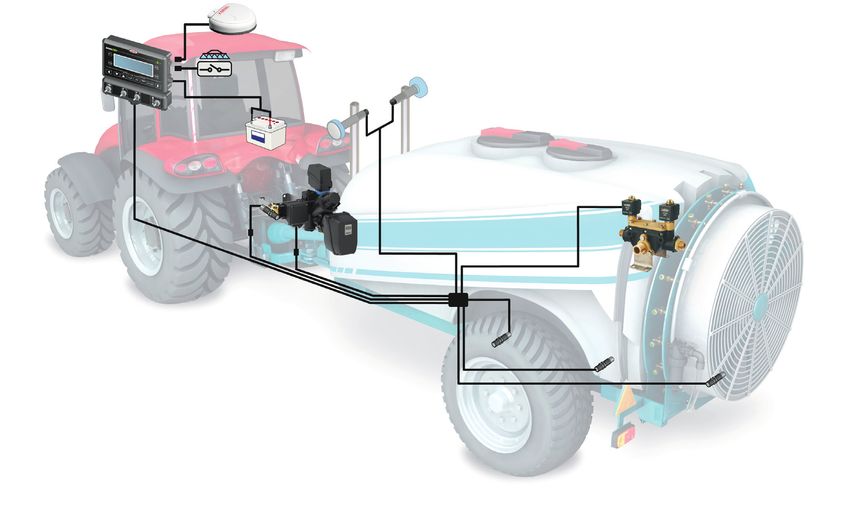

      Nuova versione Bravo 350 a collegamento diretto
      per atomizzatore senza l’utilizzo di IBX100.
      Disponibile anche con controllo paratie.

      • Rilevazione piante tramite sensori ad ultrasuoni.
      • Gestione automatico dosaggio e sezioni.
      • Controllo valvole a solenoide e motorizzate.

 10
PTFE                                        24 VOLT

Tutti i tubi interni di Orion 2 saranno prossi-
                                                  Ora disponibile anche nella versione con
mamente prodotti con rivestimento in PTFE,
                                                  alimentazione a 24 Vdc.
per ridurre la possibilità che i fitofarmaci
si possano incrostare alle pareti interne e
quindi alterare la misura.

                                      2.5/50

Nuova versione con attacchi a forchetta T5
e portata da 2.5 a 50 l/min.

                                                                                             11
NOVITÀ 2020

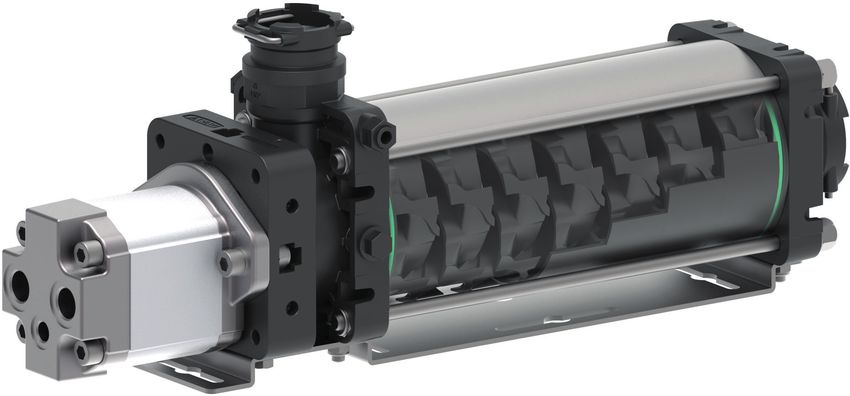

                                                    7 STADI

      La necessità di maggiore portata anche su macchine irroratrici per frutteti ci ha
      condotto allo sviluppo di una pompa della serie MSP adatta a questo scopo.
      La pompa ha 7 stadi, attacchi a forchetta e può raggiungere i 15 bar.

         15
         BAR

                                           NUOVI MOTORI CON DRENAGGIO
                                           PER POMPE MSP
                                           La richiesta di utilizzo delle pompe MSP anche su
                                           macchine trainate, ha portato allo sviluppo di
                                           nuove versioni di motori idraulici con drenaggio,
                                           che permettono il collegamento in tutta sicurezza
                                           alle trattrici, evitando rotture dovute a possibili
                                           sovrapressioni sulla linea di ritorno.

 12
VALVOLE 873T
Elettrovalvole modulari di sezione e regolazione ad alta portata:

• Attacchi a forchetta T6 maschio/femmina e T4 in uscita.
• Membrana di sfiato traspirante, per evitare la formazione di
  condensa.                                                                             T6fork
• Connettore stagno integrato a 3 poli.                                                 coupling

• Led di segnalazione alimentazione e stato segnale.
• Valvola volumetrica regolazione proporzionale 300l/min @1.5 bar.
• Valvola on-off 0.6 secondi con portata di 120l/min @0.5 bar.            T4
                                                                           fork
                                                                         coupling
• Possibile collegamento con valvole di scarico pressione specifiche.

MOTORIDUTTORI 865T

Nuovo motoriduttore per valvole di sezione e regolazione
con controllo in CANBUS.

• Valvola di regolazione con sensore di posizione.
• Disponibili con protocollo ANet e SAE-J1939.
• Led di stato per diagnostica.
• Connettore stagno integrato a 4 poli.
• Membrana di sfiato traspirante, per evitare la
  formazione di condensa.
                                                                        Sensore di posizione

CANBUS

                                                                                        13
NOVITÀ 2020

      TESTINE ATTACCO RAPIDO
      PER COLLEGAMENTO TUBO RIGIDO

      FCC80 FULLCONE CERAMIC
      • Ugello a cono pieno con inserto in ceramica e corpo in Delrin®.
      • Convogliatore facilmente removibile per la pulizia.
      • Ideale per utilizzo su atomizzatore e pompe a spalla.
      • Particolarmente indicato per l’irrorazione in presenza di vegetazione fitta.

                                                                                  Copertura

      AFC AIR FAN CERAMIC
      • Copertura costante a tutte le pressioni.
      • La struttura suddivisa in due pezzi consente una pulizia facilitata.
      • Le dimensioni standard permettono la sostituzione degli ugelli di tipo Flat Fan.
      • L’induzione d’aria crea gocce di grosse dimensioni che si dividono in gocce fini una volta
        a contatto con la superficie foliare, ottenendo una distribuzione accurata ed omogenea del
        prodotto.

                                                                                              Copertura

 14

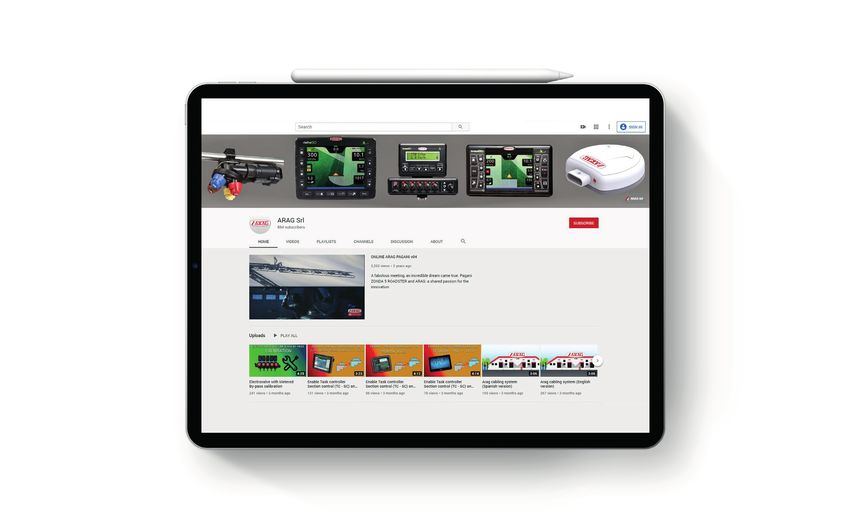

Iscriviti al nostro canale Youtube
