UNAE NAZIONALE Istituto di qualificazione delle Imprese d’installazione di impianti
UNAE Emilia e Romagna
«ore 18 UNAE ascolta le imprese“
Illuminazione
Bologna, 30-10-2020 Proprietà UNAE non riproducibile 1
LUCE BUIO Bologna, 30-10-2020 Proprietà UNAE non riproducibile 2
LA NOTTE IN ITALIA e LA LUCE ARTIFICIALE Bologna, 30-10-2020 Proprietà UNAE non riproducibile 3
Illuminazione normale
Illuminazione di sicurezza
Bologna, 30-10-2020 Proprietà UNAE non riproducibile 4
QUADRO LEGISLATIVO E NORMATIVO
DM 81‐ 2008
Articolo 22 ‐ Obblighi dei progettisti
1. I progettisti dei luoghi e dei posti di lavoro e degli impianti rispettano i
principi generali di prevenzione in materia di salute e sicurezza sul lavoro al
momento delle scelte progettuali e tecniche e scelgono attrezzature,
componenti e dispositivi di protezione rispondenti alle disposizioni legislative
e regolamentari in materia.
Articolo 63 ‐ Requisiti di salute e di sicurezza
1. I luoghi di lavoro devono essere conformi ai requisiti indicati
nell’ALLEGATO IV.
1.10. Illuminazione naturale ed artificiale dei luoghi di lavoro
1.10.1. A meno che non sia richiesto diversamente dalle necessità delle
lavorazioni e salvo che non si tratti di locali sotterranei, i luoghi di lavoro
devono disporre di sufficiente luce naturale.
In ogni caso, tutti i predetti locali e luoghi di lavoro devono essere dotati di
dispositivi che consentano un’illuminazione artificiale adeguata per
salvaguardare la sicurezza, la salute e il benessere di lavoratori.
Bologna, 30-10-2020 Proprietà UNAE non riproducibile 5
QUADRO LEGISLATIVO E NORMATIVO
Norme CEI UNI in particolare
UNI EN 10380 Illuminazione di interni con luce artificiale
UNI EN 12464‐1 Illuminazione dei posti di lavori in interni
UNI EN 12464‐2 Illuminazione dei posti di lavoro in esterno
UNI EN 15193 Prestazione energetica edifici – Requisiti
energetici per l’illuminazione
UNI EN 11248 Illuminazione stradale. Selezione delle
categorie illuminotecniche
UNI EN 13201‐2 Illuminazione stradale. Requisiti prestazionali
UNI EN 13201‐3 Illuminazione stradale. Calcolo delle Prestazioni
UNI EN 13201‐4 Illuminazione stradale. Metodi di misurazione
delle prestazioni fotometriche
Bologna, 30-10-2020 Proprietà UNAE non riproducibile 6
QUADRO LEGISLATIVO E NORMATIVO
UNI EN 11095 Illuminazione delle gallerie stradali;
UNI EN 12193 Illuminazione di installazione sportive;
CEI EN 62471 Sicurezza fotobiologica delle lampade e dei
sistemi di lampada
CEI 34‐141 Applicazione IEC 62471 alle sorgenti di
illuminazione e agli apparecchi illuminazione per
la valutazione del rischio da luce blu;
CIE TR 205/2013 Review of Lighting Quality Measures for Interior
Ligthing with LED Lighting Systems (Rassegna di
misure illuminazione di qualità per illuminazione
interna con sistemi di illuminazione a LED )
LEGGI REGIONALI SULL’INQUINAMENTO LUMINOSO ( non commento)
Bologna, 30-10-2020 Proprietà UNAE non riproducibile 7
ORIGINE DEL COLORE
L’occhio è stimolato dalle lunghezze d’onda della luce.
La lunghezza d’onda visibile, viene percepita con un colore
l’insieme dei colori determina lo spettro visibile
Il colore VIOLETTO corrisponde alla lunghezza d’onda più corta
IL ROSSO corrisponde alla lunghezza d’onda più lunga.
Tra le due le altre lunghezze d’onda corrispondenti a:
VERDE, GIALLO , ARANCIO.
La luce del sole in pieno giorno risulta bianca ed è composta da un
miscela di radiazioni a frequenza diversa.
Un raggio di luce bianca proiettato su di un prisma di vetro si
scompone nelle radiazioni delle diverse lunghezze d’onda che lo
compongono .
La successione dei colori dello spettro visibile corrisponde a quella
dell’arcobaleno.
Bologna, 30-10-2020 Proprietà UNAE non riproducibile 8
SPETTRO ELETROMAGNETICO ‐ LUCE VISIBILE
0,01 - 1 nm ultravioletti,1 - 100 nm raggi X- 100-400 nm raggi gamma;
380 nm - 680 nm Spettro ottico (visibile)
1 mm - 1cm infrarossi, 1 - 10 cm micronde 1 -1000 m onde radio
per ogni radiazione elettromagnetica
fꞏλ = v
- frequenza " f " - lunghezza d'onda "λ“- velocità propagazione “v “
380 nm - 680 nm Spettro visibile
Bologna, 30-10-2020 Proprietà UNAE non riproducibile 9
ARCOBALENO SCOMPOSIZIONE CROMATICA DELLA LUCE BIANCA un raggio di luce bianca proiettato sul prisma di vetro si scompone nelle radiazioni di diversa lunghezze d’onda che lo compongono . Bologna, 30-10-2020 Proprietà UNAE non riproducibile 10
GRANDEZZE FOTOMETRICHE FLUSSO LUMINOSO ɸ lm (lumen ) potenza radiante luminosa per la visibilità, rappresenta l'energia irradiata in ogni secondo dalla sorgente di luce, riferita alla sensibilità spettrale relativa dell'occhio umano INTENSITÀ LUMINOSA ( I ) cd = lm / sr ( candela) di una sorgente luminosa in una certa direzione il flusso luminoso emesso entro l'angolo solido unitario appoggiato alla direzione considerata. ILLUMINAMENTO (E) [ lx = lm / m² lux] Rapporto tra flusso luminoso ricevuto da una superficie e area della superficie stessa Bologna, 30-10-2020 Proprietà UNAE non riproducibile 11
GRANDEZZE FOTOMETRICHE
LUMINANZA (L) [ cd / m² ] di un elemento di una superficie emittente in
una direzione α è il rapporto fra l'intensità luminosa emessa nella
direzione considerata e l'area dell'elemento stesso proiettata sopra un
piano perpendicolare alla direzione α
L = d I / dS cos α
RADIANZA (M) lux lm/mq
Flusso luminoso emesso per unità di superficie relativo ad una superficie
emittente
Bologna, 30-10-2020 Proprietà UNAE non riproducibile 12Illuminazione normale Bologna, 30-10-2020 Proprietà UNAE non riproducibile 13
IL PROGETTO ILLUMINOTECNICO
1
4 2
3
5
Bologna, 30-10-2020 Proprietà UNAE non riproducibile 14QUALITA’ PROGETTO ILLUMINOTECNICO

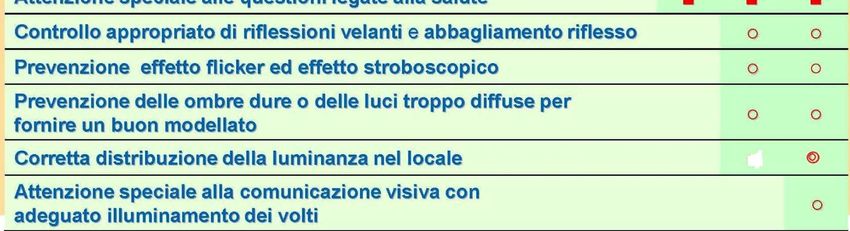

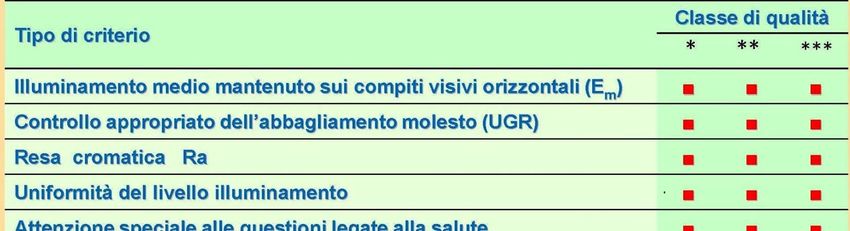

Sulla base dei requisiti illuminotecnici indicati nella
UNI EN 12464-1 si possono definire classi di qualità del progetto
illuminotecnico, un esempio in tabella
progetto illuminotecnico ( * ) base ‐ (** ) intermedio ‐ (***) buono
Bologna, 30-10-2020 Proprietà UNAE non riproducibile 15DATI IDENTIFICATIVI DELLE SORGENTI LUMINOSE
POTENZA ELETTRICA
FLUSSO LUMINOSO
EFFICIENZA LUMINOSA
DURATA
RESA CROMATICA
CALO DEL FLUSSO LUMINOSO
RISCHIO FOTOBIOLOGICO
EFFICIENZA ENERGETICA
TEMPO DI ACCENSIONE e RIACCENSIONE ,DIMMING, POSIZIONE DI FUNZIONAMENTO
Bologna, 30-10-2020 Proprietà UNAE non riproducibile 16La norma UNI EN 12464 – 1 Livelli di illuminamento
Scala degli illuminamenti raccomandati (in lux)
20 - 30 - 50 - 75 - 100 - 150 - 200 - 300 – 500
750 - 1 000 – 1 500 - 2 000 - 3 000 - 5 000
La variazione del livello d’ illuminamento deve essere del
50% per essere percepita in modo significativo.
Illuminamento di10/20 lux per distinguere il volto umano.
Bologna, 30-10-2020 Proprietà UNAE non riproducibile 17La norma UNI EN 12464 – 2 Distribuzione delle luminanze
Fattori di riflessione delle principali pareti di un locale
consigliate:
• soffitto: da 0,6 a 0,9
• pareti: da 0,3 a 0,8
• piani di lavoro: da 0,2 a 0,6
• pavimento: da 0,1 a 0,5
Bologna, 30-10-2020 Proprietà UNAE non riproducibile 18La norma UNI EN 12464 – 3 Abbagliamento UGR

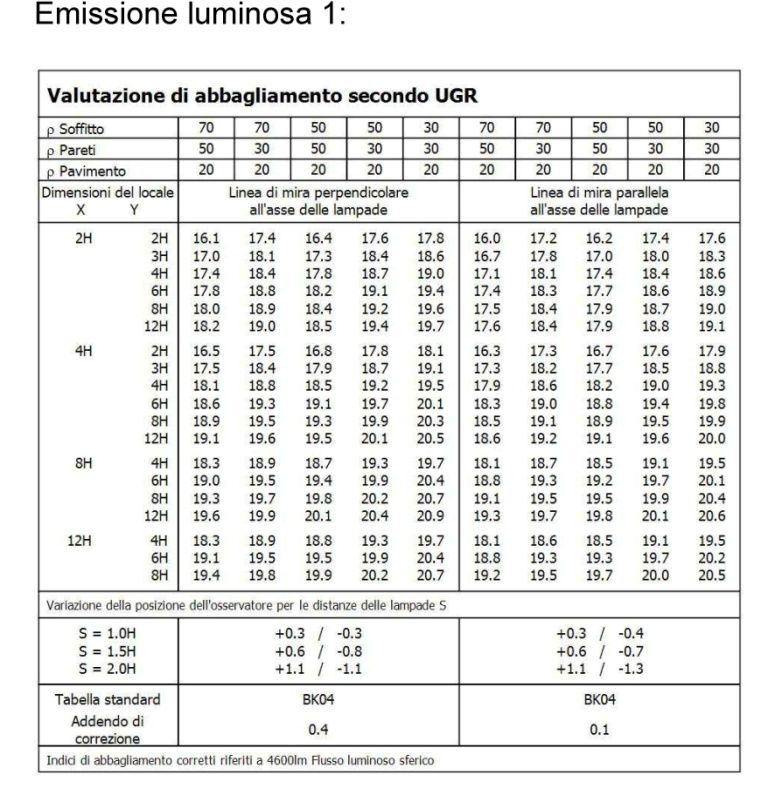

UGR, Unified Glare Rating ( class. abbagliamento unificata)
introdotto nella norma illuminazione interni UNI EN 12464-1 2004
(aggiornata nel 2011)
Deriva dalla CIE 117 del 1995- Discomfort Glare in Interior Lighting
Norma che ha sostituito la storica UNI10380 negli ambienti di lavoro ,
Abbagliamento indica la classe di qualità G che utilizzava le curve
limite di luminanza .
Scala UGR (10, 13, 16, 19, 22, 25 e 28)
più basso è il valore, minore è l’abbagliamento.
Bologna, 30-10-2020 Proprietà UNAE non riproducibile 19La norma UNI EN 12464 – 4 Apparenza del colore tonalità della luce
Apparenza del colore di una lampada si riferisce al colore
apparente ( cromaticità) della luce emessa ed è definita dalla sua
temperatura di colore correlata Tcp.
Apparenza del colore Temperatura del colore Tcp
Calda minore di 3.300 K
Intermedia da 3.300 a 5.000 K
Fredda maggiore di 5.000 K
Aspetti psicologici, estetici e la ricerca dei colori naturali alla base
della scelta della Apparenza di colore lampada.
Colonna 5 tabelle Cap. 5 “ Prospetti dei requisiti di illuminazione”
sono indicate fasce ristrette di temperature di colore per alcuni
applicazioni.
Bologna, 30-10-2020 Proprietà UNAE non riproducibile 20La norma UNI EN 12464 – 5 Resa del colore
Buona prestazione visiva, sensazione di confort e benessere si
hanno solo se i colori delle persone e degli ambienti circostanti
appaiono naturali.
L’indice della resa del colore di una sorgente luminosa è:
“ INDICE DI RESA CROMATICA Ra”, valore massimo sorgenti

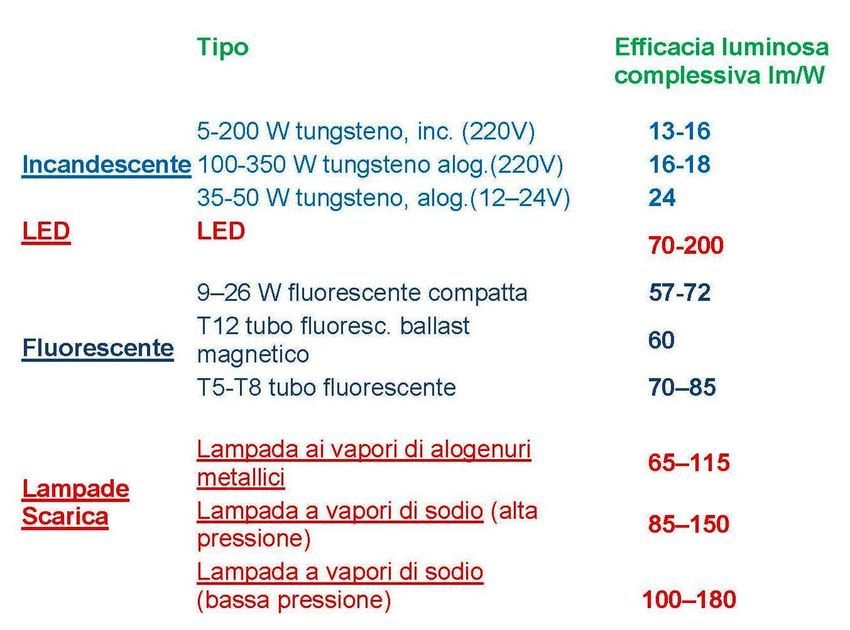

Bologna, 30-10-2020 Proprietà UNAE non riproducibile 21EFFICIENZA LUMINOSA SORGENTI LUMINOSE Bologna, 30-10-2020 Proprietà UNAE non riproducibile 22
La norma UNI EN 12464 – 1 definizioni fotometriche
Em illuminamento mantenuto , nella posizione di lavoro,
in generale il valore previsto si applica a tutto
l’ambiente o in una zona definita.
UGRL valore limite dell’abbagliamento
Uo uniformità, rapporto tra l’illuminamento minimo E min e
quello medio Ē sulla superficie esaminata.
Ra resa cromatica. Le lampade scelte devono possedere
un valore Ra uguale o maggiore.
H altezza lavoro, in genere = 0,75 m
Bologna, 30-10-2020 Proprietà UNAE non riproducibile 23La norma UNI EN 12464 ‐1
Cap.5 Prospetto dei requisiti di illuminazione
Bologna, 30-10-2020 Proprietà UNAE non riproducibile 24La norma UNI EN 12464 ‐1
Cap.5 Prospetto dei requisiti di illuminazione
Bologna, 30-10-2020 Proprietà UNAE non riproducibile 25EFFICIENZA ENERGETICA IMPIANTO ILLUMINAZIONE
La Direttiva UE 2018 /844 modifica
- la Direttiva UE 2010/31 sulla prestaz. energetica nell’edilizia
- la Direttiva UE 2012/27 sull’ efficienza energetica
È stata recepita dalla legislazione italiana
La valutazione deve comprendere i consumi energetici per:
- riscaldamento ambienti;
- acqua usi igienicosanitari;
- raffrescamento ambienti;
- illuminazione artificiale.
L’indice di prestazione energetica globale EPGL deve essere
calcolato come( D.M. 26 giugno 2009 e modifiche inerente le
linee guida nazionali per la certificazione energetica degli edifici):
EPGL = EPI + EPACS + EPE + EPL
• EPI indice climatizzazione invernale,
• EPACS indice produzione acqua calda sanitaria,
• EPE indice climatizzazione estiva
• EPL l’indice per l’illuminazione degli ambienti.

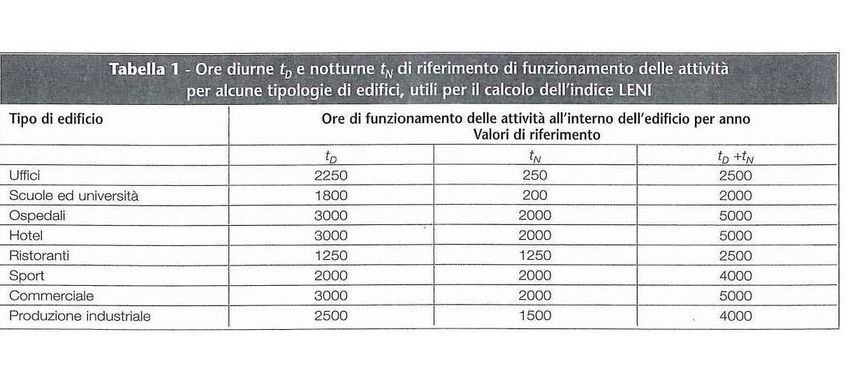

Bologna, 30-10-2020 Proprietà UNAE non riproducibile 26ORE FUNZIONAMENTO ATTIVITA’ TIPICHE ‐ UNI EN 15193 Bologna, 30-10-2020 Proprietà UNAE non riproducibile 27
RADIAZIONE SPETTRALMENTE BIANCA Per ottenere una radiazione spettralmente bianca a partire da dispositivi intrinsecamente monocromatici si utilizano due tecnologie TRICROMIA ( esempio) Tre singoli LED , emissioni lunghezze d’onda rosso,verde, blu e fasci opportunamente collimati. Tecnica utilizzata nella riproduzione digitale del colore Bologna, 30-10-2020 Proprietà UNAE non riproducibile 28
CEI EN 62471 Sicurezza fotobiologica delle lampade
e dei sistemi di lampada
LIMITE DI ESPOSIZIONE ALLE EMISIONI
GRUPPO DI RISCHIO ESENTE
GRUPPO DI RISCHIO 1
GRUPPO DI RISCHIO 2
GRUPPO DI RSCHIO 3
Bologna, 30-10-2020 Proprietà UNAE non riproducibile 29CEI EN 62471 Sicurezza fotobiologica delle lampade e
dei sistemi di lampada
Bologna, 30-10-2020 Proprietà UNAE non riproducibile 30APPARECCHI ILLUMINANTI LED Bologna, 30-10-2020 Proprietà UNAE non riproducibile 31

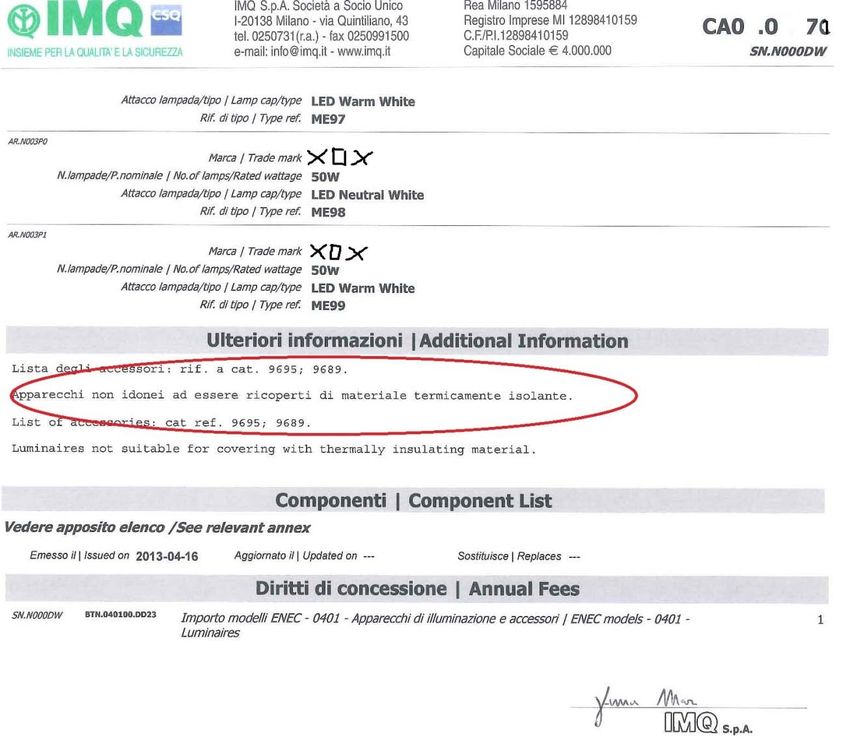

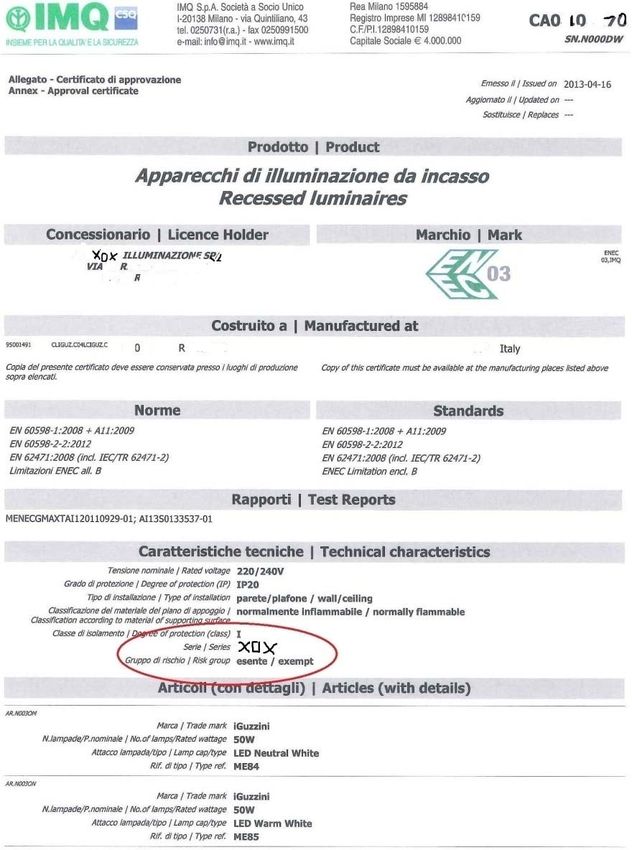

CERTIFICAZIONE IMQ APP. ILLUMINANTE INTERNO LED 39 Bologna, 30-10-2020 Proprietà UNAE non riproducibile 32
CERTIFICAZIONE IMQ APP. ILLUMINANTE INTERNO LED 39 W
Gruppo di rischio Esente
Bologna, 30-10-2020 Proprietà UNAE non riproducibile 33CERTIFICAZIONE IMQ APP. ILLUMINANTE INTERNO LED 39 W Bologna, 30-10-2020 Proprietà UNAE non riproducibile 34
CONSUMO ENERGIA CORRIDOIO CON APPAR. ILLUMIN.38W LED ( 200 lux ‐0,6 unif.‐
UGRCONSUMO ENERGIA CORRIDOIO CON APPARECCHIO ILLUMIN. 38W LED ( 200 lux ‐
0,6 unif.‐UGRCONSUMO ENERGIA CORRIDOIO CON APPARECCHIO ILLUMIN. 38W LED ( 200 lux ‐0,
unif.0,6‐UGRILLUMINAZIONE DI SICUREZZA Bologna, 30-10-2020 Proprietà UNAE non riproducibile 38
Illuminazione Di Sicurezza richiesta dalla legge Nei luoghi di lavoro - DL 9 aprile 2008, n.81- Articolo 63 - Requisiti di salute e di sicurezza-1. I luoghi di lavoro devono essere conformi ai requisiti indicati nell’ALLEGATO IV. -...omissis 1.10.7. Illuminazione sussidiaria 1.10.7.1. Negli stabilimenti e negli altri luoghi di lavoro devono esistere mezzi di illuminazione sussidiaria da impiegare in caso di necessità. 1.10.7.2. Detti mezzi devono essere tenuti in posti noti al personale, conservati in costante efficienza ed essere adeguati alle condizioni ed alle necessità del loro impiego. Se presenti più di 100 lavoratori e la loro uscita all’aperto in condizioni di oscurità non sia sicura ed agevole; quando l’abbandono imprevedibile ed immediato del governo delle macchine o degli apparecchi sia di pregiudizio per la sicurezza delle persone o degli impianti; quando si lavorino o siano depositate materie esplodenti o infiammabili, l’illuminazione sussidiaria deve essere fornita con mezzi di sicurezza atti ad entrare immediatamente in funzione in caso di necessità e a garantire una illuminazione sufficiente per intensità, durata, per numero e distribuzione delle sorgenti luminose, nei luoghi nei quali la mancanza di illuminazione costituirebbe pericolo. Se detti mezzi non sono costruiti in modo da entrare automaticamente in funzione, i dispositivi di accensione devono essere a facile portata di mano e le istruzioni sull’uso dei mezzi stessi devono essere rese manifeste al personale mediante appositi avvisi. 1.10.7.4. L’abbandono dei posti di lavoro e l’uscita all’aperto del personale deve, qualora sia necessario ai fini della sicurezza, essere disposto prima dell’esaurimento delle fonti della illuminazione sussidiaria Bologna, 30-10-2020 Proprietà UNAE non riproducibile 39
Illuminazione Di Sicurezza leggi varie Esistono poi una infinità di leggi e norme in merito, alcune • edifici pregevoli per arte e storia ed edifici che contengono biblioteche,musei, archivi,gallerie, collezioni,esposizioni,mostre e simili (-Art. 8 del D.P.R. 418/95); • sale di lettura e sale aperte al pubblico(-Art.8 del D.P.R.418/95); • auditori e sale convegno (DM 19/08/96); • luoghi intrattenimenti e spettacoli all’aperto (DM 19/08/96}; • ospedali case di riposo, Alberghi, Centri commerciali, Scuole, Uffici; • ascensori (DPR 162/99) ; • CEI 64-8 – 64-15 (locali pregievoli storia ed arte); Con richieste non sempre uguali Bologna, 30-10-2020 Proprietà UNAE non riproducibile 40
Illuminazione di sicurezza norme UNI EN 1838 - Illuminazione emergenza Definisce i requisiti illuminotecnici dei sistemi di illuminazione di emergenza, destinati a funzionare quando l'illuminazione ordinaria viene a mancare nei locali in cui è richiesta - chiarisce le diverse tipologie di illuminazione da utilizzare nei casi di emergenza UNI 11222- Impianti d’illuminazione di sicurezza negli edifici Procedure per la verifica periodica,la manutenzione,la revisione e il collaudo",nella quale viene indicato cosa deve essere testata,provato, verificato all'interno dell'impianto e quando farlo. CEI EN 50172 (34-111):definisce "come“ effettuare le verifiche CEI EN 50172 (34-111) - Sistemi illuminazione di emergenza CEI EN 60598-2-22 ( 34-22)Apparecchi di illuminazione Parte 2-22: Prescrizioni particolari - Apparecchi di emergenza Bologna, 30-10-2020 Proprietà UNAE non riproducibile 41
Illuminazione di sicurezza secondo UNI EN 1838 In caso di pericolo è necessario che si possa abbandonare l’edificio in sicurezza e che siano presenti misure di salvataggio. Per l’illuminazione di emergenza, le norme europee UNI EN 1838 stabiliscono i seguenti requisiti minimi: 1) L’illuminazione di emergenza deve fornire una luminosità pari ad almeno il doppio di quella della luna in una notte serena 2) L‘illuminazione di sicurezza deve segnalare le vie di esodo in modo che siano facilmente identificabili e possano essere agevolmente seguite fino al luogo sicuro Bologna, 30-10-2020 Proprietà UNAE non riproducibile 42
Illuminazione di sicurezza secondo UNI EN 1838
Illuminazione
di emergenza
Illuminazione Illuminazione
di sicurezza di riserva
Illuminazione Illuminazione Illuminazione di
di sicurezza Antipanico aree del compito ad
per l’esodo di aree estese alto rischio
Segnali di
sicurezza
Bologna, 30-10-2020 Proprietà UNAE non riproducibile 43Norma UNI EN Illuminazione d emergenza ILLUMINAZIONE DI EMERGENZA – Per essere utilizzata quando manca l’ alimentazione dell’illuminazione normale - totale o parziale ILLUMINAZIONE DI RISERVA - Parte dell’illuminazione di emergenza che consente di continuare la normale attività senza sostanziali cambiamenti ILLUMINAZIONE DI SICUREZZA - Parte dell’ illuminazione di emergenza destinata all’illuminazione di sicurezza per le persone durante l’evacuazione Illuminazione di sicurezza per l’esodo - Deve assicurare che i mezzi ed i segnali di fuga possano essere identificati Illuminazione antipanico - Destinata ad evitare il panico e fornire l illuminazione perché le persone possano raggiungere un luogo Illuminazione di aree ad alto rischio - Destinata a garantire l’ illuminazione dei luoghi di lavoro in cui si svolgono attività pericolose o attività legate alla sicurezza ( Sala Operativa, biglietteria, sale con video controllo delle opere) Segnali di sicurezza - Parte illuminazione di sicurezza che illumina i segnali lungo le vie di esodo che devono essere sempre illuminati per poter individuare con certezza il percorso verso il luogo sicuro. Bologna, 30-10-2020 Proprietà UNAE non riproducibile 44
Illuminazione di Sicurezza Punti Installazione Punti installazione apparecchi illuminazione sicurezza, protezione. -A almeno a 2 metri dal pavimento; -Se esiste la possibilità che siano sottoposti a danneggiamenti prechè installati ad altezza inferiore ai 2,5 m o perché l’ambiente si presta particolarmente a questi rischi, si deve prevedere una griglia metallica di protezione; -Possono essere installati a parete o a soffitto, si deve tener conto che quelli a soffitto in caso di presenza di fumo da incendio, sono più oscurati rispetto a quelli a parete; -Gli apparecchi illuminati devono essere collocati in modo da fornire illuminamento oltre che alle vie di esodo ad ogni porta di uscita . anche nei punti dove è necessario evidenziare potenziali pericoli o apparecchi di sicurezza. Bologna, 30-10-2020 Proprietà UNAE non riproducibile 45
Illuminazione Di Sicurezza posizione app.illuminanti
a) vicino (entro 2 m) ad ogni porta di uscita prevista per l'uso in emergenza
b) vicino (entro i 2 m) alle scale, in modo che ogni rampa riceva luce diretta
.
Bologna, 30-10-2020 Proprietà UNAE non riproducibile 46Illuminazione Di Sicurezza posizione app.illuminati
c) vicino (entro i 2 m) ad ogni variazione di livello; esempio scalini
d) sui segnali di sicurezza delle vie di esodo ( sul pittogramma)
e) ogni cambio di direzione ( ad esempio lungo un corridoio)
f) ad ogni intersezione di corridoi ( incroci)
g) vicino ed immediatamente all'esterno di ogni uscita
h) vicino (entro i 2 m) ad ogni punto di pronto soccorso(5lux)-
cassetta pronto soccorso)
i) vicino (entro i 2 m) ad ogni dispositivo antincendio e punto di
chiamata (5lux) )
. k) vicino ai rifugi e punti di raccolta per disabili e vicino al punto di
chiamata
ALCUNE LEGGI ESEMPIO - OSPEDALI - RICHIEDONO LIVELLI
ILLUMINAMENTO SUPERIORI ad 1 lux - VERIFICARE
Bologna, 30-10-2020 Proprietà UNAE non riproducibile 47Illuminazione di Sicurezza - pittogramma
.
Bologna, 30-10-2020 Proprietà UNAE non riproducibile 48Illuminazione Di Sicurezza Livelli illuminamento orizzontale lungo le vie di esodo Larghezza fino a 2 m : -1 lux al suolo sulla linea centrale della via di esodo, ->= 0, 5 lux per almeno 50% larghezza via di esodo; Larghezza maggiore di 2 m : si possono seguire due metodologie: 1) Si considerano più percorsi di larghezza fino a due metri ( ad . ognuno si applica quello della via di esodo di 2 m ( i lux sulle linee centrali e 0,5 lux per almeno 1 m) 2) Se non sono definite le vie di esodo , esempio spazi ampi, -0,5 lux al suolo sull'intera area non coperta, escluso fascia di 0,5 m sul perimetro dell'area stessa. Bologna, 30-10-2020 Proprietà UNAE non riproducibile 49
Illuminazione Di Sicurezza – tempo di ricarica Tempo di ricarica Ricarica completa entro 12 h per: ■ edifici scolastici (D.M. 26/08/92 All. art. 7.1) ■ attività turistico-alberghiere (D.M. 09/04/94 All. art. 9) ■ impianti sportivi (D.M. 18/03/96 art. 17) ■ locali di intrattenimento e di pubblico spettacolo (D.M. 19/08/96 All. art. 13.2 CEI 64-8 art. 752.56.1 la ricarica deve avvenire nell‘intervallo giornaliero di chiusura del locale) ■ strutture sanitarie (D.M. 18/09/02 All.art. 6) ■ uffici (D.M. 22/02/06 All. art. 9) Apparecchi di emergenza . autonomi 24h (UNI EN 60598-2-22 CEI 34-22) Bologna, 30-10-2020 Proprietà UNAE non riproducibile 50
Illuminazione Di Sicurezza uscite
Aree ad alto rischio – illuminazione di sicurezza
Se in un luogo di lavoro esiste un processo definito pericoloso si
deve pensare ad un’illuminazione di sicurezza dell’ area con un
illuminamento sul piano di riferimento non inferiore al 10% di
quello previsto per l'attività e in ogni caso almeno di 15 lux, il
tempo di intervento degli apparecchi illuminantivdeve essere tale
da fornire il flusso luminoso nominale entro 0,5 sec.
Per distinguere i colori di sicurezza la res cromatica Ra della luce
emessa dagli apparecchi illuminanti non deve essere inferiore a 40
I segnali di sicurezza:
-Con illuminazione interna o illuminati con apparecchi illuminanti
esterni, devono essere installati almeno a 2 m dal suolo e non oltre i
20 gradi sopra la vista oriz. in funzione della distanza dal segnale.
Dimensione in funzione della distanza di posizionamenti
La norma ci aiuta tramite una formula:
l=zxh
. - l (d) distanza massima di osservazione
- h altezza installazione del pittogramma
- z 100 per i segnali illuminati esternamente
200 per i segnali illuminati internamente
Bologna, 30-10-2020 Proprietà UNAE non riproducibile 51Illuminazione Di Sicurezza Sorgenti Impianto a batteria singola ■ E composto da una batteria che non richiede manutenzione, da un dispositivo di carica e di controllo ■ Alimenta il pittog. retroilluminato o altro dispositivo di sicurezza LPS (Sistema Low Power) Impianto a batteria di gruppo ■ Potenza d’uscita limitata ■ Comprende una batteria e un dispositivo di carica e di controllo ■ Alimenta i necessari dispositivi di sicurezza con una potenza impegnata fino a 1500 W e 1 ora di autonomia nominale CPS (Sistema Central Power) Impianto a batteria centrale ■ Accumulatore senza limitazione di potenza ■ Comprende una batteria, un dispositivo di carica e di controllo ■ Alimenta i dispositivi di sicurezza CPS UNI EN 50172 (34-102) SA (apparecchio di illuminazione di emergenza sempre acceso) . SE (apparec. illuminazione emergenza acceso solo in emergenza Per gli impianti con sorgente centralizzata si deve porre particolare attenzione alle caratteristiche ed al tipo di installazione dei cavi in relazione alla resistenza al fuoco Bologna, 30-10-2020 Proprietà UNAE non riproducibile 52
Illuminazione di Sicurezza-Classificazione per tempo
intervento e autonomia
Classificazione secondo disponibilità energia: CEI 64-8 sez. 352
– di continuità : l‘alimentazione apparecchi di illuminazione di
sicurezza non presenta interruzione
– ad intervento brevissimo: l‘alimentazione agli apparecchi di
illuminazione di sicurezza avviene in un tempo < 0,15 s
– ad intervento breve: l‘aliment. agli apparecchi illuminazione di
sicurezza e disponibile in un tempo > 0,15 s ma non > 0,5 s
– ad intervento medio: l‘aliment. agli apparecchi di illuminazione
di sicurezza e disponibile in un tempo > 0,5 s ma non > 15 s
– ad intervento lungo: l‘aliment. agli apparecchi di illuminazione
di sicurezza e disponibile in un tempo > 15 s
Autonomia illuminazione sicurezza:
La UNI EN 1838, ai fini dell’esodo richiede almeno 1 h, con tempo
di intervento di 5 sec per il 50 % degli apparecchi installati, e
.
ottenimento del livello di illuminamento richiesto entro i 60 secondi.
s
Bologna, 30-10-2020 Proprietà UNAE non riproducibile 53Illuminazione di Sicurezza –totale o parziale Attivazione totale o parziale illuminazione sicurezza Per la CEI EN 50172 richiede due possibilità: - Assenza totale dell’alimentazione dell’illuminazione normale; - Assenza localizzata dell’alimentazione dell’illuminazione , ad esempio per un guasto del circuito finale, ( attenzione sulla ai cablaggio dell’impianto per ottenere questa possibilità) . Prima di iniziare il progetto, (esecuzione impianto) devono essere fornite dal responsabile Prevenzione Incendi le piante e le planimetrie dell’ edifici con riportate: -la disposizione delle vie di fuga, dei compartimenti e delle porte tagliafuoco; -la posizione dei punti di segnalazione in caso di incendio, di luoghi sicuri di cassette prontosoccorso e dell’apparecchiatura anti- incendio; . -le posizioni degli elementi strutturali che possano costituire ostacoli alla fuga. -la posizione di Aree ad alto rischio Bologna, 30-10-2020 Proprietà UNAE non riproducibile 54
Illuminazione di Sicurezza verifiche -manutenzione
Verifiche iniziali
Verifiche periodiche, Manutenzione
Revisione
impianti di illuminazione e segnalazione di sicurezza sono trattate
dalla UNI 11222 e dalla UNI EN 50172 (CEI 34-111) Sez. 7.
VERIFICA INIZIALE fa parte della verifica che l’installatore
dell’impianto elettrico e tenuto ad effettuare ai sensi di legge (DM
37/08 e CEI 64-8 art. 61.1.1), comprende la verifica della :
• corretta installazione dei componenti dell’impianto;
• corretta posizione e tipo apparecchi illuminanti secondo progetto
• idoneo funzionamento degli apparecchi in caso di emergenza ed in
funzionamento ordinario (ricarica batterie, corretta accensione,
segnalazione del dispositivo di controllo, tempo di autonomia e di
ricarica).
. • la corretta apposizione della segnaletica di sicurezza in relazione
alla distanza ed alle dimensioni e al progetto
• la rispondenza alle norme ed al progetto dei livelli di illuminamento.
Bologna, 30-10-2020 Proprietà UNAE non riproducibile 55Illuminazione di Sicurezza verifiche -manutenzione
VERIFICHE PERIODICHE MANUTENZIONE sono finalizzate a
controllare lo stato dell’illuminazione di sicurezza, per prevenire le
anomalie.
Le verifiche devono essere svolte secondo i manuali del produttore ed
in ottemperanza alle prescrizioni del manuale di manutenzione redatto
dal progettista e/o installatore ( Norme-Leggi)
Gli impianti dotati di sistema di controllo e gestione
centralizzato richiedono meno tempo ed attenzione per
adempiere alla UNI 11222 che richiede:
– VERIFICA DI FUNZIONAMENTO – semestrale
- Verifica sistema gestione e inibizione – settimanale
- Verifica delle corrette operazioni del sistema
. nel funzionamento in emergenza e delle
informazioni/ messaggi forniti dal
pannello/display - mensile
SEGUE
Bologna, 30-10-2020 Proprietà UNAE non riproducibile 56Illuminazione di Sicurezza verifica
VERIFICA AUTONOMIA Annuale si consiglia SEMESTRALE
dell’autonomia di funzionamento degli
apparecchi/sistema di illuminazione di
emergenza mediante interruzione
dell’alimentazione
VERIFICA GENERALE ANNUALE
Si riferisce sia all’efficienza degli apparecchi di sicurezza o
dell’alimentazione centralizzata sia al rispetto dei requisiti
illuminotecnici di progetto.
Per gli apparecchi sono da verificare:
– Il livello di illuminamento di locali, vie di esodo, ecc. nel
rispetto delle disposizioni legislative, normative applicabili
– la segnaletica di sicurezza in relazione alla distanza di visibilità
– Il degrado degli apparecchi e dei loro componenti
.
– Il posizionamento e la tipologia degli apparecchi installati
e le prestazioni in riferimento al progetto originale ed
alle eventuali integrazioni.
Bologna, 30-10-2020 Proprietà UNAE non riproducibile 57Illuminazione di Sicurezza Registro controlli
REGISTRO DEI CONTROLLI
Ogni impianto di illuminazione di sicurezza deve essere
accompagnato da un registro dei controlli e della manutenzione.
Il registro è affidato al responsabile dell’impianto e deve essere
a disposizione di organismi ispettivi.
Deve poter essere utilizzato per più anni e deve contenere:
• data di messa in servizio dell’impianto, con tutti i progetti, le
verifiche oltre alla dichiarazioni di conformità;
• data, breve descrizione e documentazione relativa alle eventuali
modifiche all’impianto
• data delle verifiche periodiche o di altri interventi
• estremi identificati, fiscali e firma del manutentore/verificatore
• numero di matricola o sistema di identificazione dei componenti ed
apparecchi oggetto di verifica/manutenzione
• breve descrizione degli interventi manutentivi/ispettivi o prove
effettuati con indicazione degli esiti e delle date
• caratteristiche dei principali componenti dell’impianto oggetto di
.
regolare sostituzione
• caratteristiche e modalità di funzionamento del dispositivo di prova
automatico (se previsto)
Bologna, 30-10-2020 Proprietà UNAE non riproducibile 58Illuminazione di Sicurezza esercizio GESTIONE DELL’IMPIANTO Impianto con dispositivi di controllo automatici, le informazioni vanno registrate mensilmente. Con tutti gli altri sistemi i test devono essere eseguiti e protocollati come descritto al punto b E necessario provvedere a una manutenzione regolare. L’utente/ proprietario dell’edificio deve nominare una persona che sorvegli la manutenzione del sistema per il suo corretto funzionamento. Controllo quotidiano Si deve verificare visivamente il corretto funzionamento dell’impianto di alimentazione centrale. (controllo visivo per accertarsi che il sistema sia funzionante; non e richiesto un vero e proprio test di funzionamento) Controlo eTest mensile - test di funzionamento.che devono essere eseguiti come segue: a) Ogni apparecchio per illuminazione di sicurezza va commutato . simulando la caduta dell’alimentazione dell’illuminazione generale; l’esercizio in emergenza va mantenuto per la durata necessaria a garantire che ogni lampada sia accesa. NOTA: la simulazione deve durare tanto quanto basta allo scopo del test, contenendo al minimo l’usura delle componenti del sistema come ad esempio le lampade. Bologna, 30-10-2020 Proprietà UNAE non riproducibile 59
Illuminazione di Sicurezza esercizio In questo tempo si devono ispezionare tutti gli apparecchi e la segnaletica per accertarsi che siano funzionanti correttamente e puliti. Nel caso di impianti a batteria centrale, oltre a quanto descritto al punto a) si deve controllare il corretto funzionamento del dispositivo di sorveglianza. Test annuale Nel caso si utilizzino dispositivi di controllo automatici, vanno registrati i dati riguardanti il test di autonomia. Con tutti gli altri sistemi e necessario eseguire i test mensili e in aggiunta i test seguenti: a) Ogni apparecchio d’illuminazione e ogni segnaletica retro illuminata devono essere controllato la sua entrata in ewsercizio al venir meno dell’alimentazione, inoltre va ispezionata per intero l’autonomia dichiarata dal produttore. b) Quando si ripristina l’illuminazione generale, si devono controllare tutte le lampade segnaletiche e dispositivi di misurazione per accertarsi . che l’alimentazione generale sia effettivamente ripristinata. E necessario ispezionare il corretto funzionamento del dispositivo di carica. c) Nel registro dell’impianto vanno annotati la data e i risultati dei test. Bologna, 30-10-2020 Proprietà UNAE non riproducibile 60
Registro rapporto verifiche
.
Bologna, 30-10-2020 Proprietà UNAE non riproducibile 61Registro rapporto verifiche
.
1) La numerazione è quella riportata negli elaborati AS BUILT
Bologna, 30-10-2020 Proprietà UNAE non riproducibile 62Registro rapporto verifiche
.
Bologna, 30-10-2020 Proprietà UNAE non riproducibile 63ARTE E LA MAGIA DELLA LUCE ARTIFICIALE
CREAZIONE
GIUDIZIO UNIVERSALE
CAPPELA SISTINA ROMA
livelli di illuminamento esagerati oltre i 500 lux, cosa ha in comune con il
periodo in cui l’opere è stata PENSATA E Realizzata da Michelangelo ?
E’ corretta la scelta?
Bologna, 30-10-2020 Proprietà UNAE non riproducibile 64ARTE E LA MAGIA DELLA LUCE ARTIFICIALE
SI PUO’ INTERVENIRE CON RISPETTO

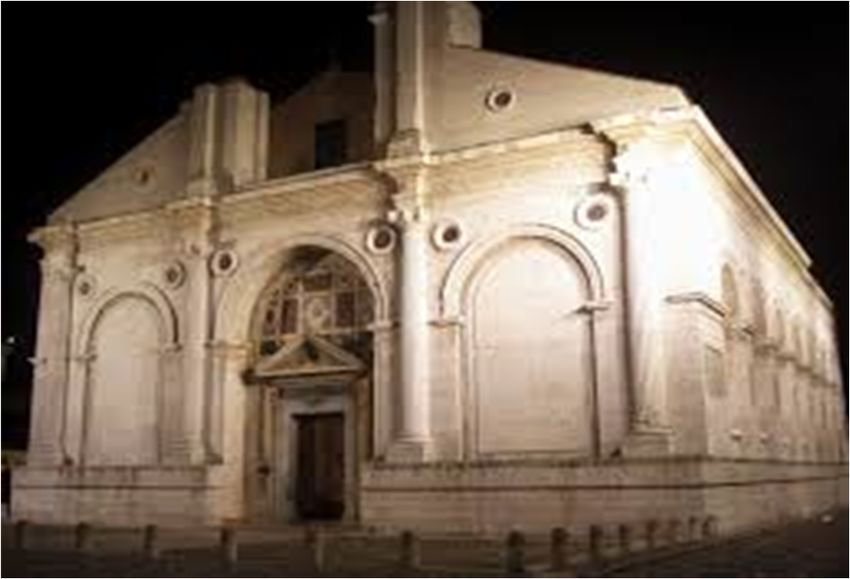

ESTERNO TEMPIO MALATESTIANO RIMINI INTERNO TEMPIO MALATESTIANO RIMINI
L. BATTISTA ALBERTI L. BATTISTA ALBERTI
30/ 35 lux SULLA PARETI 70/80 LUX SULLE PARETI
LATERALI 100/120 lux SUL piano lettura

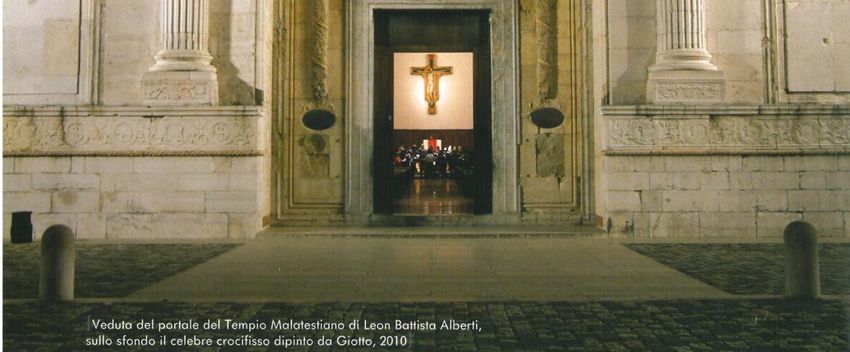

Bologna, 30-10-2020 Proprietà UNAE non riproducibile 65TEMPIO MALATESTIANO RIMINI L. BATTISTA ALBERTI esterno 30/35 lux
CROCEFISSO DI GIOTTO INTERNO 250/300 lux
Bologna, 30-10-2020 Proprietà UNAE non riproducibile 66GRAZIE PER L’ATTENZIONE
Istituto di qualificazione
delle imprese
d’installazione elettrica
Sede Nazionale di Milano
15 Albi Regionali:
Piemonte e Valle D’ Aosta
Trentino
Veneto
Liguria
Emilia-Romagna
Toscana
Marche
Umbria
Lazio
Abruzzo e Molise
Puglia
Basilicata
Calabria UNAE Nazionale
Sicilia via Saccardo, 20134 Milano
Sardegna
Tel.+39 02 21597271
E-mail: info@unae.it
Bologna, 30-10-2020 Proprietà UNAE non riproducibile 67Puoi anche leggere
