CONTROLLORE IP PER AMBIENTI MULTIPLI GESTIONE INTEGRATA DI AMBIENTI CON BACNET/IP Controller IP per la gestione di applicazioni integrate: massima trasparenza e perfetta gestione energetica.
CONTROLLORE IP PER AMBIENTI MULTIPLI
(EHNX) Gestione integrata di ambienti
Grazie alla possibilità di gestire più applicazioni, il CONTROLLORE IP PER AMBIENTI MULTIPLI all-in-one offre una maggiore
flessibilità di gestione, vantaggi in termini di efficienza, grazie al suo framework universale Niagara e alla sua libreria di
applicazioni. I flussi di lavoro operativi basati su IP e la gestione trasparente dell’energia contribuiscono a ridurre i costi
operativi complessivi.
NIAGARA
EXTENDED
Il CONTROLLORE IP PER AMBIENTI MULTIPLI di CentraLine garantisce un’efficace gestione integrata di ambienti su
base IP/BACnet ed è perfetto per il controllo di diversi tipi di applicazioni mediante l’utilizzo delle reti IP esistenti.
Offre numerosi benefici, quali:
Miglioramento Notevole riduzione Installazione e messa in
dell’efficienza energetica dei costi operativi funzione a costi vantaggiosi
Il controller liberamente programmabile Il controller si connette sia con La piattaforma basata su IP BACnet e
soddisfa qualsiasi requisito applicativo moderni dispositivi di campo sia con le soluzioni wireless tramite EnOcean
per sistemi di riscaldamento, sistemi precedenti, ottimizzando così assicurano un’installazione e una
ventilazione, aria condizionata (HVAC), il consumo totale di energia e i costi messa in funzione a costi vantaggiosi,
nonché per sistemi di illuminazione operativi complessivi delle applicazioni. sia per le nuove costruzioni sia in caso
e ombreggiamento, garantendo una di ristrutturazioni.
maggiore efficienza energetica. Fino al 50% di efficienza in più
in fase di progettazione
Flessibilità Un unico tool di programmazione,
Connessione da remoto mediante dotato di libreria delle applicazioni,
browser o moduli da parete liberamente consente di risparmiare tempo
selezionabili, per rispondere prezioso in fase di progettazione e test,
perfettamente ai requisiti di funzionalità garantendo efficienza e affidabilità
del singolo progetto. senza eguali.
Maggiore efficienza energetica
Il CONTROLLORE IP PER AMBIENTI MULTIPLI offre la
classificazione energetica “A”, la più alta secondo la norma Prestazione energetica
elevata BACS e TBM
A
EN 15232. Garantisce così fino al 30% di risparmio sui costi
energetici massimizzando al contempo comfort e benessere. BACS e TBM avanzati
BACS e TBM
B
Riduce inoltre i consumi energetici grazie a:
Standard
• Strategie comuni di controllo per tutti i sistemi HVAC,
BACS
C
nonché controlli di illuminazione e schermatura
• Generazione dell’energia basata sulla domanda per Non a efficienza
ottimizzare il raffreddamento/riscaldamento al livello di energetica BACS D
controllo degli impianti
• Flessibilità dell’applicazione nel programmare liberamente Classi di prestazione energetica - EN 15232
il fabbisogno, anche con personalizzazione stanza per stanza
Notevole riduzione
dei costi operativi
Massima flessibilità in fase di integrazione ENOCEAN
Il controllore collega e traduce i dati di quasi tutti i dispositivi o
sistemi in protocolli IP universali attraverso il framework Niagara.
Sia che si tratti di sistemi nuovi o tradizionali, il controllore
ottimizza il consumo totale di energia e il costo operativo
complessivo della vostra applicazione.
Gestione completa dell’energia

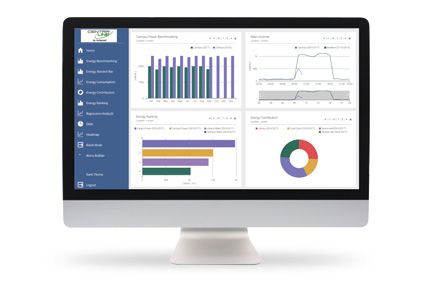

ENERGY MANAGER, l’eccezionale suite di gestione energetica, può essere integrato
nel controller per analizzare e ottimizzare il funzionamento dei vostri impianti e
ridurre il consumo energetico:
• Possibilità di visualizzare i report su ogni dispositivo che supporta HTML5
• Possibilità di definire un sistema di gestione dell’energia conforme a ISO 50001
• Possibilità di risposta automatica del controller alle anomalie rilevate dal sistema
di gestione energetica
Facile da utilizzare
Il CONTROLLORE IP PER AMBIENTI MULTIPLI vi offre il meglio di due
modalità di connessione: tramite browser da remoto o tramite moduli da
parete liberamente selezionabili. Grazie al server web integrato, potete
accedere al controller da un PC standard, tablet o smart phone. L’accesso
remoto consente la programmazione, la manutenzione, la gestione degli
allarmi, le notifiche, la programmazione in calendario e la visualizzazione
degli andamenti.
Ampia scelta di moduli da parete, pensati per rispondere perfettamente
ai requisiti di design e funzionalità dei singoli progetti. I moduli da parete
sono in grado di integrare sistemi HVAC, di illuminazione e ombreggiamento
in un unico dispositivo: con tempi e costi di cablaggio notevolmente ridotti.
Fino al 50% in più di efficienza nella fase di
progettazione Progettazione con un
singolo strumento
Libreria delle applicazioni Niagara è la piattaforma operativa ideale
La libreria delle applicazioni aiuta a per la programmazione a livello di stanze,
programmare liberamente il controller, impianti e supervisori, nonché per i test
garantendo inoltre un’efficienza ener- delle applicazioni.
getica senza eguali nonché la massima
affidabilità delle applicazioni. Generatore di documentazione
La nostra versione Niagara dispone di gene-
Liberamente programmabile ratore integrato di documentazione che crea
Il framework universale Niagara permette in automatico la documentazione specifica
una perfetta copertura applicativa per per l’applicazione, ivi comprese le informa-
qualsiasi esigenza, attraverso dispositivi e zioni di cablaggio, i grafici, i parametri dei
protocolli. blocchi funzione e gli schemi di cablaggio.
Costi di installazione notevolmente ridotti

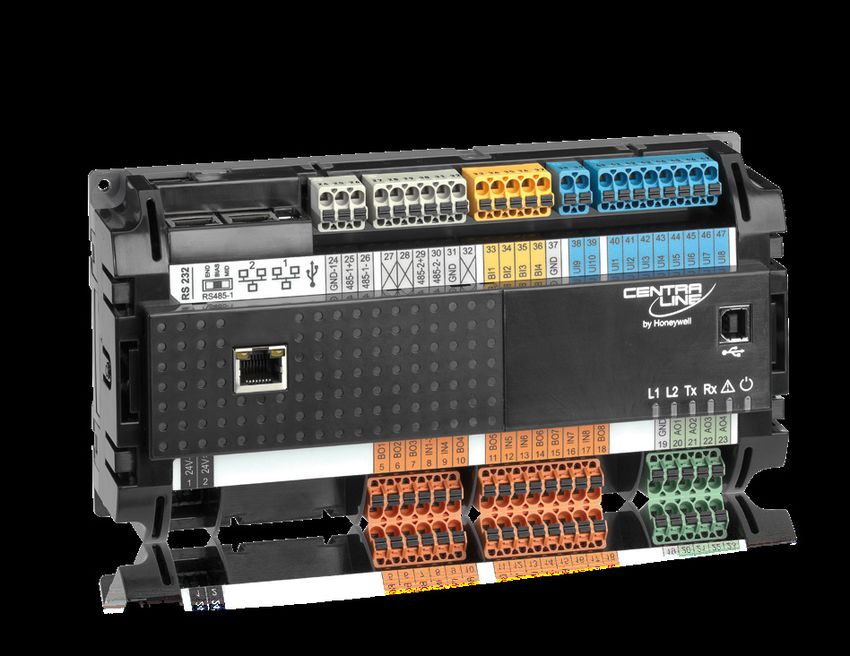

Doppie porte Ethernet Integrazione EnOcean
Il controller è dotato di doppie La semplice integrazione dei prodotti
porte Ethernet che garantiscono Honeywell PEHA EnOcean offre
un’integrazione flessibile nella rete numerosi benefici per nuove costruzioni
e la necessaria scalabilità in caso di e progetti di ristrutturazione:
applicazioni di ampia portata. • Costi di installazione fortemente ridotti,
Input/output (I/O) scalabili in quanto il cablaggio non è necessario
• Opzione con 14 e 26 moduli I/O Connettore cloud • Massima flessibilità in caso di
integrati, senza dover ricorrere a integrato Cloud
ristrutturazione degli ambienti
moduli I/O aggiuntivi Il controllore è dotato Services • Gamma prodotti completa:
• Modulo opzionale I/O compatto e misto di connettore cloud interruttori wireless e senza batterie,
• Concetto I/O Panel-Bus (da 0 a 1000 pre-installato per il monitoraggio e i sensori, attuatori per illuminazione e
punti hardware) che consente il servizi analitici basati su cloud. ombreggiamento
montaggio distribuito di Ingressi/Uscite • Manutenzione notevolmente ridotta
Ombreggiatura Illuminazione
Termostati
Sensori
Niagara eXtended (NX)
Niagara eXtended (NX) consente la progettazione con un singolo
strumento, rispondendo a tutte le esigenze applicative: dal controllo di
singoli ambienti al controllo di interi impianti, dal monitoraggio di edifici
alle soluzioni cloud.
Sviluppata a partire da Niagara 4, la piattaforma leader nel settore della
gestione integrata degli edifici, la versione NX offre ulteriori vantaggi e
valore aggiunto per clienti e partner CentraLine.
Panoramica del sistema
BACKUP & RIPRISTINO
MONITORAGGIO CLOUD
MANUTENZIONE DIGITALE
Servizi CONNETTORE CLOUD
cloud STRUMENTI DI ANALISI
APPLICAZIONI MOBILI
CONTROLLO DI IMPIANTI
CONTROLLORE IP PER
AMBIENTI MULTIPLI
CONTROLLORE
IP PER AMBIENTI
MULTIPLI BACnet IP/Modbus TCP
RS485
21°C I/O
1
Modbus
Panelbus Modulo da Moduli I/O
DISPOSITIVI DI CAMPO/IO
parete Modbus Modbus per
oscuranti
PANELBUS I/Os EnOcean
Illuminazione
BACnet MS/TP
Ombreggiatura
MERLIN NX
Termostati
SensoriInter- Inter-
Alimen- IU fix OB Relè OB Relè Tot.
Versioni tazione
IU
pull-up
IB OA
3A 10A IO
faccia faccia
Ethernet RS485
CLNXEHSERIES14ND 24VAC/DC 4 0 4 2 3 1 14 2 2
CLNXEHSERIES26ND 24VAC/DC 8 2 4 4 7 1 26 2 2

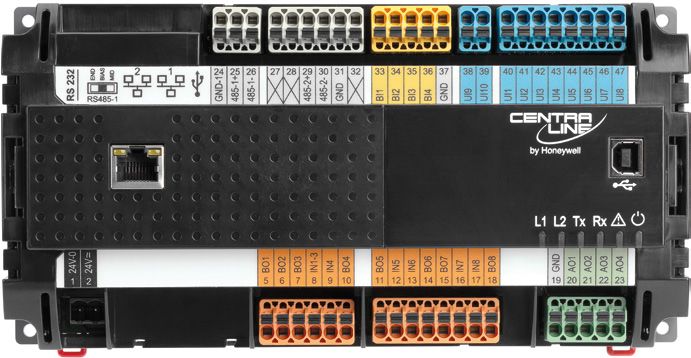

Dettagli
Input
Due
RS485-2 universali
Ethernet /
RJ45 RS485-1
Input
RS232 /
binari
RJ45
Honeywell, CentraLine e “close to you” sono marchi registrati di Honeywell Inc. Tutti gli altri marchi commerciali e marchi registrati elencati sono di proprietà delle rispettive società.
USB 2,0
LED
Output Output
binari analogici
Per trovare un ufficio CentraLine o un partner nella vostra zona, visitate il sito:
centraline.com
CentraLine CentraLine
Find a CentraLine
Honeywell Srl office Honeywell AG
orVia
partner
Philips,in12
your area at: Javastrasse 2/Hegnau
centraline.com
20900 Monza, Italia 8604 Volketswil, Svizzera
Tel. +39 03 92 16 51 Tel. +41 44 855 24 36
info-it@centraline.com info-ch@centraline.com
CentraLine è un marchio Honeywell.
Salvo modifiche. © 2020 Honeywell International Inc. IT3Z-0948GE51 R0220Puoi anche leggere
