A partire dalla data della loro ideazione i robot paralleli,
ROD
ed in particolare i robot Delta, si sono imposti nel mer-
cato dell’automazione industriale come la tipologia
di robot industriali più agile e veloce disponibile
in commercio. Questi manipolatori estremamente
efficienti sono il prodotto più evoluto della ricerca ro-
botica finalizzata alla massimizzazione delle prestazio-
ni di movimento ottenibili da un robot industriale.
A differenza dei robot paralleli, i manipolatori robotici
più tradizionali sono contraddistinti da una struttura
cinematica - ovvero una successione di corpi rigidi, i
link, interconnessi attraverso articolazioni meccaniche,
i giunti - a catena aperta o seriale. Tuttavia, qualora
siano richieste prestazioni di moto particolarmen-
UZI
te elevate, la struttura meccanica deve presentare
migliori caratteristiche di rigidezza per garantire pre-
cisioni di posizionamento adeguate. Il ricorso a strut-
ture di manipolazione a catena chiusa è in questo
caso consigliato. Nel linguaggio tecnico ci si riferisce
ad una struttura di questo tipo quando i link e i giunti
del robot sono disposti in modo da formare almeno
un anello chiuso tra base e organo terminale. Si
parla inoltre di catena chiusa complessa, se uno dei
link, che non sia la base, possiede un grado di con-
nettività maggiore o uguale a tre, ovvero se ogni link è
connesso tramite giunti ad almeno altri tre link. Una
geometria a catena chiusa particolarmente efficace è
proprio quella di tipo parallelo, in cui sono presenti più
catene cinematiche che connettono la base all’orga-
no terminale. Per esattezza un manipolatore o robot
parallelo può essere definito come un meccanismo a
catena cinematica chiusa, semplice o complessa, do-
tato di un organo terminale e composto da un numero
di gradi di libertà connessi tra di loro da almeno due
catene cinematiche indipendenti.
Come vedremo nel seguito di questo articolo, il van-
taggio di questa soluzione progettuale consiste nella
sua elevata rigidezza strutturale rispetto ai mani-
polatori a catena cinematica aperta, e nella possibilità
di ottenere velocità operative molto elevate.
4
INDICE
GUIDA AI ROBOT DELTA
1947: V. E. GOUGH STABILISCE LE
CARATTERISTICHE FONDAMENTALI
DI UN MECCANISMO CON UNA
STRUTTURA CINEMATICA A CATENA
CHIUSA IN GRADO DI POSIZIONARE
E ORIENTARE IN MODO ARBITRARIO
UNA PIATTAFORMA NELLO SPAZIO
CARTESIANO 3-DIMENSIONALE
LA NASCITA
DEI ROBOT DELTA
Nel 1947 V. E. Gough stabilì le caratteristi- uno dei vantaggi principali dei robot a geome-
che fondamentali di un meccanismo con una tria parallela, rispetto ai manipolatori seriali,
struttura cinematica a catena chiusa, che sia sia rappresentato dall’elevata precisione di
in grado di posizionare e orientare in modo posizionamento. Questo deriva dal fatto che
arbitrario una piattaforma nello spazio Car- i link della struttura lavorano principalmente in
tesiano 3-dimensionale. Per questo mecca- compressione-estensione e non sono sogget-
nismo, che prese il nome dal suo ideatore, ti a flessioni - pertanto producono deforma-
l’organo terminale è costituito da una piat- zioni molto ridotte - e dal fatto che possibili
taforma esagonale i cui vertici sono collegati errori nei sensori propriocettivi si riflettono in
ciascuno ad un link attraverso giunti sferici errori di posizionamento della piattaforma
non attuati. L’altra estremità di ogni link è at- molto contenuti. I robot paralleli sono inoltre
taccata alla base, sempre mediante un giunto caratterizzati dalla possibilità di scalare fa-
sferico, mentre un attuatore lineare permet- cilmente le proprie dimensioni - la stessa
te di modificarne attivamente la lunghezza. Il geometria può essere infatti usata sia per ro-
meccanismo di Gough è quindi una struttu- bot grandi che per micro-robot - e possono
ra meccanica parallela chiusa attuata da sei essere costruiti usando praticamente qualsia-
giunti prismatici. Successivamente D. Stewart si tipo di giunto, motore e trasmissione.
ne suggerì l’impiego nei simulatori di volo e
da allora questo meccanismo è noto con il A partire dall’ideazione della piattaforma Gou-
nome di piattaforma Gough-Stewart. L’appli- gh-Stewart, il design di tipo parallelo che si
cazione proposta da Stewart sottolinea come è affermato maggiormente nell’automazione
5
INDICE
GUIDA AI ROBOT DELTA
industriale è quello dei robot Delta. Diversa- movimenti ad una frequenza di 3 prese
mente dai bracci articolati di dimensioni più al secondo. Inoltre, per poter eseguire cor-
elevate, oggi i robot Delta sono un prodotto in rettamente il compito di posizionamento del
stock per molti costruttori, ma nel 1985, data prodotto, era necessario fornire il sistema di
della loro ideazione, solo pochi robot erano in quattro gradi di libertà: 3 traslazionali, più
grado di eseguire compiti leggeri di presa-ri- la possibilità di ruotare attorno all’asse ver-
lascio, in inglese pick-and-place, velocemen- ticale. Per poter raggiungere alte frequenze
te e con elevata ripetibilità. R. Clavel e il suo di operazione, Clavel giunse poi alla conclu-
gruppo di ricerca presso il “Robotics Systems sione che gli attuatori avrebbero dovuto es-
Laboratory” del Politecnico di Losanna (EPFL) sere collocati sulla struttura portante, in
diedero inizio allo studio che portò alla crea- modo da rendere le parti in movimento il
zione dei robot Delta dopo aver fatto visita ad più leggero possibile. Sei mesi dopo la visi-

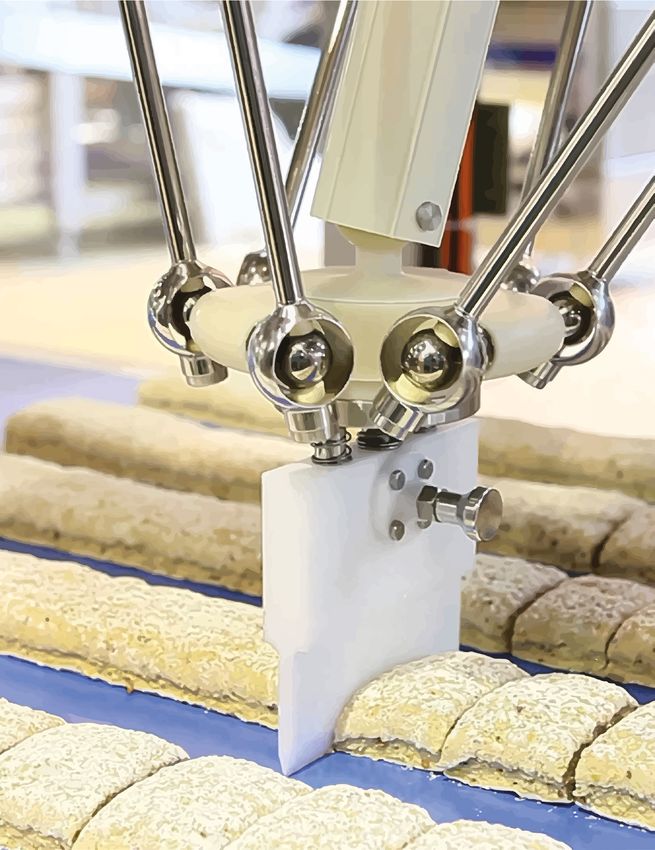

una fabbrica di cioccolato. Il team di Clavel ta alla fabbrica di cioccolato il primo prototipo
era alla ricerca di applicazioni ripetitive per di robot Delta venne alla luce e due anni dopo
robot industriali e il confezionamento di pra- il robot fu industrializzato da una piccola com-
line di cioccolato rappresentava un esempio pagnia e a seguire da tutti i maggiori costrut-
perfetto di automazione ad elevata velocità e tori di robot industriali. Oggi, a più di 30 anni
basso carico. Sulla base di questa esperien- dalla loro ideazione, i robot Delta si sono affer-
za il processo di sviluppo del primo prototi- mati come un paradigma costruttivo per
po ebbe inizio con l’introduzione di opportuni l’esecuzione di compiti di pick-and-pla-
requisiti di progettazione. Per prima cosa, ce e di ordinamento, e in tutte le applica-
il robot doveva essere in grado di compiere zioni ad elevate velocità e carichi ridotti.
6
INDICE
GUIDA AI ROBOT DELTA
LE SCELTE I MOTORI,
GENERALMENTE
PESANTI, SONO FISSATI
ALLA STRUTTURA
PROGETTUALI
PORTANTE; CIÒ
PERMETTE ALLE PARTI
MOBILI DI ESSERE MOLTO
LEGGERE E VELOCI

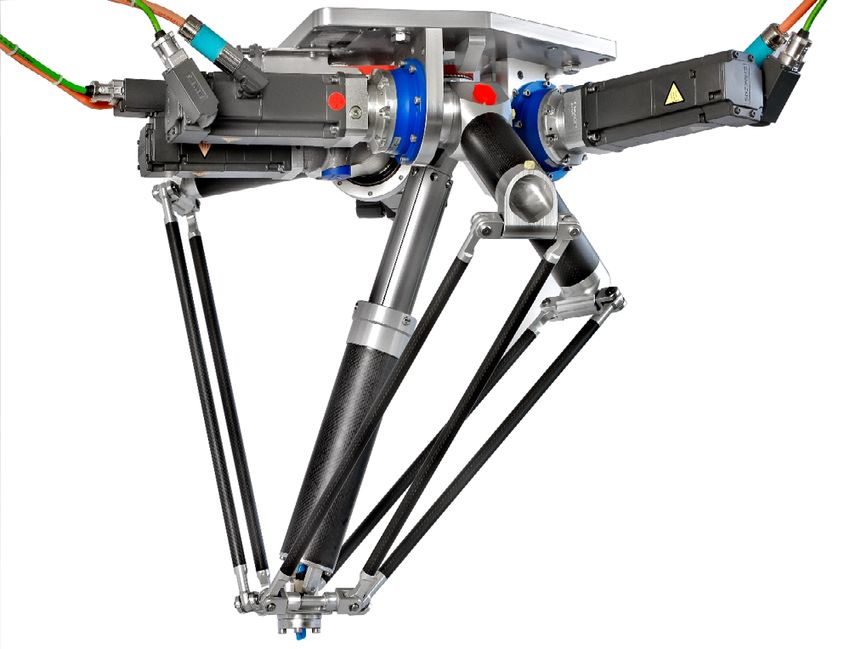

La struttura tipica di un robot Delta prevede terminale oppure alloggiato un motore ad-
3 servomotori a coppia elevata montati dizionale. Molti robot Delta sono infatti dotati
su una struttura portante rigida. Sull’al- di quattro assi di rotazione per permettere di
bero di ciascun motore, perpendicolarmente orientare l’oggetto attorno all’asse z, una volta
al suo asse di rotazione, è montato un link. che questo sia stato afferrato.
Alcuni robot utilizzano motori a presa diretta Il vantaggio principale di un robot Delta con-
(direct drive), in cui il link è montato diretta- segue dal fatto che i motori, generalmente
mente sull’albero, altri invece utilizzano delle pesanti, sono fissati alla struttura por-
riduzioni, generalmente di tipo harmo- tante. Questa soluzione permette alle par-
nic drive. I 3 link principali sono a loro volta ti mobili di essere molto leggere e veloci, a
collegati a link di connessione molto leggeri, differenza di quanto avviene solitamente per
solitamente in fibra di carbonio, disposti a pa- i manipolatori robotici seriali. Tuttavia, a se-
rallelogramma e a loro volta connessi ad una guito di questa scelta progettuale, la distanza
piattaforma centrale. Si noti come questa di- tra il polso e ciascun motore aumenta consi-
sposizione particolare sia funzionale alla limi- derevolmente, e i motori devono erogare
tazione dei movimenti di torsione della strut- maggior coppia, rispetto alla controparte
tura. I giunti posti ad entrambe le estremità seriale, per poter controbilanciare il momento
dei link a parallelogramma sono solitamente esercitato dal peso dell’oggetto manipolato
giunti sferici passivi, che possono quindi sull’albero motore. Questo effetto dinamico
muoversi liberamente. Sulla piattaforma può è uno dei motivi per cui i robot Delta hanno
essere infine montato direttamente l’organo generalmente una capacità di carico – in
7INDICE
GUIDA AI ROBOT DELTA
inglese: “payload” - limitata. Esiste infatti soluzioni possibili sono, da una parte, quella
un “trade-off” inevitabile tra velocità dell’orga- di montare il motore in alto in prossimità della
no terminale e carico movimentato, che è tipi- struttura portante, oppure di montarlo diret-
co di questa tipologia di robot: per aumentare tamente sul polso della macchina. Entrambe
la velocità del polso è necessario diminuire il le soluzioni sono caratterizzate da vantaggi e
carico manipolato; analogamente, per poter svantaggi. La prima permette di aumentare il
movimentare carichi pesanti sarà necessario payload, rendendo tuttavia necessaria l’intro-
diminuire la velocità dell’organo terminale. Ne duzione di un albero di trasmissione aggiunti-
consegue che, anche se linea di principio i vo che può pregiudicare la pulizia costruttiva.
robot Delta possono essere in grado di soste- Si noti infatti come, in aggiunta alla manuten-
nere carichi elevati, la scelta di un design zione necessaria, la presenza di cavi soggetti
più “forte” porterebbe necessariamente a torsioni e piegamenti, può talvolta interfe-
ad una riduzione della frequenza di ciclo. rire con il movimento ad alta velocità della
A quel punto la complessità del meccanismo struttura meccanica. La configurazione con
Delta si renderebbe superflua, rendendo più motore (possibilmente statico) montato sulla
opportune scelte progettuali più convenzionali piattaforma centrale, permette di evitare que-
come quella di un robot SCARA, più lento ma sti problemi, a discapito di un incremento del
in grado di sostenere payload più elevati. peso che grava sul polso e quindi di una ridu-

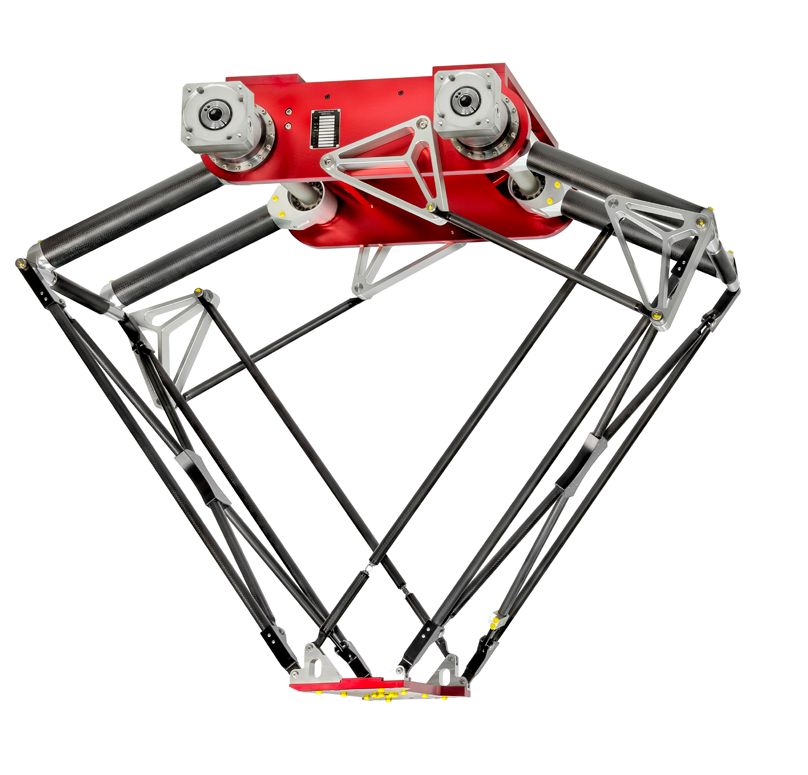

Nonostante la maggior parte dei robot Del- zione della frequenza di presa. Si osserva che
ta siano dotati di 3 link principali e 3 assi di nella prassi, sono state preferite quelle solu-
rotazione, esistono numerose configurazioni zioni costruttive che permettono di mantenere
possibili. Ad esempio, una configurazio- staticità del motore con trasmissione di
ne con 4 motori e 4 link principali, può adeguata coppia torcente.
permettere di aumentare sia la frequen- La maggior parte delle applicazioni per robot
za di presa sia il carico movimentato. In Delta richiedono generalmente configurazio-
generale, sono da prediligere quelle soluzioni ni a 4 assi di rotazione. Esistono tuttavia
progettuali che garantiscono una maggiore applicazioni in cui è richiesto di poter
solidità e rigidezza strutturale, a parità di peso ruotare l’oggetto non solo lungo l’asse z
e di ingombro. A riguardo, la possibilità di ma anche lungo l’asse x o y. Si pensi ad
personalizzare il design cinematico sulla base esempio al compito di afferrare una bottiglia
dell’applicazione specifica e dell’esigenza del distesa su un nastro trasportatore, ruotarla
cliente è un aspetto degno di nota. e ri-posizionarla diritta. Naturalmente ciò ri-
Considerazioni a parte possono essere fatte chiede di adottare una configurazione 5
per il motore responsabile della rotazione at- assi di rotazione mediante il montaggio
torno all’asse z dell’oggetto in presa. Le due di un motore aggiuntivo.
8INDICE
GUIDA AI ROBOT DELTA
LA PROGRAMMAZIONE
E IL CONTROLLO
La programmazione e il controllo di moto di un Per poter eseguire una presa efficiente, è
robot Delta sono quasi del tutto simili a quelli generalmente integrato un sistema di vi-
di un robot industriale. In generale, qualsi- sione, responsabile dell’individuazione della
asi tecnico che abbia esperienza con la posizione dell’oggetto che dovrà essere preso
programmazione di robot industriali può dal robot. Algoritmi dedicati possono inoltre
essere in grado di programmare il movi- distinguere un prodotto “buono” (quindi affer-
mento di un robot Delta. Molti costruttori rabile) da uno “cattivo” utilizzando sensori di
utilizzano infatti lo stesso linguaggio e spesso visione multipli, incluse telecamere 3D. Com-
anche lo stesso ambiente di programmazione parati alle telecamere standard RGB, i sensori
per programmare e controllare i robot Delta di visione 3D possono infatti identificare og-
così come tutti gli altri robot industriali. Esisto- getti di forme, dimensioni e colore differenti,
no tuttavia alcuni elementi di differenza. permettendo così applicazioni di ordinamento
e controllo qualità.
Lavorando ad alte velocità i robot Delta de-
vono essere programmati attentamente Una delle situazioni più interessanti è
per essere sincronizzati con gli oggetti quando più robot eseguono prese simul-
manipolati, solitamente in arrivo su un na- tanee dalla stessa linea. In questo caso
stro trasportatore. Quest’ultimo può essere un software dedicato può utilizzare le infor-
equipaggiato con un encoder che comunica mazioni provenienti dal sistema di visione per
la lettura di velocità/posizione al PLC respon- schedulare le prese e ottimizzare il tempo di
sabile del controllo dell’isola, robot inclusi. operazione di ciascun robot. Si noti tuttavia
9INDICE
GUIDA AI ROBOT DELTA
QUALSIASI TECNICO CON
ESPERIENZA CON LA
PROGRAMMAZIONE DI ROBOT
INDUSTRIALI PUÒ ESSERE IN
GRADO DI PROGRAMMARE IL
MOVIMENTO DI UN ROBOT DELTA
come un tale scenario sia realizzabile qua- in cui il movimento del robot può essere pro-
lora il costruttore dia la possibilità al grammato sulla base delle posizioni di giunto
cliente di personalizzare gli algoritmi di o cartesiane desiderate.
controllo del moto. Si parla in questo caso Alla luce di queste considerazioni emerge
di controllore di moto “aperto”. Ad oggi que- come la possibilità per il cliente di scegliere
sta possibilità è preclusa dalla maggior par- tra una configurazione di controllo “chiusa” o
te delle configurazioni di controllo “chiuse” “aperta”, dipendentemente dal tipo di appli-
disponibili in commercio: altamente affidabili cazione, rappresenti una caratteristica degna
ma al contempo scarsamente personalizzabili, di nota.
10INDICE
GUIDA AI ROBOT DELTA
LE CARATTERISTICHE
PRINCIPALI
11PRE
GUIDA AI ROBOT DELTA
LE PRESTAZIONI
INDICE
ST
Le capacità motorie di un robot Delta in termini di: velocità dell’organo
terminale, accuratezza di posizionamento e ripetibilità, sono no-
tevolmente superiori rispetto a quelle di un manipolatore robotico
seriale. I 3 assi di moto, con l’aggiunta del 4 asse di rotazione montato sul
polso, permettono di posizionare in modo arbitrario un oggetto nello spazio
3-dimensionale e di orientarlo lungo l’asse z. Tuttavia lo spettro di movi-
menti possibili è più ridotto rispetto a quello di un manipolatore seriale
a 6 o 7 gradi di libertà. I robot Delta possono infatti muoversi liberamente
all’interno di uno spazio di lavoro più contenuto, specialmente in termini di
escursione possibile lungo l’asse verticale. In aggiunta la presenza di singo-
larità cinematiche, che possono comparire all’interno dello spazio di lavoro,
complica il problema di controllo del moto.
AZI
12MAN
GUIDA AI ROBOT DELTA
LA MANUTENZIONE
INDICE
UTE
Uno dei vantaggi costruttivi dei robot Delta consiste nel fatto che la loro
struttura “aperta” risulta facilmente accessibile per un opera-
tore che esegua riparazioni ed interventi di manutenzione. A ri-
guardo si noti come, in seguito ai movimenti veloci e ripetitivi a cui sono
continuamente sottoposti, i giunti sferici e gli attacchi che connettono
tra di loro i link a parallelogramma sono soggetti ad usura e richiedono
una sostituzione periodica. Assumendo che un robot Delta stia operan-
do in condizioni nominali, le parti maggiormente soggette ad usura
sono inoltre le molle e le rondelle collocate sui link di connes-
sione che costituiscono il meccanismo parallelo. Queste componen-
ti sono solitamente poco costose e facili da sostituire in tempi brevi,
permettendo così di non dover fermare la linea troppo a lungo. Ad ogni
modo, un design costruttivo che non richieda l’impiego di molle,
NZI
e che sia finalizzato al raggiungimento di una elevata rigidezza struttu-
rale e assenza di giochi meccanici, può ridurre significativamente
gli interventi di manutenzione. Tale soluzione costruttiva, garantisce
inoltre maggiore costanza di prestazioni senza degrado della precisione
di posizionamento nel tempo.
Un’altra componente che richiede sostituzione periodica (mediamente
una volta ogni sei mesi) sono gli isolatori ad anello, di solito in nylon
o Delrin, che agiscono da cuscinetto ad attrito per ciascun servomo-
tore. Gli anelli di isolamento possono arrivare tipicamente al milione
di cicli prima di necessitare di una sostituzione. A parte questi in-
terventi è richiesto di provvedere alla lubrificazione dei servomotori
e dei gear-box. La possibilità di optare per soluzioni progettuali che
limitano o addirittura prevengono questo tipo di interventi è un fattore
da tenere sicuramente in considerazione.
I motori principali sono soggetti ad usura in modo omogeneo.
Lo stato di usura dipende dal tipo di moto che devono eseguire, ma
generalmente i tre motori superiori lavorano all’interno di uno spazio
di lavoro simmetrico. Come nella maggior parte dei robot industriali i
tre servomotori principali sono di tipo brushless: una delle soluzioni più
affidabili per movimenti start-stop veloci. Dal momento che non ci sono
spazzole all’interno di questa tipologia di motore, ma solamente un ro-
tore che si muove all’interno degli avvolgimenti di statore, le componen-
ti soggette ad usura sono praticamente assenti.
13SI
GUIDA AI ROBOT DELTA
LA SICUREZZA
INDICE
CU
I requisiti di sicurezza per robot Delta non differiscono da quelli
per un comune robot industriale. È infatti necessario montare
attorno all’isola robotizzata delle barriere protettive, che posso-
no essere o in Plexiglass o in rete metallica. Al contempo, sono
possibili dei layout aperti per quelle linee di produzione particolarmente
estese, in cui non è possibile per un operatore raggiungere le vicinanze
del robot. Un aspetto di sicurezza particolarmente rilevante per i robot
Delta, date le elevate velocità di movimentazione, è la possibilità di gua-
sti nel gripper, meccanico o ad aspirazione, montato sul polso. In caso
di guasto l’oggetto manipolato potrebbe essere scagliato in modo in-
controllato e a velocità elevata contro un operatore: da qui l’importanza
di barriere protettive a delimitare l’isola robotizzata.
REZ
14INDICE
GUIDA AI ROBOT DELTA
L’UTILIZZO
15APP
GUIDA AI ROBOT DELTA
LE APPLICAZIONI
INDICE
LIC
In generale, c’è necessità di un robot Del- per robot Delta. Molte di queste appartengono
ta qualora ci sia un’applicazione che ri- all’industria alimentare, un ambito caratte-
chieda una frequenza (rate) di presa so- rizzato da alti volumi e regolamentazioni
stenuta, con molti pezzi che si muovono su ferree in ambito di sicurezza e igiene: i
un nastro trasportatore ad una frequenza di produttori di generi alimentari devono mante-
centinaia di parti al minuto. Esistono altri robot nere degli standard elevati per il lavaggio delle
che possono arrivare a rate elevati, ma gene- attrezzature e per prevenire l’esposizione dei
ralmente non possono sostenere gli stessi rit- prodotti a possibili agenti contaminanti come
mi di un robot Delta senza incorrere in proble- lubrificanti, frammenti di metallo o plastica e
mi di surriscaldamento o di stress eccessivo polveri. Grazie alla struttura cinematica “aper-
dei motori. Prima della loro introduzione le ap- ta” del robot Delta, i motori possono essere
plicazioni possibili in ambito industriale erano isolati facilmente attraverso custodie, e
limitate dall’utilizzo di manipolatori seriali, ad molti modelli sono disponibili con una
AZI
elevato payload e velocità ridotta, come il robot classe di protezione fino a IP69K, per-
SCARA. Grazie ai robot Delta questo scenario mettendo così al robot di essere sotto-
è cambiato, dando la possibilità di incremen- posto a lavaggio ad alta pressione e ad
tare notevolmente la velocità di presa per la alte temperature. Si noti inoltre come quasi
movimentazione di masse di peso medio-bas- tutti i telescopi usino robot a geometria pa-
so. Grazie all’architettura cinematica paral- rallela come sistema di posizionamento dello
lela, i robot Delta presentano un vantaggio specchio primario e tutti i simulatori di volo - e
costruttivo intrinseco in termini di prestazioni recentemente anche quelli di guida - usano
e flessibilità, se comparati ai robot articolati una struttura parallela come piattaforma mo-
tradizionali. Queste caratteristiche li rendono bile. Anche le applicazioni mediche sono
i candidati perfetti per le applicazioni di in fase di crescita, sia nel campo della
confezionamento e di pick-and-place ad riabilitazione, che della chirurgia o per
elevata velocità. Esistono comunque appli- allenare e monitorare il movimento degli
cazioni alternative a quelle di pick-and-place arti.
16DIME
GUIDA AI ROBOT DELTA
IL DIMENSIONAMENTO
INDICE
NSIO
Sono numerosi i fattori da prendere in consi- meccanici, a discapito di una riduzione del
derazione in fase di dimensionamento di un’i- tempo di ciclo non solo a causa del peso
sola robotizzata che impieghi robot Delta. La maggiore sul polso, ma anche del tempo ne-
scelta del robot dipende principalmente dalla cessario per l’apertura e chiusura nelle fasi di
frequenza di ciclo richiesta e dalla massa presa e di rilascio, rispettivamente. Nei casi
del prodotto da movimentare; ma anche il in cui la riduzione delle prestazioni fosse tale
fattore di forma e lo spazio di lavoro rag- da rendere il tempo/ciclo troppo alto, saranno
giungibile sono variabili determinanti. Queste da prediligere soluzioni che permettano
informazioni sono disponibili nei data-she- di “attuare” meccanicamente il gripper
et forniti dal costruttore o in alternativa con motori statici montati direttamente sul-
dall’integratore di sistema. Sicuramente la piattaforma del robot.
un altro fattore importante è la scelta del grip-
per. Alcuni robot Delta possono produrre ac- Da queste considerazioni emerge con chia-
NAM
celerazioni molto elevate, pertanto se il grip- rezza il ruolo chiave della fase di dimensio-
per non può esercitare forza sufficiente, namento e di scelta del prodotto più idoneo
il prodotto afferrato può sfuggire dalla alle esigenze specifiche del cliente. Questa
presa del robot, con rischi potenziali per un è un’area in cui l’incidenza del costo di ac-
operatore che si trovi nelle vicinanze. È quin- quisto della piattaforma deve essere valutata
di importante scegliere un gripper che pos- con un’ottica a lungo termine relativamente
sa assicurare il mantenimento della presa se alla capacità di ammortamento del prodotto in
sottoposto alle accelerazioni richieste dall’ap- termini di prestazioni, manutenzione e perso-
plicazione specifica. Gli end-effector più co- nalizzazione. Si noti poi come l’esperienza
muni per robot Delta sono i gripper a ventosa, e il supporto del produttore, combinati
grazie all’attuazione veloce e all’elevata ripeti- con la disponibilità di strumenti di si-
bilità. È altresì vero che non tutti gli oggetti mulazione software, possono rendere il
possono essere manipolati con ventose. processo di dimensionamento semplice
Ad esempio, oggetti con superfici porose o ru- e rapido con la finalità di ridurre le attività
vide sono solitamente manipolati da gripper manutentive.
Tabella comparativa dei requisiti per l’acquisto di un robot Delta
Caratteristiche Base Avanzate
Numero di assi 3-4 4-6
Rigidezza strutturale (a pari cpm/payload) limitata elevata
Manutenzione giunti/link periodica limitata
Lubrificazione motori/gear-box periodica limitata/assente
Design personalizzabile √
Controllore chiuso √ √
Controllore aperto √
Software di simulazione √
17INDICE
GUIDA AI ROBOT DELTA
È IL CLIENTE CHE SCEGLIE: SE
RITIENE CHE IN PROSPETTIVA
AVRÀ BISOGNO DI MAGGIOR
FLESSIBILITÀ E MIGLIORI
PERFORMANCE, L’INVESTIMENTO
SARÀ VALSO LA PENA E SI
RIPAGHERÀ IN TEMPI BREVI
CASE
HISTORY
SOLUZIONI FLESSIBILI Sergio Bastia, Engineering department - a
E CUSTOMIZZATE seguito della richiesta di un nostro cliente.
ZETAutomation produce dal 2006 macchine Nella ricerca del fornitore adatto, ci è stato
automatiche di fine linea, in particolare incar- consigliato DCM, e si è dimostrata un’ottima
tonatrici verticali e orizzontali, con un core bu- scelta». La necessità del cliente era quella di
siness costituito principalmente da produttori manipolare delle confezioni di pannolini in di-
di tovaglioli e pannolini. 3 soci e 15 dipendenti verse modalità, ma i sistemi precedenti non
compongono la forza lavoro di questa azien- consentivano di farlo. Generalmente infatti
da, cui gravitano intorno anche due studi tec- bisogna stabilire a monte la conformazione
nici e diverso personale esterno specializzato. dei prodotti, decidendo se devono essere po-
sti nelle scatole in verticale o in orizzontale,
Oltre alla realizzazione di macchine di fine senza poter attuare cambiamenti in una fase
linea, vengono svolte anche attività di ricer- successiva.
ca e sviluppo, di assistenza, manutenzione e Continua Sergio Bastia: «Questo vincola pa-
retrofitting. Per rispondere a nuove esigenze recchio le operazioni di confezionamento,
di alcune aziende clienti, la ZETAutomation ha mentre la scelta del duopode garantisce una
iniziato a realizzare delle macchine customiz- maggiore flessibilità. I prodotti possono infatti
zate, utilizzando i robot Autonox24 distribuiti essere posti secondo diverse conformazioni:
da DCM. «Un paio di anni fa abbiamo dovuto sdraiati, su un fianco, sottosopra... Il cliente
affrontare il discorso della manipolazione di può quindi scegliere di volta in volta la moda-
prodotti con sistemi robotizzati, - ci racconta lità che preferisce».
18INDICE
GUIDA AI ROBOT DELTA
UNA SCELTA PER IL FUTURO
A seguito del collaudo ad esito positivo e
dell’installazione di due primi robot Auto-
nox24, la ZETAutomation ha acquistato da
DCM un altro duopode. «Stiamo proponendo
sempre più delle soluzioni già complete di ro-
bot, in modo da evitare modifiche successive
alle macchine. Anche se il costo è ovviamente
differente, è lo stesso cliente che fa la scel-
Il robot acquistato da ZETAutomation è il modello RVS2-A-
ta più adatta ai suoi bisogni: se ritiene che in
TS, della gamma DuoPod Robot di Autonox24. Si tratta di
prospettiva avrà bisogno di maggior flessibi-
un robot a due assi, che copre un’area di lavoro fino a
lità e migliori performance, chiaramente l’in-
750mm e regge un payload massimo di 3kg. Un vantag-
vestimento sarà valso la pena e si ripagherà
gio offerto da questo duopode è il sistema ATS di sgancio
in tempi brevi. Senza contare che si tratta
rapido, che consente un cambio di pinza veloce ed effi-
comunque di un’opzione meno onerosa del
ciente. Grazie a ciò è possibile svolgere dei lavori di spin-
dover fermare la macchina per sottoporla ad
ta, presa, sollevamento e posa del prodotto in maniera
una modifica successiva» ci spiega Sergio. Il
estremamente flessibile.
quale conclude spiegando come mai la scelta
I prodotti Autonox24 distribuiti in Italia da DCM, si carat-
è ricaduta proprio sui duopodi a marchio Au-
terizzano poi per essere controller indipendent, che per-
tonox24: “Stavamo cercando un robot che si
mette di personalizzare i robot con il sistema di control
potesse appendere al soffitto, e mano a mano
motion dei motori che il cliente utilizza sulla sua linea,
abbiamo ristretto la nostra scelta quando ab-
adattandosi alle varie esigenze. I paralleli Autonox24 si
biamo visto le capacità manipolative del robot
caratterizzano infine per precisione, dinamicità e un desi-
a due assi. Questo inoltre, rispetto ad altri pro-
gn compatto che consente installazioni poco ingombran-
dotti, si adattava meglio alla nostra macchi-
ti, data la possibilità di porli in postazioni sopraelevate,
na, e con DCM abbiamo potuto scegliere un
risparmiando spazio nell’ambiente di lavoro.
modello di dimensioni ridotte, più adatto alle
Oltre a questo, i robot autonox24 sono garantiti mainte-
nostre esigenze. Oltre a questo, la possibilità
nance free per svariati milioni di cicli. Ad oggi, con circa
di utilizzare i nostri motori e software è stato
180 modelli, Autonox24 offre la più ampia gamma di ro-
il plus che ci ha fatto propendere per i robot
bot delta sul mercato.
Autonox24».
19INDICE
GUIDA AI ROBOT DELTA
GUARDA UN ROBOT DELTA
EVOLUTO IN AZIONE
IN BREVE
Flessibilità e customizzazione sono quindi le
parole chiave per descrivere tanto i robot a
due assi di DCM che le macchine di fine linea
personalizzate proposte da ZETAutomation.
DCM distribuisce e installa da più di 40 anni
macchine piegatrici e per l’automazione: gra-
zie alle solide competenze acquisite sul cam-
po, essa è divenuta distributrice in esclusiva
di tre importanti marchi tedeschi del settore:
Guk, Kraus e Autonox24.
20INDICE
GUIDA AI ROBOT DELTA
CONCLUSIONI
I robot paralleli, e in particolare i robot Delta, sono diventati un paradigma nell’automazione
industriale per applicazioni di pick-and-place. Prima della loro introduzione le applicazioni erano
limitate dall’utilizzo di manipolatori seriali più “forti” ma lenti, ad esempio il robot SCARA. L’archi-
tettura cinematica parallela fornisce invece un elevato vantaggio meccanico in termini di presta-
zioni motorie e di accuratezza. Grazie a queste caratteristiche i robot Delta sono diventati
una soluzione praticamente incontrastata nel confezionamento e nel pick-and-place
ad elevata velocità, ed è probabile che nel futuro li vedremo diffondersi in contesti industriali
sempre più numerosi.
KEYPOINTL’architettura parallela permette ai robot
Delta di raggiungere velocità molto elevate
con una notevole precisione di posizionamento
Agilità e leggerezza rendono i robot Delta dei candida-
ti perfetti per applicazioni di confezionamento e di pi-
ck-and-place ad elevata velocità e payload medio-basso
La disponibilità di un controllore di moto
“aperto” può aumentare lo spettro di appli-
cazioni possibili e incrementarne l’efficienza
Il supporto al cliente nella fase di dimensionamento può
essere un fattore chiave per la riduzione delle attività
manutentive e per l’ottimizzazione delle prestazioni
BIBLIOGRAFIA
B. Siciliano, O. Khatib, Springer Handbook of Robotics - Chapter 18:
Parallel Mechanisms, Springer, 2016, ISBN 978-3-319-32550-7
21LE MONOGRAFIE
DI AUTOMAZIONE INTEGRATA
GUIDA AI ROBOT DELTA
REALIZZAZIONE GRAZIE AL CONTRIBUTO EDUCAZIONALE DI
Gruppo Editoriale Tecniche Nuove S.p.A. D.C.M. Srl
via Eritrea, 21 - 20157 Milano Via Piersanti Mattarella, 10
tel. +39 02.39090.1 20093 Cologno Monzese (MI)
www.automazionenews.it tel. +39 02 2626360
www.tecnichenuove.com dcmmilano@dcm-italia.it
Filiale: Via Mario Vellani Marchi, 80
41124 Modena – tel. +39 059 221564
dcmmodena@dcm-italia.it
https://dcm-italia.itPuoi anche leggere
