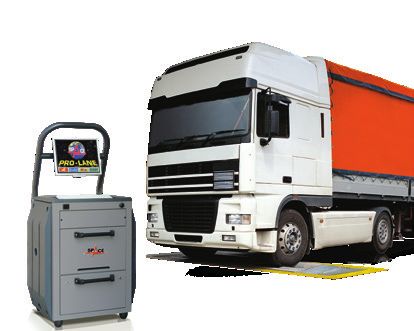

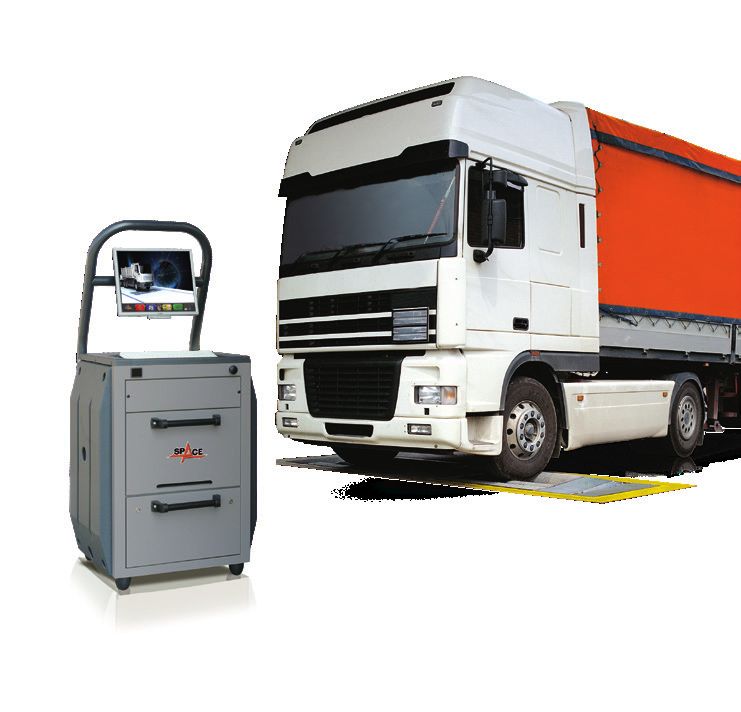

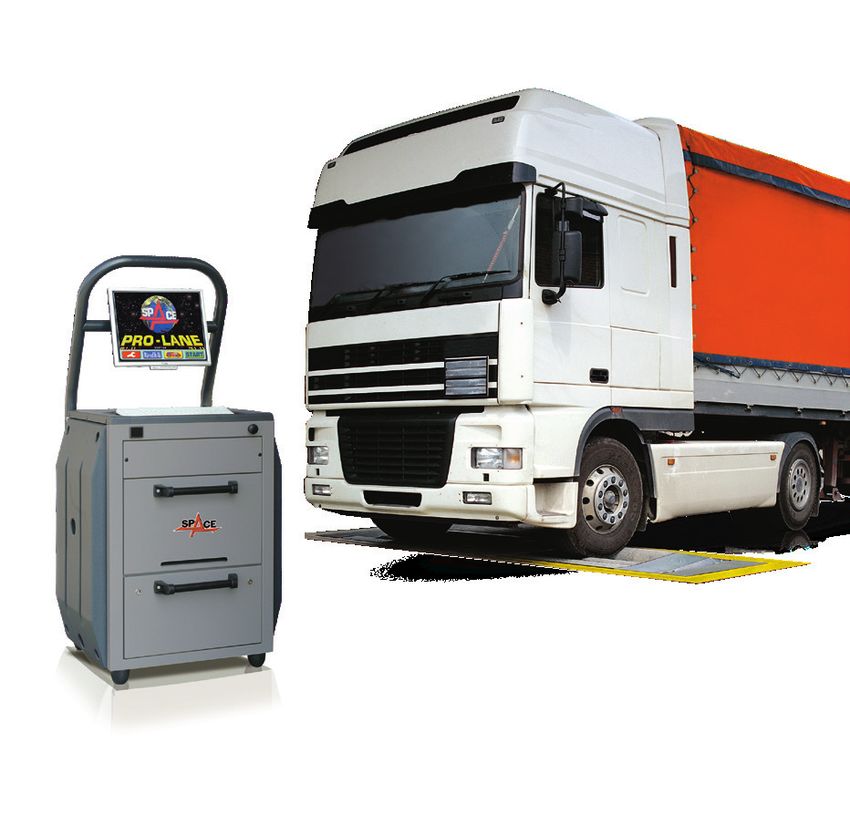

PRO-LANE
TRUCK
Linee diagnosi Commercial LKW-
veicoli pesanti vehicle test lanes Prüfstrasse
IT EN DE
9
Linee diagnosi Commercial LKW -
veicoli pesanti vehicle test lanes Prüfstrasse

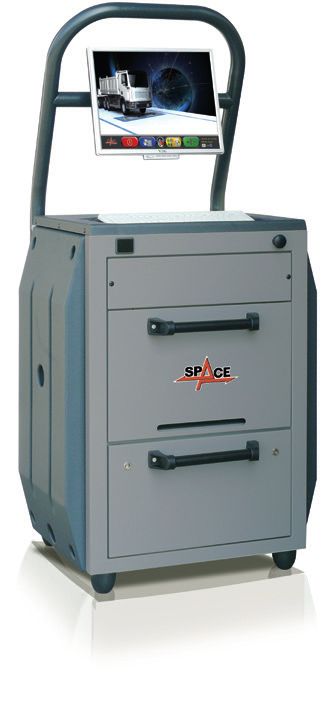

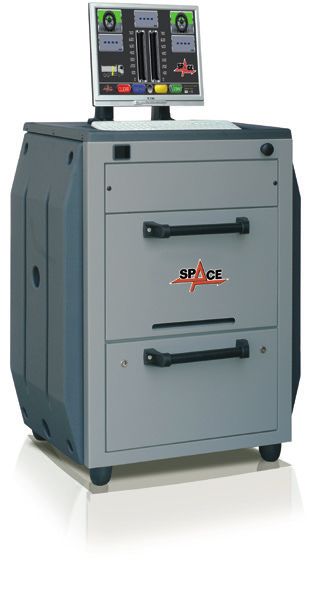

UNITA' DI CONTROLLO CONTROL UNIT STEUEREINHEIT
L'unità di controllo costituisce il The control unit represents Sämtliche Geräte werden
nucleo centrale del sistema in the heart of the system. All the an der Steuereinheit
quanto tutte le apparecchiature sono working units are linked to it. angeschlossen.
ad essa collegate.
L'interfaccia utente permette Thanks to the user interface, the Die Bedienerschnittstelle
di gestire l'apparecchiatura sia unit can be managed either by infra- läßt die Einrichtung
attraverso il telecomando a raggi red remote control or by the control sowohl über die Infrarot-
infrarossi sia attraverso la tastiera panel keyboard. Workshop heading, Fernbedienung als auch über
della consolle, che permette inoltre configuration and test modes die Konsolentastatur steuern.
l'intestazione dell'officina, il settaggio (automatic, manual test) can also Über die Tasta aufgenommen.
della configurazione e delle be entered from the keyboard. Die Daten werden dann vom
modalità di prova (prova automatica, The data received from the testing PC verarbeitet, auf dem
manuale). I dati provenienti dalle equipment are acquired by a Bildschirm gezeigt und mit
apparecchiature di prova vengono microprocessor-controlled electronic dem Printer als Graphikoutput
acquisiti da una scheda elettronica a circuit board with A/D converter. ausgedruckt.
microprocessore con convertitore A/D.
TFT MONITOR 22”
TFT MONITOR 19”
PFC 452 (→ PFB 100 series) PFC 451 (→ PFB 100 series)
PFC 601 (→ PFB 150, 200 series) PFC 501 (→ PFB 100V, 150, 200 series)
PFC 603 (→ PFB 100V, 150V, 715 series) PFC 602 (→ PFB 150V, 715 series)
PFC 400 (→ APV 700)
Il software di gestione è The management software is Die Betriebssoftware ist
caratterizzato da grande extremely user friendly and graphics ausgesprochen benutzerfreundlich
semplicità di uso ed ha una are very immediate and clear. und bietet eine schnelle und
grafica immediata ed intuitiva. Thanks to the flexibility of the intuitive Graphik. Die flexible
La flessibilità del software software, diverse operating mode Software gewährleistet
consente le più diverse modalità options are available, including: verschiedene Arbeitsmethoden
operative tra le quali: • “Manual” testing, with selection wie:
• Prova in "manuale", con and performance • “Manuelle” Prüfung mit
selezione ed esecuzione of tests directly by remote Selektierung und Ausführung
della prova direttamente da control with repeat option der Prüfung direkt über
telecomando con possibilità di (ideal for diagnosis) die Fernbedienung mit
ripetizione (ideale per attività di • “Automatic” testing, with pre- Wiederanlaufmöglichkeit (ideal für
diagnosi) selected cycle without remote Diagnosen)
• Prova in "automatico", con ciclo control operation (ideal for • “Automatische” Prüfung mit
preselezionato senza azionamento controlling) vorselektiertem Zyklus ohne
su telecomando (ideale per • “Ministerial” operating mode Betätigung der Fernbedienung
attività di controllo) testing, in conformity with legally (ideal für Kontrollen).
• Prova secondo modalità operative prescribed test procedures in • Prüfung gemäß ministeriellen
"ministeriali", in conformità a the various countries. Arbeitsmethoden in
quanto previsto dai regolamenti Übereinstimmung mit
dei vari paesi relativamente alle denUntersuchungsvorschriften der
revisioni. verschiedenen Ländern.
I componenti principali del The main system Die wichtigsten Komponenten
sistema sono: components are: des Systems sind:
PFC 400/451/452/501/601/
Unità di controllo Control unit Steuereinheit
602/603/603
Banco provafreni a rulli Roller brake tester Rollenbremsenprüfstand PFB 100/150/200/100V/150V/715
Piattaforma convergenza
Side slip tester Dynamische Spurprüfplatte APF1510000
dinamica (tracking)
Prova giochi idraulico Hydraulic play detector Gelenkspieltester PD203I
Ripetitore digitale Additional digital display Digitalverstärker SRT060D
Misuratore sforzo al pedale Pedal pressure gauge with Pedalkraftmesser Blue-Tooth SRT064BTH
Blue-Tooth Blue-Tooth data acquisition
Adattatore pedometro Pedal pressure tester adapter for Pedalkraftmesser-Adapter für SRT048
per freno a mano handbrake Handbremse
Rilevatore pressione aria Air pressure detector Luftdruckmesser
Blue-Tooth with Blue-Tooth data acquisition Blue-Tooth SRT051BTH - SRT052BTH
Centrafari Headlight tester Scheinwerfereinstellgerät CFD200 - 210 - 102 - 103
Fonometro Sound level meter Schalldruckpegelmesser AFM200
This smart APP allows to reproduce on your
smartphone and/or tablet what appears on the
monitor of the test lane’s control unit and to
operate and interact on the equipment software
directly through your electronic devices.
This smart APP allows to reproduce on your
smartphone and/or tablet what appears on the
monitor of the test lane’s control unit and to
operate and interact on the equipment software
directly through your electronic devices.
This smart APP allows to reproduce on your
smartphone and/or tablet what appears on the
monitor of the test lane’s control unit and to
operate and interact on the equipment software
directly through your electronic devices.
APF 151
Piattaforma convergenza dinamica
Side slip tester
Dynamische Spurprüfplatte
Dati Technical Technische
tecnici Data Daten
Peso massimo al passaggio Max. transit weight Max. Überfahrlast kg 10000
Trasduttore di posizione Position sensor Positionssensor kΩ 50
Campo di misura Measuring range Meßintervall m/km ±10
Peso Weight Gewicht kg 100
SRT 060D
Il ripetitore analogico visualizza, a grande distanza,
l’andamento delle forze frenanti oppure lo sbilanciamento,
il peso e gli altri parametri previsti.
The analogic repeater gives remote display of braking
force trend, unbalancing, weight and all other parameters.
Der Analoganzeiger macht den Verlauf der Bremskräfte
oder das Ungleichgewicht, das Gewicht und
die anderen vorgesehenen Parameter in großem Abstand
sichtbar.
PD 203 PD 203I
Prova giochi Play detector Gelenkspiel-tester Versione ad incasso.
Per autocarri, veicoli For lorries, commercial Für Lkw, Transporter und Pkw. Recessed version.
commerciali e autovetture. vehicles and cars. Wahl zwischen zwei Unterflur Version.
Possibilità di selezione di Possibility of selecting two power Leistungsniveaus für zwei
due livelli di potenza per levels for two fields of use: Betriebsbereiche:
due campi di utilizzo: A) Cars, commercial vehicles A) Pkw, Transporter,
A) Auto, veicoli commerciali TOTAL WEIGHT ≤ 3,5 Ton. Totalgewicht ≤ 3,5 Tonnen
PTT ≤ 3,5 Tonn. B) Lkw, Lastzug unsw.
B) Lorries, trucks and trailers, etc.
B) Autocarri, autotreni ecc. • Admitted load for axel • Zugelassene Last je
• Carico ammissibile kg 13,500 Achse 13.500 kg
per asse kg 13.500
CFD 200
Prova fari Light tester Scheinwerfer-Einstellgerät
Provafari digitale, Digital headlamp Digital-Scheinwerfereinstellgerät
traslazione su ruote tester, on wheels -auf Rollen fahrbar
CFD 210
Provafari digitale, Digital headlamp Digital-Scheinwerfereinstellgerät
traslazione su rotaia tester, on rails -auf Schiene fahrbar
AFM200 Analizzatore gas di scarico-
Fonometro opacimetro
Sound level tester Exhaust fume analyser-
opacimeter
Schalldruckpegelmesser
Abgastester/
Lichtdurchlässigkeitsmesser

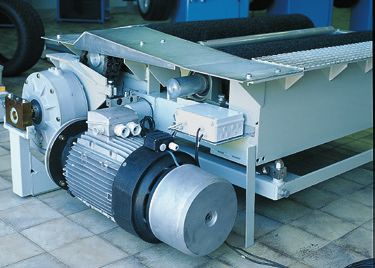

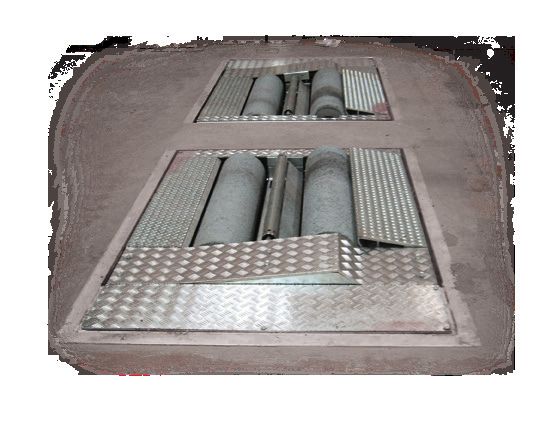

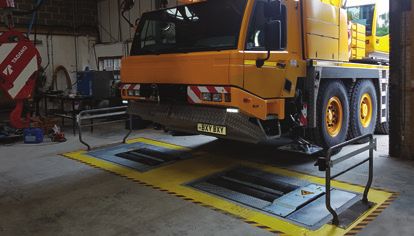

Banco provafreni a rulli
Roller brake tester
Rollenbremsenprüfstand
La robusta struttura (dimensionata per un The sturdy structure, sized Die robust dimensionierte Struktur und das
carico massimo per asse) ed il sofisticato for a maximum axle load and moderne Dehnmesstreifen-Sensorensystem
sistema di sensori di tipo estensimetrico the sophisticated system of gewährleisten hohe Meßgenauigkeit und
garantiscono elevata precisione di misura ed extensometer-type sensors ensure optimale Resultatwiederholbarkeit.
ottima ripetibilità dei risultati. high measurement precision and Die großdimensionierten Rollen mit neuer
I rulli di grandi dimensioni, con innovativo excellent result reproduction. Rollenoberfläche aus Bikomponentharz
rivestimento in resina bicomponente e The large-size rollers with innovative mit Granulatstreuung gewährleisten
dispersione di granuli di silice, assicurano silica-granule added resin coating einen optimalen Reibwert unter allen
l'aderenza ottimale in tutte le condizioni di ensure perfect grip in all test Prüfbedingungen und schützen die Reifen
prova, salvaguardando dall'usura i pneumatici. conditions and safeguard tyre wear. gegen Beschädigung.
Il banco The roller brake Der
provafreni della tester of the Rollenbremsenprüfstand
linea diagnosi diagnosis lane is ist für folgende
è previsto nelle available in the Ausführungen ausgelegt:
versioni: following model:
Motorizzazione Forza frenante massima
Motor-drive Max. brake force
Antriebsleistung Max. Bremskraft
PFB100 10 + 10 kW 30 kN
PFB150 15 + 15 kW 40 kN
PFB200 20 + 20 kW 50 kN
PFB100V 5 + 5 kW / 10 + 10 kW 6 / 30 kN
PFB150V** 7 + 7 kW / 15 + 15 kW 7 / 40 kN
PFB715** 7 + 7 kW / 15 + 15 kW 7,5 / 42 kN
** Doppia velocità (auto/autocarro)
Double speed (car/truck)
Doppelte Geschwindigkeit (PKW/LKW)
I banchi possono essere forniti:
The testers can be manufactured:
Die Prüfstände können wie folgt ausgerüstet sein:
PFB100 PFB150 PFB200 PFB100V PFB150V PFB715
Senza pesa
Without weighing equipment PFB1000000 PFB1500000 PFB2000000 / / /
ohne Waage
Senza pesa, con motori autofrenanti
Without weighing equipment, with self-
braking motors / PFB1501000 PFB2001000 PFB1001V00 PFB1501V00 PFB7151000
ohne Waage mit Motoren mit
Eigenbremsung
Con pesa dinamica integrata
With built-in dynamic weighing
equipment PFB1002000 PFB1502000 PFB2002000 / / /
mit integrierter dynamischer Waage
Con pesa dinamica integrata + motori
autofrenanti
With built-in dynamic weighing
equipment + self-braking motors
mit integrierter dynamischer Waage + / PFB1503000 PFB2003000 PFB1003V00 PFB1503V00 PFB7153000
Motoren mit Eigenbremsung
Le grandezze caratteristiche misurabili sono: These units are suitable for testing: Die meßbaren Kenngrößen sind:
• Resistenza a libero rotolamento sulla singola ruota • Single wheel drag • Rollwiderstand
• Ovalizzazione dei freni sulla singola ruota e • Brake ovality (out-of-roundness) on single • Unrundheit der Bremsen auf dem einzelnen Rad
differenza in percentuale wheels and percentage difference und Differenz in Prozent
• Forza frenante massima sulla singola ruota, • Maximum brake force on single wheel, on • Max. Bremskraft auf dem einzelnen Rad, auf der
sull'asse e totale axle and total Achse und total;
• Squilibrio alla forza frenante massima in • Maximum percentage imbalance of brake • Differenz in Prozent bei
percentuale force max. Bremskraft
• Squilibrio massimo in percentuale (squilibrio • Maximum percentage imbalance (dynamic
dinamico) imbalance) • Max. Bremskraftdifferenz in Prozent
• Efficienza totale dell'impianto frenante in • Total percentage efficiency of braking • Max. Bremskraft in Prozent
percentuale system
• Efficienza del freno a mano in percentuale • Percentage efficiency of handbrake • Max. Bremskraft der Feststellbremse in Prozent
• Ripartizione di frenata fra assale anteriore e • Braking capacity split between front and • Bremskraftverteilung zwischen Vorder- und
posteriore rear axles Hinterachse
• Peso dell'asse (nella configurazione completa di • Axle weight (in complete weighing system • Achsgewicht (Option)
sistema di pesatura) configuration)
• Forza su pedale • Pedal pressure • Pedalkraft (Option)
Queste misure sono ripetibili su ogni asse These measurements can be repeated on Die messbaren Kenngrössen beziehen sich auf jede
dell’autocarro. each axle of the vehicle. zu prüfende Achse.
Accessori / Accessories / Zubehör
SRT067
Kit carpenteria per fondazione (necessari per l’installazione dei rulli)
Foundation frame kit (necessary for rollers installation)
Einbaurahmen (nötig für die Rolleninstallierung)
SRT 064 BTH SRT 051 BTH - SRT 052 BTH
Misuratore di sforzo al pedale Rilevatore pressione aria con
con trasmissione Bluetooth. trasmissione Bluetooth.
Consente di rilevare Air pressure detector with
l'andamento dello sforzo sul Bluetooth transmission.
pedale del freno durante tutta
l'esecuzione della prova. Luftdruckaufnehmer
mit Bluetoothübertragung.
Pedal pressure tester with
Bluetooth transmission. Linea trasportabile
For determining the pressure
pattern on the brake pedal Mobile test lane
during tests Mobile Prüfstrasse
Pedalkraftmesser mit
Bluetoothübertragung
Erfaßt den Kraftverlauf auf
das Bremspedal
während des gesamten
Prüfablaufs.
SRT 048
Adattatore, misuratore,
sforzo al pedale per
freno a mano.
Pedal pressure adapter
for handbrake.
Pedalkraftmesser-
Adapter für Handbremse.
PFB 100 PFB 150 PFB 200 PFB 100V PFB 150V PFB 715
DATI TECNICI TECHNICAL DATA TECHNISCHE DATEN 0000 2000 0000 1000 2000 3000 0000 1000 2000 3000 1V00 3V00 1V00 3V00 1000 3000
Portata massima Max. transit weight Max. Überfahrlast je kg
(per asse) al passaggio per axis Achse
20000
Portata massima Max. test weight Max. Prüfgewicht je kg
(per asse) di prova per axis Achse 16000
Potenza motori Motor Motorleistung kW 2x10 2x15 2x20 2x5/10 2x7/15 2x7/15
Alimentazione Power supply Stromversorgung 3F//N230-400V-50Hz 3F//N230-400V-50Hz 3F//N230-400V-50Hz 3F//N230-400V-50Hz 3F//N230-400V-50Hz 3F//N230-400V-50Hz
Forza frenante kN
massima
Max. braking force Max. Bremskraft 30 40 50 6/30 7/40 7.5/42
Velocità di prova Test speed Prüfgeschwindigkeit km/h 2,2 2,5/5
Diametro dei rulli Roller diameter Rollen-Durchmesser mm 242
Lunghezza rulli Roller lenght Rollenlange mm 1100
Distanza esterno rulli Outside roller distance Prüfbreite mm 3000
Sopraelevazione rullo Height difference of mm
posteriore rear roller
Rollenüberhöhung 50
Coifficiente di
aderenza rulli
Coefficient of friction Reibungskoeffizient >0,75
Diametro massimo Max. mm
ruote
Max. wheel diameter
Raddurchmesser 1500
Diametro minimo Min. mm
ruote
Min. wheel diameter
Raddurchmesser 500
MORE SAFETY AND
LESS CONSUMPTION
WITH PROPERLY
TESTED VEHICLES
SPACE s.r.l. a s.u. Le caratteristiche tecniche e gli allestimenti presentati
in questo prospetto possono subire variazioni.
Le immagini riprodotte non sono vincolanti.
Via Sangano, 48 Technical data and composition presented in this
catologue may vary.
10090 Trana - Torino - ITALY Pictures reproduced are only indicative.
tel. +39-011-934.40.300 Die techn. Daten und die Ausrüstungen, die in diesem
Prospekt enthalten sind, können Änderungen erfahren.
fax +39-011-933.88.64 Deshalb sind die Abbildungen unverbindlich.
e-mail: info@spacetest.com
www.spacetest.com DTT02D (8)
Puoi anche leggere
