IKON HD PER APPLE IPAD
MANUALE DI UTILIZZO
VERSIONE SOFTWARE 1.0.0
REVISIONE DOCUMENTO 1.0
INDICE
1 PANORAMICA GENERALE......................................................................................................... 3
1.1 INTRODUZIONE.................................................................................................................... 3
1.2 REQUISITI............................................................................................................................. 3
2 SETUP.......................................................................................................................................... 4
2.1 INTRODUZIONE.................................................................................................................... 4
2.2 INSTALLAZIONE.................................................................................................................. 4
2.3 CREAZIONE NUOVO PROGETTO....................................................................................... 4
2.4 RIMOZIONE DI UN PROGETTO........................................................................................... 6
2.5 SELEZIONE DI UN PROGETTO COME PREDEFINITO.......................................................6
2.6 UTILIZZO CON IKON PDK................................................................................................... 7
2.7 SVUOTAMENTO CACHE...................................................................................................... 7
3 UTILIZZO...................................................................................................................................... 8
1 PANORAMICA GENERALE
1.1 INTRODUZIONE
IKON SERVER è un webserver di supervisione per impianti di home & building automation basati
sullo standard mondiale KNX e su alcuni tra i più diffusi sistemi tecnologici proprietari presenti sul
mercato. IKON SERVER permette di gestire tutti gli aspetti degli impianti tecnologici dell'edificio
attraverso pagine web da un qualunque PC/MAC, tablet o smartphone di ultima generazione, sia
all'interno della rete locale che da remoto.
IKON HD è una app per dispositivi Apple IPAD scaricabile gratuitamente da APP STORE, che
consente una migliore navigazione all'interno delle pagine di supervisione di IKON SERVER.
1.2 REQUISITI
IKON HD richiede un dispositivo APPLE IPAD (versione 1, 2 o 3) con versione di sistema operativo
iOS 5.0 o superiore.
E' inoltre necessario disporre di una rete WIFI in cui sia installato e configurato un IKON SERVER;
una volta configurata la APP, essa può essere anche utilizzata da remoto tramite connessione 3G,
previa configurazione del proprio collegamento internet secondo quanto riportato nel MANUALE DI
INSTALLAZIONE di IKON SERVER.
IKON HD PER APPLE IPAD – MANUALE DI UTILIZZO – PAGINA 3
2 SETUP
2.1 INTRODUZIONE
IKON HD permette di gestire uno o più IKON SERVER; per ogni webserver di supervisione è
necessario creare un progetto all'interno dell'applicazione.
2.2 INSTALLAZIONE
Per installare IKON HD sul proprio IPAD, accedere ad APP STORE e cercare “IKON”,
selezionando quindi l'applicazione gratuita IKON HD. Una volta scaricata, l'applicazione risulta
disponibile sul desktop:
Per lanciare IKON HD, premere la corrispondente icona.
2.3 CREAZIONE NUOVO PROGETTO
Per creare un nuovo progetto, procedere come segue:
• Collegare IPAD alla medesima rete WIFI in cui si trova IKON SERVER
• Selezionare la voce “IMPOSTAZIONI” dalla TOOLBAR di IKON HD
• Premere il pulsante CERCA (lente di ingrandimento) in alto, e attendere alcuni secondi per
la scansione della rete

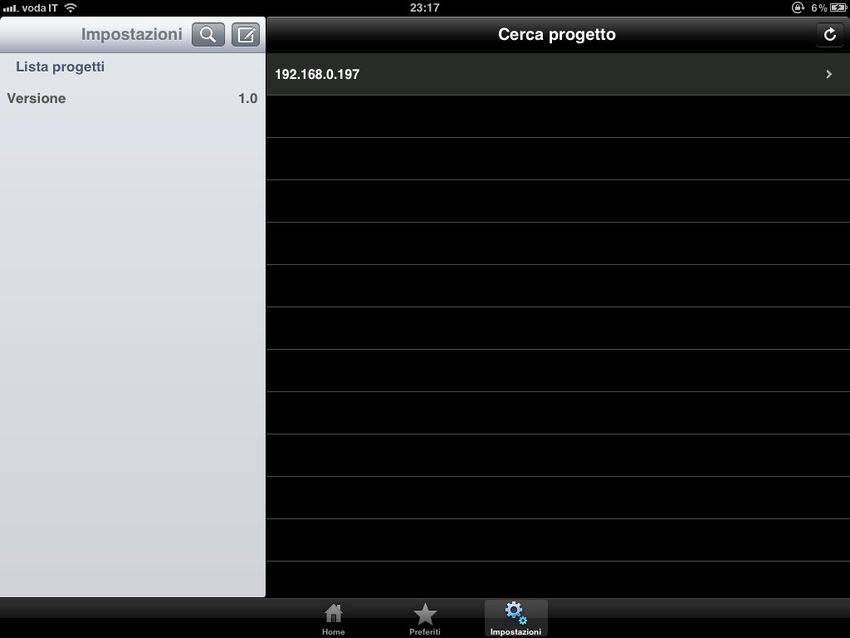

• Se IKON SERVER viene trovato all'interno della propria rete, il corrispondente indirizzo IP
viene elencato nella parte destra della schermata:
IKON HD PER APPLE IPAD – MANUALE DI UTILIZZO – PAGINA 4
• Fare click sull'indirizzo IP corrispondente ad IKON SERVER per accedere alla sua scheda
di configurazione
• Inserire le seguenti informazioni:
◦ Nome: etichetta con cui identificare il progetto
◦ Username e password: credenziali con cui accedere ad IKON SERVER
◦ Indirizzo IP locale: indirizzo IP in rete LAN / WIFI di IKON SERVER
◦ Porta locale: porta IP con cui accedere alle pagine web di IKON SERVER (predefinito:
80)
• Al termine, premere su “OK” per salvare il nuovo progetto. Il progetto risulta a questo punto
disponibile nell'elenco di sinistra.
Se il proprio IKON SERVER non viene rilevato dalla scansione automatica, procedere come
segue:
• Premere il pulsante “CREA NUOVO” a fianco del pulsante di ricerca
IKON HD PER APPLE IPAD – MANUALE DI UTILIZZO – PAGINA 5• Compilare le informazioni richieste nella scheda “NUOVO PROGETTO”, come illustrato in
precedenza
• Premere OK per confermare
Il nuovo progetto è ora pronto per essere utilizzato; consultare il capitolo successivo per le
informazioni relative all'utilizzo di IKON HD per la supervisione del proprio impianto domotico.
2.4 RIMOZIONE DI UN PROGETTO
Se si desidera rimuovere un progetto precedentemente creato, procedere come segue:
• Accedere al menu “IMPOSTAZIONI” dalla TOOLBAR di IKON HD
• Selezionare il progetto dal menu laterale
• Premere il pulsante “MODIFICA” in alto a destra
• Premere il pulsante “CANCELLA PROGETTO”
2.5 SELEZIONE DI UN PROGETTO COME PREDEFINITO
Nel caso in cui si siano configurati più di un progetto, e si desideri selezionare un progetto
differente, procedere come segue:
• Accedere al menu “IMPOSTAZIONI” dalla TOOLBAR di IKON HD
• Selezionare il progetto dal menu laterale
• Premere il pulsante “MODIFICA” in alto a destra
• Premere il pulsante “SELEZIONA PROGETTO”
La nuova selezione viene evidenziata nell'elenco dei progetti; a partire da questo momento è
possibile utilizzare il nuovo progetto.
IKON HD PER APPLE IPAD – MANUALE DI UTILIZZO – PAGINA 62.6 UTILIZZO CON IKON PDK
E' possibile utilizzare IKON HD per navigare all'interno delle pagine di IKON PDK, lo strumento di
sviluppo progetti offline scaricabile gratuitamente dal sito www.domoticalabs.com.
Per configurare IKON HD con il proprio PDK procedere come segue:
• Accedere al menu IMPOSTAZIONI di IKON HD
• Premere il pulsante “CREA NUOVO” per creare manualmente un nuovo progetto, come
illustrato precedentemente
• Inserire un nome per il progetto, e un set di credenziali valide per il progetto caricato nel
proprio PDK
• Specificare come indirizzo IP l'indirizzo IP del PC su cui è installato PDK
• Indicare “8080” come porta
Una volta completata la configurazione, il progetto è utilizzabile a tutti gli effetti come un progetto
reale. Ovviamente, il progetto PDK non può eseguire comandi, tuttavia può essere un ottimo
strumento per dimostrazioni sulle potenzialità della suite di supervisione IKON.
2.7 SVUOTAMENTO CACHE
In determinate condizioni potrebbe essere utile cancellare le cache dell'applicazione; a tale scopo
è sufficiente rimuoverla dalle applicazioni in esecuzione, e lanciarla nuovamente.
IKON HD PER APPLE IPAD – MANUALE DI UTILIZZO – PAGINA 73 UTILIZZO
IKON HD permette di navigare all'interno delle pagine di supervisione di IKON SERVER in modo
estremamente più performante e comodo di quanto non accada attraverso un browser standard
(es: SAFARI).
Una volta configurato un nuovo progetto, come descritto in precedenza, è possibile gestire il
proprio IKON SERVER premendo il pulsante “HOME” della TOOLBAR di IKON HD. Viene
mostrata la seguente schermata di caricamento:
Una volta completato il caricamento, viene mostrata la finestra di autenticazione, in cui inserire le
credenziali con cui navigare all'interno di IKON HD. Una volta effettuato il login, viene mostrata la
schermata principale di IKON SERVER, in modo del tutto analogo a quanto avviene con un
comune browser.
Rispetto ad un browser standard, tuttavia, IKON HD presenta i seguenti vantaggi:
• Pulsanti rapidi nella TOOLBAR per tornare alla pagina HOME e per accedere ai propri
PREFERITI
• Salvataggio della posizione quando l'applicazione è in background: in questo modo le
pagine di supervisione sono immediatamente disponibili quando si riapre l'applicazione
• Ottimizzazione grafica e prestazionale, per sfruttare appieno le potenzialità di IPAD:
l'esperienza di navigazione sarà all'altezza di un'applicazione nativa, pur essendo tutto
basato su pagine web!
Per ulteriori informazioni sull'utilizzo di IKON SERVER, si rimanda al MANUALE DI UTILIZZO.
