SANITARI E ACCESSORI
PER LA SICUREZZA IN BAGNO
E PER LA TERZA ETÀ
2MILA20
SANITARI E ACCESSORI
PER LA SICUREZZA IN BAGNO E PER LA TERZA ETÀ
• INTRODUZIONE • ACCESSORI
Guida alla progettazione a norma di legge pag. 1 Sedili universali » 23
dei locali igienici per disabili Doccetta a pulsante
Esempi di locali igienici realizzati » 4 Kit scarico
a norma del D.M. 236/89
Miscelatori termostatici
• AUSILI PER LA SICUREZZA
IN BAGNO SERIE EXPORT • SANITARI E ACCESSORI STORM FULL
Installazione maniglioni Serie Export » 5 Lavabo ergonomico pag. 24
Maniglioni e corrimano » 6 Mensole per lavabo ergonomico » 25
Barre di sostegno » 11 WC con apertura frontale
scarico terra e parete » 26
Specchi » 13
Sgabelli e sedili » 14 WC con apertura frontale sospeso » 27
WC con apertura frontale sospeso
con catino allungato » 28
Curva di protezione sifone » 16
Porta carta igienica Monoblocco scarico terra e parete » 29
Corrimano e maniglioni a misura Monoblocco sospeso » 30
Corrimano orizzontale interrotto Piatto doccia e box doccia » 31
per cassetta wc
Corrimano componibili » 17
• BAGNO TERZA ETÀ
Serie conforme DPR 503/96 » 32
• AUSILI PER LA SICUREZZA
IN BAGNO IN ACCIAIO
INOX SATINATO • VASCHE TERZA ETÀ
Vasca Storm 106 e accessori » 33
Maniglioni e corrimano » 18
Vasca Storm 120 e accessori » 34
Barre di sostegno » 19
Vasca Storm 140 e accessori » 34
Sedile per doccia
Specchio
• LINEA TERZA ETÀ AGEVOLA STORM
• AUSILI PER LA SICUREZZA Sanitari in ceramica » 35
IN BAGNO IN ACCIAIO Piatti doccia in ceramica » 36
RIVESTITO IN NYLON Vasca con porta » 37
Maniglioni e corrimano » 20 Miscelatori con leva ergonomica » 38
Barre di sostegno » 21 Colonna doccia con leva ergonomica » 39
Sedile per doccia Maniglioni con inserti Soft Touch » 40
Corrimano componibili » 22 Sedile doccia Soft Touch » 40
I dati e le caratteristiche indicate non impegnano Idrotrade Spa che si riserva il diritto di apportare le modifiche ritenute opportune senza obbligo di preavviso
o sostituzione. La riproduzione fotografica dei colori e delle tonalità cromatiche può non essere perfettamente fedele alla realtà.
INTRODUZIONE • SICUREZZA IN BAGNO • 1 •
Guida alla progettazione Art. 8.0.2 Deve essere garantito in particolare:
a norma di legge dei locali igienici Spazi di manovra con sedia a ruote - lo spazio necessario per l’accostamento
laterale della sedia a ruote alla tazza e,
per disabili Decreto Ministero dei Lavori Pubblici ove presenti, al bidet, alla doccia, alla
14.6.1989, n. 236 vasca da bagno, al lavatoio, alla lavatrice;
La normativa che attualmente regolamenta Prescrizioni tecniche necessarie a garanti- - la dotazione di opportuni corrimano e di
l’allestimento dei servizi igienici per disabi- re l’accessibilità, I’adattabilità e la visibili- un campanello di emergenza posto in
li si rifà sostanzialmente al D.M. 236/89 tà degli edifici privati e di edilizia residen- prossimità della tazza e della vasca.
per quanto riguarda l’edilizia privata e resi- ziale pubblica sovvenzionata e agevolata, Si deve dare preferenza a rubinetti con
denziale e al D.PR. 503/96 per edifici, ai fini del superamento e dell’eliminazione manovra a leva e, ove prevista, con eroga-
spazi e servizi pubblici. In sostanza però il delle barriere architettoniche. zione dell’acqua calda regolabile median-
D.P.R. 503/96, non fa altro che rimandare te miscelatori termostatici, e a porte scor-
completamente al D.M. 236/89 integran- Art. 2 - Definizioni revoli o che aprono verso l’esterno.
dolo con l’obbligo di prevedere I’acces- G. Per accessibilità si intende la possibilità,
sibilità ad almeno un WC ed un lavabo per anche per persone con ridotta o impedita Capo IV - Soluzioni specifiche e tecniche
ogni nucleo di servizi installato. Rispetto capacità motoria o sensoriale, di raggiunge- Art. 8 - Specifiche funzionali
alla normativa precedente (D.P.R. 384/78) re l’edificio e le sue singole unità immobilia- e dimensionali
vale la pena di sottolineare un importante ri e ambientali, di entrarvi agevolmente e di 1.6 (Servizi igienici) - Per garantire la mano-
aspetto delle suddette norme, che privile- fruirne spazi e attrezzature in condizioni di vra e l’uso degli apparecchi anche alle per-
giano l’ottenimento del risultato, ossia adeguata sicurezza e autonomia. sone con impedita capacità motoria, deve
l’abbattimento delle barriere architettoni- H. Per visitabilità si intende la possibilità, essere previsto, in rapporto agli spazi di
che, rispetto al soddisfacimento di mere anche da parte di persone con ridotta o manovra di cui al punto 8.0.2 I’accosta-
prescrizioni tecniche. Quindi, essendo il lo- impedita capacità motoria o sensoriale, di mento laterale alla tazza WC, bidet, vasca,
cale igienico l’ambiente dove ogni indivi- accedere agli spazi di relazione e ad alme- doccia, lavatrice e l’accostamento frontale al
duo desidera avere la massima autonomia, no un servizio igienico di ogni unità immo- lavabo. A tal fine devono essere rispettati i
il progettista ha la possibilità e, secondo biliare. Sono spazi di relazione gli spazi di seguenti minimi dimensionali:
noi anche il dovere, di studiare la soluzio- soggiorno o pranzo dell’alloggio e quelli dei - lo spazio necessario all’accostamento e
ne più idonea tenendo conto non solo dei luoghi di lavoro, servizio ed incontro, nei al trasferimento laterale dalla sedia a
vincoli normativi ma anche e soprattutto quali il cittadino entra in rapporto con la ruote alla tazza WC e al bidet ove previ-
delle esigenze effettive di coloro che lo uti- funzione ivi svolta. sto, deve essere minimo 100 cm misura-
lizzeranno. Allo scopo di facilitare questo I. Per adattabilità si intende la possibilità di ti dall’asse dell’apparecchio sanitario
compito riportiamo di seguito, oltre ad uno modificare nel tempo lo spazio costruito a - lo spazio necessario all’accostamento
stralcio delle normative sopra citate, alcu- costi limitati, allo scopo di renderlo comple- laterale della sedia a ruote alla vasca
ne possibili soluzioni per la realizzazione di tamente ed agevolmente fruibile anche da deve essere minimo di 140 cm lungo la
bagni a norma di legge e le specifiche tec- parte di persone con ridotta o impedita vasca con profondità minima di 80 cm
niche relative agli accessori di nostra pro- capacità motoria o sensoriale. - lo spazio necessario all’accostamento
duzione. frontale della sedia a ruote al lavabo de-
Capo II - Criteri di progettazione ve essere minimo di 80 cm misurati dal
4.1.6 - Servizi igienici bordo anteriore del lavabo.
Nei servizi igienici devono essere garantite, Relativamente alle caratteristiche degli
con opportuni accorgimenti spaziali, le apparecchi sanitari inoltre:
manovre di una sedia a ruote necessarie per - i lavabi devono avere il piano superiore
l’utilizzazione degli apparecchi sanitari. posto a 80 cm dal calpestio ed essere
Spazi di manovra necessari agli spostamenti su sedia a ruote (Quote in cm)
A rotazione di 360° B rotazione di 180° C rotazione di 90° D svolta di 90° E manovra combinata
cambiamento di direzione inversione di direzione inversione di direzione
• 2 • SICUREZZA IN BAGNO • INTRODUZIONE
sempre senza colonna con sifone prefe- AMBULANTI AMBULANTI AMBULANTI AMBULANTI
ribilmente del tipo accostato o incassato CON BASTONE CON GIRELLO CON TREPPIEDE CON GRUCCE
a parete passaggio standard passaggio standard passaggio standard
- i WC e i bidet preferibilmente sono di tipo
sospeso, in particolare l’asse della tazza
WC o del bidet deve essere posto ad una
distanza minima di 40 cm dalla parete
laterale, il bordo anteriore a 75-80 cm
dalla parete posteriore e il piano superiore
a 45-50 cm dal calpestio. Qualora l’asse
della tazza WC o bidet sia distante più di
40 cm dalla parete, si deve prevedere, a
40 cm dall’asse dell’apparecchio sanitario
un maniglione o corrimano per consentire
il trasferimento
- la doccia deve essere a pavimento, dotata
di un sedile ribaltabile e doccia a telefono. (Quote in cm)
Negli alloggi accessibili di edilizia resi- Negli alloggi di edilizia residenziale nei Spazi minimi necessari per movimento
denziale sovvenzionata di cui al capo 11 quali è previsto il requisito della visitabili- e transito disabili su sedia a ruote (cm
art. 3 deve inoltre essere prevista l’attrez- tà, il servizio igienico si intende accessibi- 65x110) con grucce e/o bastone
zabilità con maniglioni e corrimano oriz- le se è consentito almeno il raggiungimen- Se l’obiettivo delle norme citate è l’abbatti-
zontali e/o verticali in vicinanza degli to di una tazza WC e di un lavabo, da parte mento delle barriere architettoniche, appare
apparecchi; il tipo e le caratteristiche dei di persona su sedia a ruote. chiaro come la fase della progettazione, so-
maniglioni o corrimano devono essere con- prattutto per la realizzazione di nuove costru-
formi alle specifiche esigenze riscontrabili Decreto del Presidente della Repubblica zioni, assuma un’importanza decisamente ri-
successivamente all’atto dell’assegnazio- 24 luglio 1996, n° 503 - Regolamento levante. È proprio in questa fase infatti che
ne dell’alloggio e posti in opera in tale recante norme per l’eliminazione delle le barriere possono essere create o evitate.
occasione. barriere architettoniche negli edifici, In particolare, riguardo ai servizi igienici, nel
spazi e servizi pubblici progettare la disposizione degli ausili e dei
Nei servizi igienici dei locali aperti al pub- sanitari, oltre agli spazi minimi previsti dalla
blico è necessario prevedere e installare il Art. 8 - Servizi igienici pubblici normativa, è opportuno tenere conto di
corrimano in prossimità della tazza WC, 1 - Per i servizi igienici valgono le norme diverse altre variabili, ossia: i dati antropo-
posto ad altezza di 80 cm dal calpestio, e di contenuti ai punti 4.1.6 e 8.1.6 del decreto metrici, considerando però che questi varia-
diametro 3/4 cm; se fissato a parete deve del Ministero dei Lavori Pubblici 14 giugno no sensibilmente se la persona è costretta
essere posto a 5 cm dalla stessa. 1989, n° 236. Deve essere prevista l’acces- ad utilizzare una carrozzina; gli ingombri
Nei casi di adeguamento è consentita sibilità ad almeno un WC ed un lavabo per creati da eventuali altri ausili utilizzati per gli
l’eliminazione del bidet e la sostituzione ogni nucleo di servizi installato. spostamenti (bastone, stampelle, ecc.); le
della vasca con una doccia a pavimento al possibili limitazioni motorie legate ai diversi
fine di ottenere anche senza modifiche Art. 32 tipi di handicap, ecc. Nel caso di bagni pri-
sostanziali del locale, uno spazio laterale 1 - Sono abrogate, dalla data di entrata in vati infine, solo un’attenta valutazione delle
di accostamento alla tazza WC e di defini- vigore del presente decreto, le disposizioni effettive problematiche dell’utilizzatore potrà
re sufficienti spazi di manovra. di cui al D.P.R. 27 aprile 1978, n° 384. garantire la reale fruibilità del servizio.
Spazi minimi di manovra combinata ammissibili nei casi di adeguamento e ove non sia possibile rispettare gli spazi necessari (Quote in cm) *Quota suggerita
*
F rotazione G rotazione H rotazione
di 360° di 180° di 90° vaso e bidet lavabo vasca da bagno
cambiamento inversione accostamento accostamento accostamento
di direzione di direzione laterale frontale laterale
INTRODUZIONE • SICUREZZA IN BAGNO • 3 •

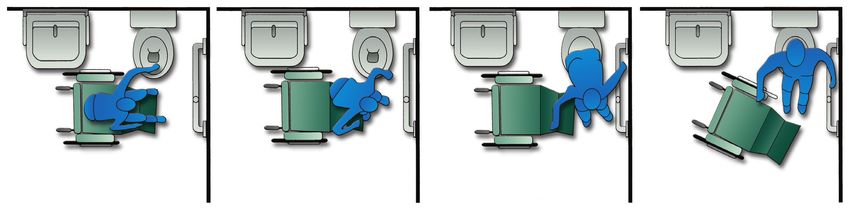

Trasferimento laterale destro 40
1 2 3 4

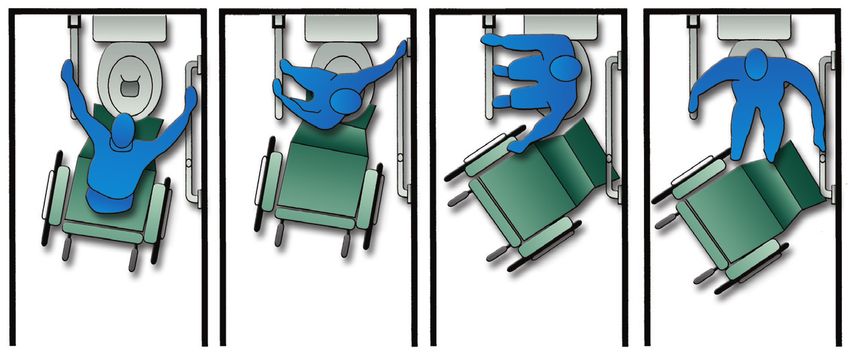

Trasferimento frontale
1 2 3 4

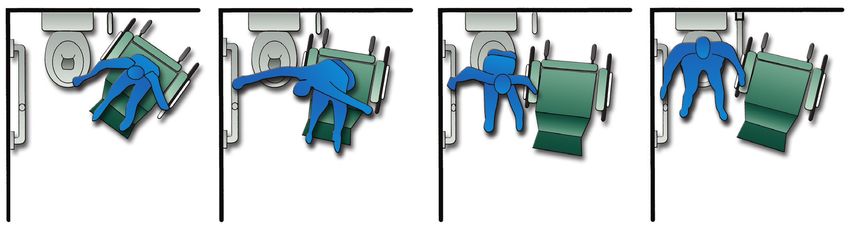

Trasferimento obliquo sinistro
1 2 3 4

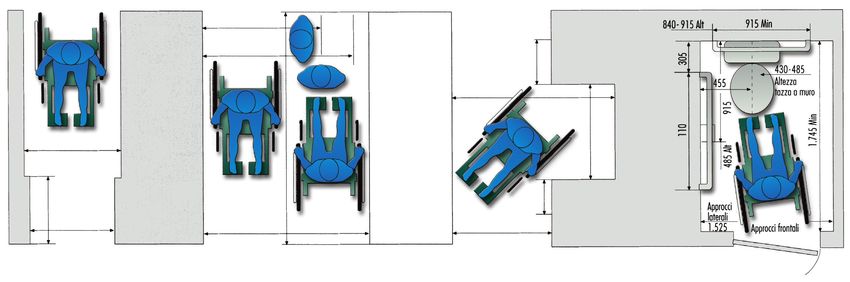

Trasferimento laterale per accostamento a piatto doccia o vasca
Passaggio Passaggio a due vie Cambio di direzione a T o a 180°
110 Min
140 Min
50 Min
170 Min
91,5 Min
90
50 Min
152,5 o più
61 Max
90 Min 150 Min 90 Min
Quote in cm
• 4 • SICUREZZA IN BAGNO • INTRODUZIONE

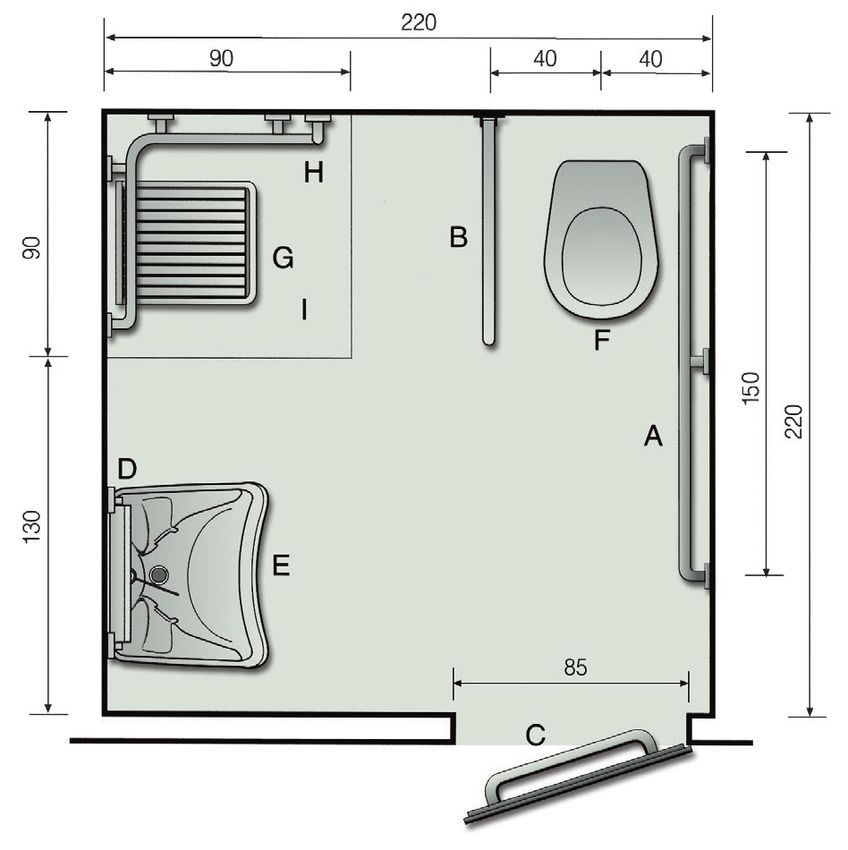

Esempi di locali igienici realizzati A corrimano da cm 150
ST11616 (consigliato)
a norma del D.M. 236/89 B barra ribaltabile da cm 85
ST09429 (consigliato)
Alla luce di quanto previsto dalla nor- C maniglione da cm 60
mativa il progettista ha due possibilità: ST09424

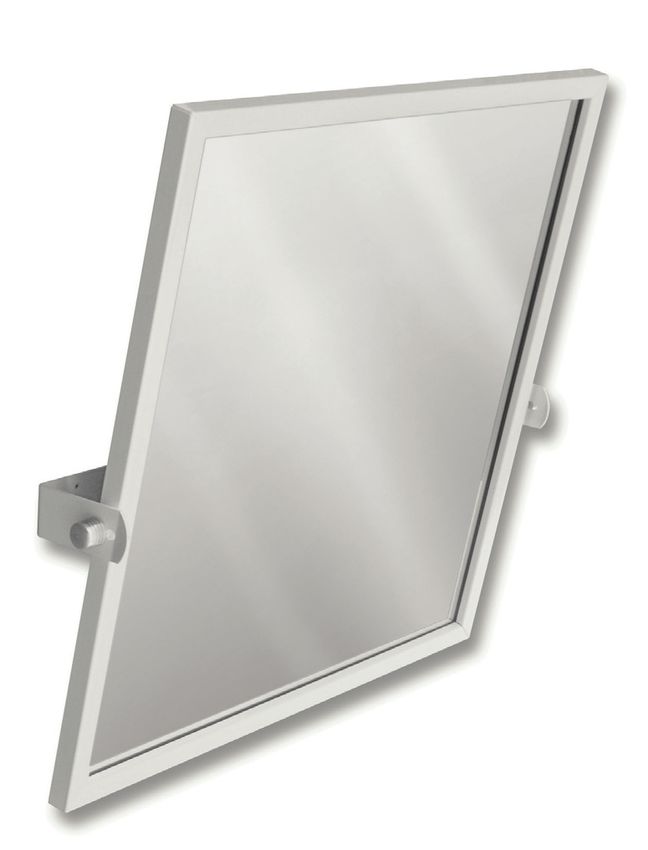

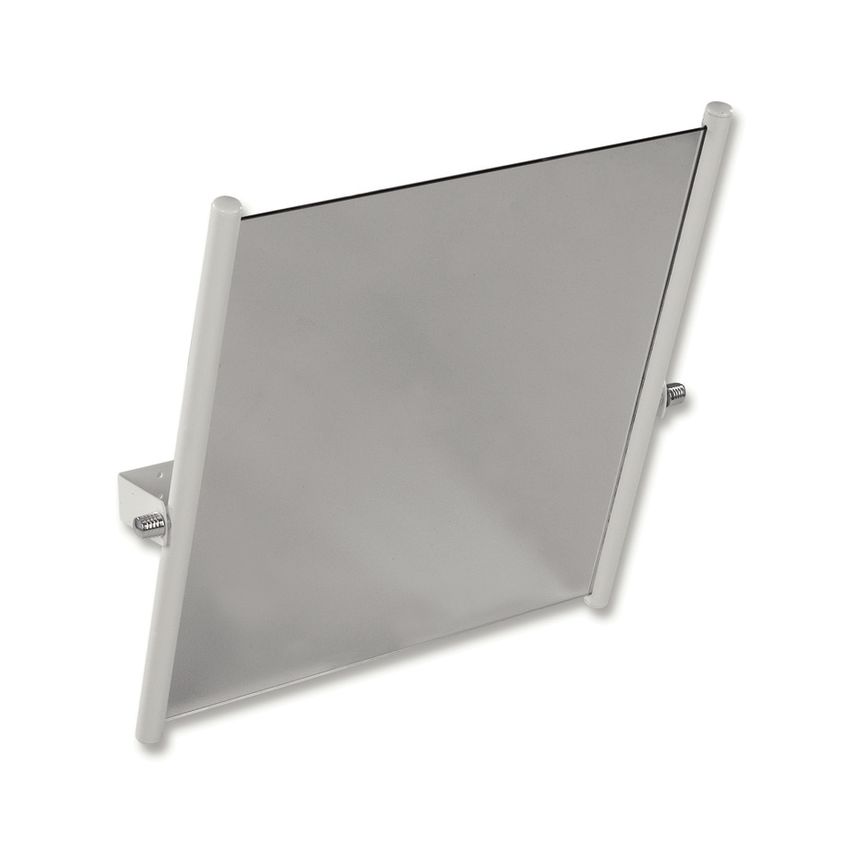

D specchio ad inclinazione
seguire alla lettera le prescrizioni di
regolabile ST10509
legge, oppure, qualora ciò risultasse di ST10510 - ST11396
difficile applicazione, come spesso av- E lavabo fisso in ceramica
viene nel caso delle ristrutturazioni, ST16977
presentare soluzioni alternative da sot- F WC con apertura frontale
in ceramica ST18005
toporre preventivamente alla verifica G maniglione da cm 45
dell’ufficio tecnico comunale al fine di ST09423 (consigliato)
ricevere l’autorizzazione all’esecuzione
dei lavori.
Un’altra possibilità è quella di inviare,
per il parere di competenza, una soluzio-
ne alternativa, purché generalizzabile, A corrimano da cm 150
alla Commissione Permanente presso il ST11616 (consigliato)
Ministero dei Lavori Pubblici (prevista B barra ribaltabile da cm 85
dall’art. 12 del D.M. 236/89). ST09429 (consigliato)
C maniglione da cm 60
Se quest’ultima ritiene che l’idea adot-
ST09424 (consigliato)
tata, seppur diversa da quanto indica- D specchio ad inclinazione
to nella normativa, ne rispetti comun- regolabile ST10509
que le linee fondamentali che mirano ST10510 - ST11396
a garantire l’utilizzo di tutti gli spazi E lavabo fisso in ceramica
ST16977
anche a persone con ridotte o impedi- F WC con apertura frontale
te capacità motorie, allora questa “so- in ceramica ST18005
luzione alternativa” assume il valore di G sedile ribaltabile
norma nazionale e diventa utilizzabile per doccia da appendere
al corrimano ST09436
anche dagli altri progettisti.
H corrimano componibile
ad angolo con montante
a destra
I piatto doccia filo
pavimento da cm 90x90
ST16586

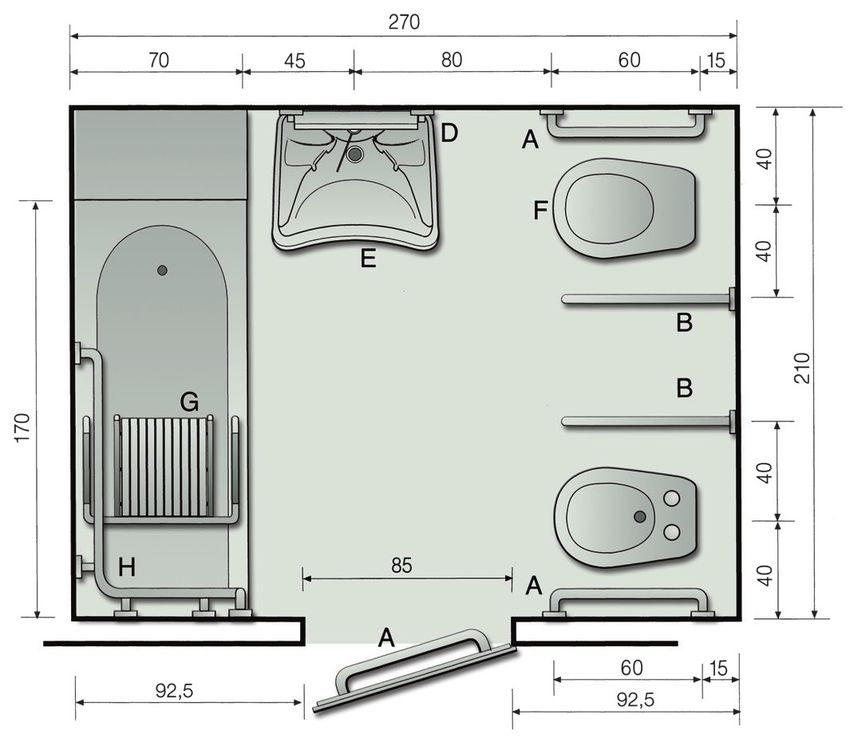

A maniglione da cm 60
ST09424
(su porta, consigliato)
B barra ribaltabile da cm 85
ST09429 (consigliato)
D specchio ad inclinazione
regolabile ST10509
ST10510 - ST11396
E lavabo fisso in ceramica
ST16977
F WC con apertura frontale
in ceramica ST18005
G sedile per vasca ST09433
* spazi minimi per garantire la manovra H corrimano ad angolo
e l’uso dei sanitari anche alle persone con montante a sinistra
con impedite capacità motorie (art 8.1.6) ST11157
Quote in cm
SERIE EXPORT • SICUREZZA IN BAGNO • 5 •
1 AUSILI PER LA SICUREZZA IN BAGNO SERIE EXPORT
Dettagli Tecnici
Struttura in tubo tondo - Sistema di fissaggio con disco Colori RAL disponibili
Ø 30 mm di acciaio in materiale plastico isolante
soggetto ai seguenti trattamenti: acetalico ultraform
1. sgrassaggio - Elementi di fissaggio non inclusi.
2. cataforesi Impiegare tasselli adeguati 1021 3000 6029
3. lavaggio con prodotti alcalini alla natura del muro
4. verniciatura a polveri epossidiche - Carico statico sostenibile 150 kg
(spessore 100-120 micron) - Certificazioni a norma
5. cottura a forno D.M. 236/89 e D.P.R. 503/96 5015 9005 7000
- Marcatura CE MDD 93/42
- Colore bianco RAL 9010 N.B. Tempi di consegna per colorati e cromati:
- Test carico UNI 11064
- Rivestimento con verniciatura 20 giorni lavorativi dall’ordine.
Politecnico di Milano
a polvere epossidica lucida
INSTALLAZIONE B
Fissaggio a muro del maniglione di sostegno
1. Infilare sul maniglione (A) il copriattacco
La serie di maniglioni STORM ha l’attacco a muro A in lamiera verniciata (B)
isolato studiato appositamente per risolvere il 2. Fissare al maniglione l’attacco a muro
problema dell’isolamento elettrico del maniglione in Ultraform® (C) tramite l’apposita vite
al fine di evitarne la necessità di messa a terra. in acciaio inox (D) e serrare con chiave
L’attacco a muro è realizzato in tecnopolimero C a brugola del 6
3. Utilizzare l’attacco a muro (C)
(acetalico Ultraform©) che oltre ad offrire ottime D come dima di riferimento per tracciare
proprie tà isolanti garantisce anche elevata i punti di foratura sulla parete
resistenza meccanica, rigidità e resistenza agli urti. 4. Fissare il tutto al muro con idonei tasselli *
5. Coprire l’attacco a muro (C)
con il copriattacco (B)
Tutta la gamma di accessori STORM è contraddi-
* Elementi di fissaggio non inclusi
stinta da un’estrema semplicità di installazione,
operazione del tutto intuitiva che non necessita,
peraltro, dell’utilizzo di particolari attrezzi o caratteristiche
strumenti. tassello in nylon con alette antirotazione
MATTONI
FORATI
Per non compromettere seriamente la funzionali- applicazione
tà e l’efficacia degli ausili STORM, progettati e indicato per i principali materiali edili
costruiti per sostenere agevolmente il carico di utilizzare tasselli Ø 8
una persona, bisogna però porre particolare
attenzione alla scelta del tipo di fissaggio in base
caratteristiche
alla muratura su cui si opera. Premesso quindi tassello in nylon con corpo prolungato
MURATURA
COMPATTA
che i tasselli devono essere alloggiati in murature a doppia alettatura
di buona resistenza, presentiamo di seguito applicazione
alcuni esempi di installazione corredati da indicato per materiali semipieni e alleggeriti
semplici proposte per la scelta del tipo di fissag- utilizzare tasselli Ø 8
gio a muro adeguato.
Non potendo verificare lo stato delle opere caratteristiche
murarie e le procedure seguite, IDROTRADE tassello in nylon con corpo prolungato
MATTONI
FORATI
declina qualunque responsabilità per installazio- applicazione
ni difettose. indicato per murature compatte
utilizzare tasselli Ø 8
CALCESTRUZZO
caratteristiche
MATTONI PIENI
N.B. Su murature non compatte si consiglia l’uso tassello a monoschermatura in acciaio
di almeno un tassello chimico (Ø12 - M6) per applicazione
ogni piattello di fissaggio. indicato per calcestruzzo e mattoni pieni
utilizzare tasselli Ø 12 - M6
• 6 • SICUREZZA IN BAGNO • SERIE EXPORT
MANIGLIONI E CORRIMANO SERIE EXPORT
MANIGLIONE
ANGOLARE
SERIE EXPORT
ST10240
mm 350x650
montante a destra
ST10241
mm 350x650
montante a sinistra
ST11409
mm 600x750
montante a destra
ST11410
mm 600x750
montante a sinistra
versione SX
MANIGLIONE
ANGOLARE A 45°
SERIE EXPORT
ST11169
mm 350x350
reversibile
MANIGLIONE
ANGOLARE A 45°
SERIE EXPORT
ST16880
mm 500x350
versione sinistra
ST16881
mm 500x350 versione SX
versione destra
PRODOTTI A MARCHIO MADE IN ITALY
SERIE EXPORT • SICUREZZA IN BAGNO • 7 • MANIGLIONE LINEARE SERIE EXPORT ST09422 mm 350 ST09423 mm 450 ST09424 mm 600 ST09425 mm 750 ST09426 mm 900 ST09427 mm 1200 con rinforzo centrale ST11616 mm 1500 ST13355 mm 1800 ST13356 mm 2000 CORRIMANO ANGOLARE SERIE EXPORT ST10420 mm 650x650 ST10421 mm 750x750 ST10422 mm 650x1000 ST10423 mm 750x1600 MADE IN ITALY PRODOTTI A MARCHIO
• 8 • SICUREZZA IN BAGNO • SERIE EXPORT
CORRIMANO
AD ANGOLO
CON MONTANTE
SERIE EXPORT
ST11155
mm 650x650x750
montante a sinistra
ST11156
mm 650x650x750
montante a destra
ST11157
mm 900x650x750
montante a sinistra
ST11158
mm 900x650x750
montante a destra
ST11159
mm 1600x650x750
montante a sinistra
ST11160
mm 1600x650x750
montante a destra
versione DX
PRODOTTI A MARCHIO MADE IN ITALYSERIE EXPORT • SICUREZZA IN BAGNO • 9 •

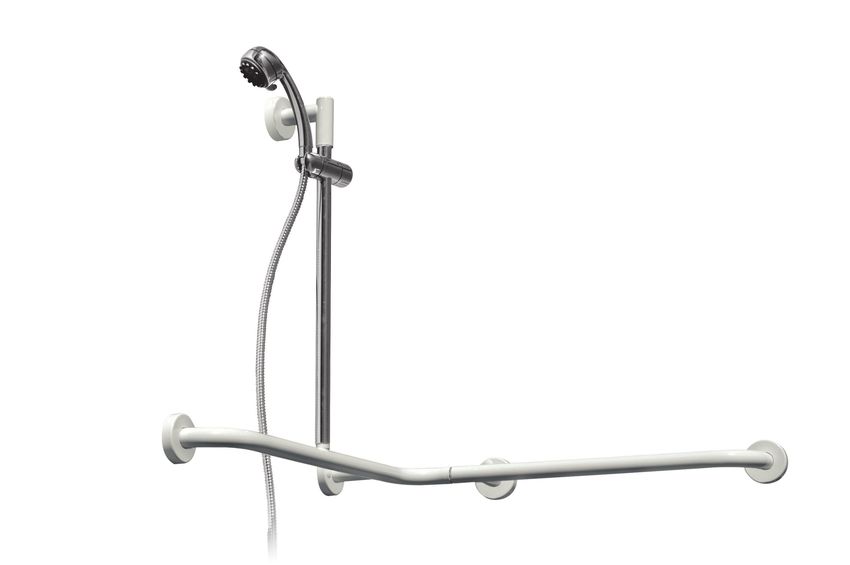

CORRIMANO
co
AD ANGOLO
CON ASTA
SALISCENDI
SERIE EXPORT
CON DOCCIA
E FLESSIBILE
SERIE EXPORT
ST11392
mm 650x650x1200
saliscendi sinistro
ST11393
mm 650x650x1200
saliscendi destro
caratteristiche
ingombro massimo LxHxP mm 700x700x1200
colore bianco RAL 9010
elementi di fissaggio non inclusi, impiegare tasselli adeguati alla natu
composizione prodotto
parte aspetto materiale
struttura tubo tondo Ø 30 mm acciaio
rivestimento verniciatura polvere
versioneepossidica
SX
sistema di fissaggio disco in materiale acetalico ultraform
plastico isolante
MADE IN ITALY modalità d’uso PRODOTTI A MARCHIO
impiego installazione a parete10 • SICUREZZA IN BAGNO • SERIE EXPORT
• 10 • SICUREZZA IN BAGNO • SERIE EXPORT
ORRIMANO VERTICALE
CORRIMANO VERTICALE CORRIMANO
CORRIMANO VERTICALE
VERTICALE
RETE - PAVIMENTO
PARETE - PAVIMENTO PARETE - PARETE
PARETE - PARETE
SERIE EXPORT
ERIE EXPORT SERIE
SERIE EXPORT
EXPORT
09431 ST09431 ST09432
ST09432
mm 1800 mm 1800
1800 mm 1800
PRODOTTI A MARCHIO MADE IN ITALYSERIE EXPORT • SICUREZZA IN BAGNO • 11 •
BARRE DI SOSTEGNO SERIE EXPORT
BARRA DI SUPPORTO
PARETE-PAVIMENTO
CON RINFORZO
SERIE EXPORT
ST11165
mm 750x800
rinforzo sinistro
ST11166
mm 750x800
rinforzo destro
versione DX
BARRA DI SOSTEGNO
CON RINFORZO
SERIE EXPORT
ST11161
mm 650
rinforzo sinistro
ST11162
mm 650
rinforzo destro versione SX
ST11163
mm 850
rinforzo sinistro
ST11164
mm 850
rinforzo destro
MADE IN ITALY PRODOTTI A MARCHIO• 12 • SICUREZZA IN BAGNO • SERIE EXPORT
BARRA DI SOSTEGNO
RIBALTABILE
SERIE EXPORT
ST09428
mm 650
ST09429
mm 850
BARRA DI SOSTEGNO
RIBALTABILE
CON PORTA
CARTA IGIENICA
SERIE EXPORT
ST09430
mm 850
650/850
BARRA DI SOSTEGNO
RIBALTABILE
A COLONNA
SERIE EXPORT
ST16816
mm 650
ST11167
mm 850
ST11168
mm 850
con porta carta igienica
650/850
PRODOTTI A MARCHIO MADE IN ITALYSERIE EXPORT • SICUREZZA IN BAGNO • 13 • SPECCHI SERIE EXPORT SPECCHIO RECLINABILE SERIE EXPORT ST10509 mm 600x650 ST10510 mm 600x650 con vetro di sicurezza SPECCHIO RECLINABILE CON CORNICE SERIE EXPORT ST11396 mm 660x695 con vetro di sicurezza MADE IN ITALY PRODOTTI A MARCHIO
• 14 • SICUREZZA IN BAGNO • SERIE EXPORT
SGABELLI E SEDILI SERIE EXPORT
SEDILI
SGABELLO
SEDILI
SERIE EXPORT
ST16110
sgabello a terra bianco
SEDILE
PER VASCA 39
SERIE EXPORT 39
ST09433
mm 670x330 h 225
SEDILE RIBALTABILE
PER DOCCIA
CON SCHIENALE
E BRACCIOLI
SERIE EXPORT
ST11398
mm 475x450 h 525
N.B. Braccioli ribaltabili
PRODOTTI A MARCHIO MADE IN ITALYSERIE EXPORT • SICUREZZA IN BAGNO • 15 • SEDILE RIBALTABILE PER DOCCIA SERIE EXPORT ST09434 mm 475x450 h 425 SEDILE RIBALTABILE PER DOCCIA CON SCHIENALE SERIE EXPORT ST09435 mm 475x450 h 525 SEDILE DA APPENDERE AL CORRIMANO* SERIE EXPORT ST09436 mm 440x480 h 450 * lunghezza massima consigliata 600 mm. Per lunghezze superiori predisporre rinforzi a muro MADE IN ITALY PRODOTTI A MARCHIO
• 16 • SICUREZZA IN BAGNO • SERIE EXPORT
CURVA
PROTEZIONE SIFONE
SERIE EXPORT
ST11395
mm 525x320
PORTA
CARTA IGIENICA
SERIE EXPORT
ST11397
CORRIMANO
A MISURA con attacchi con attacchi
SERIE EXPORT orizzontali a gomito
ST11390
con attacchi orizzontali
ST11391
con attacchi a gomito
105
20 75 10
CORRIMANO 20
ORIZZONTALE
INTERROTTO 85
PER CASSETTA WC 105
SERIE EXPORT 85
ST11394 170
Corrimano orizzontale con interruzione
per cassetta di scarico wc, dimensioni 85
come da disegno.
Quote in cm
PRODOTTI A MARCHIO MADE IN ITALYSERIE EXPORT • SICUREZZA IN BAGNO • 17 •

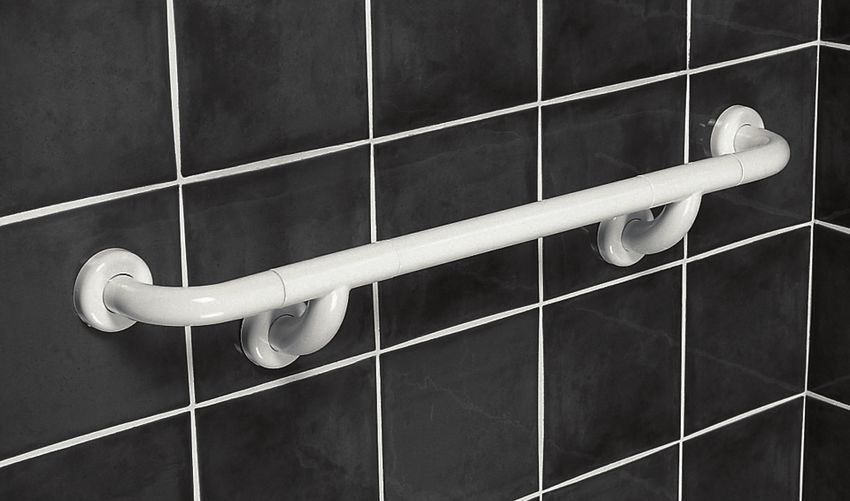

CORRIMANO COMPONIBILI SERIE EXPORT
TUBO RACCORDO A “T” RACCORDO A “T”
DIRITTO PER ATTACCO A MURO PER ATTACCO A MURO
SERIE EXPORT ORIZZONTALE SENZA INTERRUZIONE
SERIE EXPORT SERIE EXPORT
ST11399 ST11400 ST11401
mm 300 mm 600 mm 900 ST11402 ST11403
Tubo di collegamento per corrimano compo- Raccordo a T per corrimano componibile di Raccordo a T senza interruzione per corri-
nibile di sicurezza, costituito da 1 solo pezzo, sicurezza, costituito da 1 solo pezzo, senza mano componibile di sicurezza, costituito
senza giunzioni, in tubo d’acciaio diam. 30 giunzioni, in tubo d’acciaio diam. 30 mm da 1 solo pezzo, senza giunzioni, in tubo
mm verniciato bianco, completo di due verniciato bianco. d’acciaio diam. 30 mm verniciato bianco.
innesti di giunzione in nylon.
300/600/900
CURVA PER ANGOLO
E/O SPIGOLO COMPLETA CURVA
DI 2 INNESTI TERMINALE
SERIE EXPORT SERIE EXPORT
ST11404 ST11405
Curva raccordo per angolo interno o per spi- Curva terminale per corrimano componibi-
golo, per corrimano componibile di sicurez- le di sicurezza, costituita da 1 solo pezzo,
za, costituita da 1 solo pezzo, senza giunzio- senza giunzioni, in tubo d’acciaio diam. 30
ni, in tubo d’acciaio diam. 30 mm vernicia- mm verniciato bianco, completo di innesto
to bianco, completo di due innesti di giun- di giunzione in nylon.
zione in nylon.
N.B. Per un’ottimale installazione si suggerisce di inserire sempre un raccordo a T tra la curva terminale e il tubo diritto.
MADE IN ITALY PRODOTTI A MARCHIO• 18 • SICUREZZA IN BAGNO • SERIE IN ACCIAIO INOX SATINATO
2 AUSILI PER LA SICUREZZA IN BAGNO
IN ACCIAO INOX SATINATO STORM
Dettagli Tecnici - Struttura in tubo tondo Ø 32 mm di - Carico statico sostenibile 150 kg
acciaio inox AISI 304 di provenienza - Certificazioni a norma D.M. 236/89 e
italiana, finitura satinato opaco D.P.R. 503/96
- Sistema di fissaggio con disco in - Marcatura CE MDD 93/42
materiale plastico isolante acetalico - Test carico UNI 11064 Politecnico di Milano
ultraform
- Elementi di fissaggio non inclusi.
Impiegare tasselli adeguati alla natura
del muro
MANIGLIONE LINEARE
IN ACCIAIO INOX
SATINATO STORM 32
ST16171
78
mm 300
ST16172
mm 400
ST16173 300/400/600/900/1200
mm 600 375/475/675/975/1275
ST16174
mm 900
ST16175
mm 1200
MANIGLIONE 32
ANGOLARE A 45°
IN ACCIAIO INOX
SATINATO STORM
ST16176
78
mm 350x350
reversibile
MANIGLIONE
ANGOLARE
IN ACCIAIO INOX
SATINATO STORM
ST16177 78
mm 350x650
montante a destra 78
ST16178
mm 350x650
montante a sinistra versione DX
32
78
PRODOTTI A MARCHIO MADE IN ITALYSERIE
SERIE IN ACCIAIO INOX EXPORT •• SICUREZZA
SATINATO SICUREZZA IN BAGNO •• 17
IN BAGNO 19 ••
CORRIMANO COMPONIBILI SERIE EXPORT
BARRA DI SOSTEGNO
RIBALTABILE
IN ACCIAIO INOX
TUBO
SATINATO STORM RACCORDO A “T” RACCORDO A “T”
DIRITTO PER ATTACCO A MURO PER ATTACCO A MURO
ST16179 EXPORT
SERIE ORIZZONTALE SENZA INTERRUZIONE
mm 800
SERIE EXPORT SERIE EXPORT
ST11399 ST11400 ST11401
mm 300 mm 600 mm 900 ST11402 ST11403
Tubo di collegamento per corrimano compo- Raccordo a T per corrimano componibile di Raccordo a T senza interruzione per corri-
nibile di sicurezza, costituito da 1 solo pezzo, sicurezza, costituito da 1 solo pezzo, senza mano componibile di sicurezza, costituito
senza giunzioni, in tubo d’acciaio diam. 30 giunzioni, in tubo d’acciaio diam. 30 mm da 1 solo pezzo, senza giunzioni, in tubo
mm verniciato bianco, completo di due verniciato bianco. d’acciaio diam. 30 mm verniciato bianco.
innesti di giunzione in nylon.
SEDILE RIBALTABILE
PER DOCCIA
IN ACCIAIO INOX
SATINATO STORM
300/600/900
ST16180
mm 475X450 h 425
CURVA PER ANGOLO
E/O SPIGOLO COMPLETA CURVA
DI 2 INNESTI TERMINALE
SERIE EXPORT SERIE EXPORT
ST11404 ST11405
Curva raccordo per angolo interno o per spi- Curva terminale per corrimano componibi-
golo, per corrimano componibile di sicurez- le di sicurezza, costituita da 1 solo pezzo,
za, costituita da 1 solo pezzo, senza giunzio- senza giunzioni, in tubo d’acciaio diam. 30
ni, in tubo d’acciaio diam. 30 mm vernicia- mm verniciato bianco, completo di innesto
to bianco, completo di due innesti di giun- di giunzione in nylon.
SPECCHIO
zione in nylon.
RECLINABILE
IN ACCIAIO INOX
SATINATO STORM
ST16181
mm 600x650
con vetro di sicurezza
N.B. Per un’ottimale installazione si suggerisce di inserire sempre un raccordo a T tra la curva terminale e il tubo diritto.
PRODOTTI
MADE IN A MARCHIO
ITALY PRODOTTIMADE
A MARCHIO
IN ITALY• 20 • SICUREZZA IN BAGNO • SERIE IN ACCIAIO CON RIVESTIMENTO IN NYLON
AUSILI PER LA SICUREZZA IN BAGNO
3 IN ACCIAIO RIVESTITO IN NYLON
Dettagli Tecnici - Tutta la serie è realizzata in acciaio, tubo - Capacità di carico 150 kg a norma
Ø 32, rivestita con materiale termoplasti- ISO 17966
co nylon-rilsan® (poliammide 11) - Ottimo isolamento elettrico grazie al carat-
- Completa di: vite svasata di unione Ø 10, tere termoplastico del nylon, materiale pla-
tassello, piattelli per fissaggio a parete o stico antiusura come richiesto dal D.P.R.
pavimento in nylon a 6 fori, rosoni acciaio 236/89
inox funzione “antivandalo” - Completa di vite e tassello per il fissaggio
MANIGLIONE CON
MANIGLIONE LINEARE MANIGLIONE ANGOLARE VERTICALE LATERALE
RIVESTITO IN NYLON RIVESTITO IN NYLON RIVESTITO IN NYLON
ST06794 ST06795 ST06800 ST06801 ST14834
mm 300 mm 400 mm 250x250 mm 400x700 h mm 500x500 h
ST06796 ST06797 Maniglione di sicurezza curvato con ango- Maniglia di sicurezza con verticale laterale
mm 500 mm 600 lo 45°, costituito da un solo pezzo, senza universale dx/sx, costituita da 3 pezzi, con
ST06798 ST06799 giunzioni. giunzioni di innesto in nylon, con 2 rinforzi
mm 900 mm 1100 di portata.
462
Maniglia di sicurezza lineare, costituita da
un solo pezzo, senza giunzioni.
230
45°
700/500
250
250
428
300/400/500
600/900/1100 400/500
CORRIMANO AD ANGOLO
RIVESTITO IN NYLON
ST06802
mm 700x700
Angolare di sicurezza, costituito da 3 pezzi,
con giunzioni di innesto in nylon, con 2 rin-
forzi di portata.
700
700
PRODOTTI A MARCHIO MADE IN ITALYSERIE IN ACCIAIO CON RIVESTIMENTO IN NYLON • SICUREZZA IN BAGNO • 21 •
21
CORRIMANO VERTICALE CORRIMANO VERTICALE BARRA
PARETE-PAVIMENTO PARETE-PARETE PARETE-PAVIMENTO
RIVESTITO IN NYLON RIVESTITO IN NYLON RIVESTITA IN NYLON
ST06803 ST06804 ST06806
mm 1800 mm 1600 mm 800x800h
Corrimano di sicurezza verticale con fis- Corrimano di sicurezza verticale con fis- Barra parete-pavimento di sicurezza con
saggio parete-pavimento, costituito da 1 saggio a parete, costituito da 1 solo pezzo, rinforzo di portata orientabile dx o sx costi-
solo pezzo, senza giunzioni. senza giunzioni. tuita da 2 pezzi, con giunzioni a perno filet-
150 150 tato in acciaio.
800
1800
1600
800
140
BARRA BARRA SEDILE RIBALTABILE
RIBALTABILE RIBALTABILE PER DOCCIA
RIVESTITA IN NYLON RIVESTITA IN NYLON RIVESTITO IN NYLON
ST14835 ST14836 ST06807 ST06808 ST13059
mm 600 mm 750 mm 600 mm 800
* con portarotolo Sedile doccia ribaltabile formato da ele-
Barra di sicurezza tipo ribaltabile, con fri- menti assemblati con struttura realizzata
zione per bloccaggio verticale, portarotolo, Barra di sicurezza tipo ribaltabile, con frizio- in acciaio inox 304, seduta con doghe in
costituita da 1 solo pezzo, senza giunzioni, ne per bloccaggio verticale, portarotolo (solo PPL antibatterico.
completa di: piastra in acciaio inox 430 a per la versione da 80 cm), costituita da 1
4 fori per fissaggio a parete, perno di unio- solo pezzo, senza giunzioni, con rinforzo
ne Ø 8, frizione in materiale intermedio saldato, completa di: piastra in
sintetico termoplastico. acciaio inox 430 a 4 fori per fissaggio a
parete, perno di unione Ø 8, frizione in mate-
riale sintetico termoplastico.
400 360
600/750 *
600/800
* versione con portarotolo
MADE IN ITALY PRODOTTI A MARCHIO• 22 • SICUREZZA IN BAGNO • SERIE IN ACCIAIO CON RIVESTIMENTO IN NYLON
CORRIMANO COMPONIBILI CON RIVESTIMENTO IN NYLON
CURVA TERMINALE
RIVESTITA IN NYLON TUBO DIRITTO
CON PROLUNGA RIVESTITO IN NYLON
ST06810 cm 15 ST13877 cm 74 ST06814 cm 30 ST06815 cm 40 N.B. Per un’ottimale installazione è indi-
spensabile inserire sempre un raccordo
ST13875 cm 21 ST13878 cm 95 ST06816 cm 50 ST06817 cm 60 a T tra la curva terminale e il tubo diritto.
ST13876 cm 44 ST06818 cm 80 ST06819 cm 90
Curva terminale per corrimano componibile Tubo di collegamento per corrimano com-
di sicurezza, costituita da 1 solo pezzo, ponibile di sicurezza, costituito da 1 solo
senza giunzioni. pezzo, senza giunzioni.
15/21/44/74/95
8,5
CURVA ORIZZONTALE CURVA VERTICALE CURVA ORIZZONTALE
RIVESTITA IN NYLON RIVESTITA IN NYLON RIVESTITA IN NYLON
ST06813 ST13237 ST13238
Curva raccordo per angolo interno per corri- Curva raccordo verticale per corrimano Curva raccordo per angolo esterno per cor-
mano componibile di sicurezza, costituita da componibile di sicurezza, costituita da 1 so- rimano componibile di sicurezza, costituita
1 solo pezzo, con 2 giunti innesto. lo pezzo, con 2 giunti innesto. da 1 solo pezzo, con 2 giunti innesto.
RACCORDO A “T”
RACCORDO A “T” SENZA INTERRUZIONE GIUNTO INNESTO
RIVESTITO IN NYLON RIVESTITO IN NYLON IN NYLON
ST06811 ST06812 ST13251
Raccordo a T per corrimano componibile di Raccordo a T senza interruzione per corri-
sicurezza, costituito da 1 solo pezzo, con 2 mano componibile di sicurezza, costituito
giunti innesto. da 1 solo pezzo, con 2 giunti innesto.
PRODOTTI A MARCHIO MADE IN ITALYACCESSORI • SICUREZZA IN BAGNO • 23 •
4 ACCESSORI STORM
SEDILE UNIVERSALE SEDILE UNIVERSALE DOCCETTA
CON COPERCHIO RIALZATO A PULSANTE
ST03170 ST03171 ST03172
Con coperchio e apertura frontale. Con apertura frontale. H 8 cm. Con supporto e flessibile.
KIT KIT COMPLETO TUBO DI SCARICO
COMPLETO SALVASPAZIO FLESSIBILE
ST17320 ST17319 ST03174
Composto da piletta lavabo, sifone 1”1/4
Composto da piletta lavabo,
da incasso, tubo corrugato. sifone salva-spazio da incasso,
tubo corrugato.
MISCELATORE MISCELATORE
TERMOSTATICO TERMOSTATICO CON
BASE SISTEMA ANTISCOTTATURA
ST11566 ST13168
Miscelatore termostatico doccia esterno. Miscelatore termostatico doccia esterno con
sistema antiscottatura.
MADE IN ITALY PRODOTTI A MARCHIO• 24 • SICUREZZA IN BAGNO • SANITARI E ACCESSORI STORM FULL
5 SANITARI E ACCESSORI STORM FULL
LAVABO ERGONOMICO STORM FULL
ST16977
lavabo ergonomico
in ceramica, con ancoraggio
per mensole.
Sagomatura speciale
per facilitare l’avvicinamento.
Foro di scarico diam. 45 mm
ST17320
kit di scarico completo
composto da
piletta lavabo, 570
sifone da incasso,
tubo corrugato
65
150
180
ST17319
kit sifone salva-spazio
in PP completo 700
di piletta lavabo 350 350
80
ST03174
95
tubo di scarico 35
230
flessibile da 1”1/4 280
800
720
530
570
45
PRODOTTI A MARCHIO MADE IN ITALYSANITARI E ACCESSORI STORM FULL • SICUREZZA IN BAGNO • 25 •
MENSOLE PER LAVABO ERGONOMICO STORM FULL
ST16568 ST16569 ST16570
coppia mensole fisse coppia mensole coppia mensole
per lavabo ergonomico a reclinazione meccanica a reclinazione pneumatica
per lavabo ergonomico per lavabo ergonomico
FORI FISSAGGIO A PARETE (6)
fori diametro 8 mm
715
pavimento finito
ISTRUZIONI PER IL FISSAGGIO DEL LAVABO STORM FULL SU CARTONGESSO
Cosa ordinare per: FISSAGGIO DIRETTO SU CARTONGESSO FISSAGGIO CON MENSOLE SU CARTONGESSO
il codice lavabo ST16977 il codice lavabo ST16977
il codice staffa ST16572 il codice struttura ST16571
il codice mensola (a scelta fra ST16568-
ST16569-ST16570)
ST16571 ST16572
struttura per staffa/mensole per staffa per fissaggio diretto
fissaggio del lavabo ergonomico del lavabo ergonomico
su cartongesso su cartongesso
A = ST16568 con inserti 6MA
B = ST16570 con inserti 6MA
C = ST16569 con inserti 6MA
400
885
MADE IN ITALY PRODOTTI A MARCHIO• 26 • SICUREZZA IN BAGNO • SANITARI E ACCESSORI STORM FULL
WC CON APERTURA FRONTALE SCARICO TERRA E A PARETE STORM FULL NEW
ST18005 750
560 165
Scarico terra Ø55
ST18006
ST18005
Scarico parete
500
590
Vaso in ceramica bianca,
450
con apertura frontale
e quattro punti di
Ø100
ancoraggio al pavimento, 280
390
scarico 4,5 lt. 260
cw da acquistare separatamente
ST18007 750 165
copertura igienica per vaso 75 560
Ø55
Storm Full New
ST18006
ST18008
sedile in resina poliestere
635
590
500
450
con apertura frontale
Ø100
per vaso Storm Full New
195
390
280
1000
Comando
Carico acqua WC Pneumatico
Adduzione acqua calda
Cassetta
e fredda 1/2"
per miscelatore 150
450
Versione scarico 700
a terra 650 260
Scarico acqua WC
ST18005
1000
Comando
Carico acqua WC Pneumatico
Adduzione acqua calda
Cassetta
e fredda 1/2"
per miscelatore 150
Versione scarico
a parete
450 195
700
Scarico acqua WC
650
ST18006
PRODOTTI A MARCHIO MADE IN ITALYSANITARI E ACCESSORI STORM FULL • SICUREZZA IN BAGNO • 27 •
WC CON APERTURA FRONTALE SOSPESO STORM FULL NEW
ST18009
Ø55 180
Vaso sospeso in ceramica bianca,
65
con apertura frontale, scarico 4,5 lt.
105
500 (DPR 503/96)
135
Il solo vaso per le sue dimensioni, non permette
380
il posizionamento a norma. Ø100
395
300
390
160
380 380
540
750 (DPR 503/96)
540
750 (DPR 503/96)
1000
Carico acqua WC
395
1000
0 0
15 18 700
300
Adduzione acqua calda 435
e fredda Ø1/2” Comando
per miscelatore 650 395 pneumatico
21
0( cassetta
MI
N)
150 180
700
300
435
Scarico acqua WC
650
210 (min)
ST16577 ST16578 ST18007
staffa per fissaggio su muro staffa per fissaggio su cartongesso copertura igienica per vaso
del wc con apertura frontale sospeso del wc con apertura frontale sospeso Storm Full New
Storm Full Storm Full
530*1
ST18008
sedile in resina poliestere
con apertura frontale
per vaso Storm Full New
220*1
INTERASSE 180*230mm
MADE IN ITALY PRODOTTI A MARCHIO• 28 • SICUREZZA IN BAGNO • SANITARI E ACCESSORI STORM FULL
WC CON APERTURA FRONTALE SOSPESO CON CATINO ALLUNGATO STORM FULL
ST16576
vaso in ceramica bianca,
con apertura frontale,
750
scarico 4,5 lt. 430
Il catino allungato 180 180
Ø 55 Ø 55
profondo 750 mm consente
355
275
di rispettare la distanza Ø 102
minima del bordo anteriore
460
420
420
385
385
285
285
del catino della parete 255
130
posteriore
cw da acquistare separatamente 460
Carico ACQUA
CARICO acqua WC
WC 1000
ADDUZIONE ACQUA
CALDA/FREDDA
Adduzione acqua calda
e fredda Ø1/2”
1/2" PER Comando
COMANDO
440
385 pneumatico
PNEUMATICO
per miscelatore
MISCELATORE
Ø 55
130
390 cassetta
CASSETTA
180
180
150
150
285 700
700
420 250
450
SCARICO
Scarico ACQUA
acqua WC WC
650
650
180
285
385
ST16574 ST16575 420
copertura igienica per vaso sedile in MDF con apertura frontale
Storm Full per vaso Storm Full
ST16577 ST16578
staffa per fissaggio wc con apertura frontale staffa per fissaggio wc con apertura frontale
sospeso con catino allungato sospeso con catino allungato
Storm Full su muro Storm Full su cartongesso
530*1
220*1
INTERASSE 180*230mm
PRODOTTI A MARCHIO MADE IN ITALYSANITARI E ACCESSORI STORM FULL • SICUREZZA IN BAGNO • 29 •
MONOBLOCCO SCARICO TERRA E A PARETE STORM FULL
ST16579
Vaso monoblocco ingresso tubetto pneumatico 400
comando a distanza
in ceramica bianca,
con apertura frontale
completo di cassetta carico acqua
scarico 6 lt, dx e sx 3/8”
con quattro punti
840
750
750
Ø 102
740
di ancoraggio al pavimento.
La profondità complessiva
460
di 750 mm consente di 180
rispettare la distanza minima
del bordo anteriore del catino 230 355
dalla parete posteriore installazione a parete installazione a pavimento
Cassetta fornita completa di accessori
Comando a parete e
cw da acquistare separatamente
Carico acqua WC
Ø1/2” (sx/dx)
Tubo comando
pneumatico 1000
260
260
Adduzione acqua calda
e fredda Ø1/2” Comando
per miscelatore pneumatico
740 190 cassetta
750
150 700
230 Scarico acqua WC
650 0 100
Scarico acqua WC
a pavimento
0 100
a parete
ST16574 ST16575 ST16583 ST16584
copertura igienica per vaso sedile in MDF con apertura comando pneumatico comando pneumatico
Storm Full frontale per vaso Storm Full da incasso da esterno
MADE IN ITALY PRODOTTI A MARCHIO• 30 • SICUREZZA IN BAGNO • SANITARI E ACCESSORI STORM FULL
MONOBLOCCO SOSPESO STORM FULL
ST16580
ingresso tubetto pneumatico
Vaso monoblocco sospeso comando a distanza 400 ingresso tubetto
betto in ceramica bianca, 122 122 comando pneumatico
neumatico
con apertura frontale 900 comando
completo di cassetta a distanza
carico acqua opzionale
scarico 6 lt, dx e sx 3/8” 4
430
La profondità complessiva
740
100
745
di 750 mm consente di
750
400
700
355
400
rispettare la distanza minima 100
460
315
290
del bordo anteriore del catino
290
ingresso tubetto pneumatico
dalla parete posteriore comando a distanza 322
400 ingresso tubetto 750
122 122 comando pneumatico
Cassetta fornita completa di accessori 900 comando
Comando a parete e a distanza
cw da acquistare separatamente carico acqua opzionale
dx e sx 3/8”
430
740
Carico acqua WC
750 Ø1/2” (sx/dx)
700
100
745
355
400
460
100 Tubo comando
290
315
pneumatico
290
260 900
322
260 750
Adduzione acqua calda 322
e fredda Ø1/2” Comando
per miscelatore 750 415 pneumatico
740 315 cassetta
150
700
290
Scarico acqua WC
650
ST16574 ST16575 ST16583 ST16584
copertura igienica per vaso sedile in MDF con apertura comando pneumatico comando pneumatico
Storm Full frontale per vaso Storm Full da incasso da esterno
ST16581
staffa per fissaggio su muro
ST16582
staffa per fissaggio
del wc monoblocco sospeso con apertura frontale
su cartongesso
del wc monoblocco sospeso
con apertura frontale
PRODOTTI A MARCHIO MADE IN ITALYSANITARI E ACCESSORI STORM • SICUREZZA IN BAGNO • 31 •
PIATTO DOCCIA
STORM
ST16585 ST16586
mm 800x800 mm 900x900
800/900
CESSORI Piatto
STORM doccia filo pavimento in vetroresina
rinforzata, antisdrucciolo. Completo di
piletta sifoide, griglia cromata e flange
perimetrali.
800/900
BOX DOCCIA
STORM
ST13744 ST13745
780*/880**
mm 780x780 (*) mm 880x880 (**)
h 1100 h 1100
Box doccia angolare per piatto doccia a filo pavimento,
con pannelli in crilex, due ante per lato ripiegabili
780*/880**
interno/esterno a chiusura magnetica,
con profili in alluminio bianco e guarnizioni in gomma.
(*) misura max 780
48
tolleranza 760-780
(**) misura max 880 65
tolleranza 860-880
1100
max 780*/880** max 780*/880**
MADE IN ITALY PRODOTTI A MARCHIO• 32 • SICUREZZA IN BAGNO • BAGNO TERZA ETÀ
6 BAGNO TERZA ETÀ
La linea di sanitari Bagno Terza Età STORM conforme al DPR 503/96 è appositamente studiata per la terza età, in alternativa ai tradizionali
sanitari sagomati. La linea si compone di vaso e bidet che, per dimensioni, rispondono alla normativa che attualmente regolamenta l'allestimento
dei servizi igienici per disabili, per edifici e spazi pubblici; l'altezza di legge corrispondente a 45-50 cm dal pavimento, ed in funzione della tipolo-
gia del sanitario e dell'installazione, la distanza di 75-80 cm dal bordo anteriore del vaso alla parete posteriore, è una delle linee guida per il
rispetto della normativa.
VASO TERZA ETÀ
CONFORME
DPR 503/96
ST16587
Vaso in ceramica, scarico terra
conforme al DPR 503/96
Carico acqua WC 1000
Cw da acquistare separatamente
Adduzione acqua calda
e fredda Ø1/2” Comando
per miscelatore pneumatico
cassetta
SEDILE PER VASO
150
TERZA ETÀ 430
700
CONFORME 320
DPR 503/96 650
Scarico acqua WC
ST16589
Sedile in MDF bianco
per vaso ST16587
BIDET TERZA ETÀ
CONFORME
DPR 503/96
ADDUZIONE ACQUA
calda e fredda
CALDA/FREDDA
ST16588 Ø1/2” 1/2"
130
100
Bidet in ceramica
conforme al DPR 503/96
130
110
190
180
SCARICO
Scarico ACQUA
acqua
PRODOTTI A MARCHIO MADE IN ITALYVASCHE TERZA ETÀ • SICUREZZA IN BAGNO • 33 •
7 VASCHE TERZA ETÀ
Il programma TERZA ETÀ STORM offre vasche eleganti e sobrie uti-
lizzabili da chiunque, ergonomiche e sicure, con seduta e pedana
antiscivolo, porta di agevole e comoda apertura, pannelli facilmente
asportabili per ispezione e manutenzione, disponibili anche modelli
di dimensioni contenute, ideali da adattare nelle ristrutturazioni di
bagni esistenti. 215
135
215
216
215
VASCA STORM 106
135
660135
216
TERZA ETÀ
216
ST13879
vasca STORM 106 con porta DX
660
660
e seduta SX con rubinetteria
ad erogazione dal troppopieno
400
ST13880 1060
vasca STORM 106 con porta DX 400 versione porta DX
e seduta SX senza rubinetteria 1060
1.060
400
ST13881
vasca STORM 106 con porta SX
e seduta DX con rubinetteria
ad erogazione dal troppopieno
855
ST13882
950
vasca STORM 106 con porta SX
855
855
950
e seduta DX senza rubinetteria
950
320
320
320
195
195
195
Struttura in gel-coat su vetroresina con telaio
portante in acciaio inox AISI 304.
Capacità (max teorica) lt 250.
Porta a tenuta stagna con apertura verso
l’interno, seduta e pedana con finitura
antiscivolo, rubinetteria a bordo vasca,
ove prevista.
Completa di due pannelli laterali e uno
frontale, colonna vasca con troppopieno 1” 1/2
e piletta diam. 70 mm, piedini regolabili.
Dimensioni maniglia esterna
1060 x 660 x h 950 mm
MADE IN EU PRODOTTI A MARCHIO• 34 • SICUREZZA IN BAGNO • VASCHE TERZA ETÀ
VASCA STORM 120 VASCA STORM 140
TERZA ETÀ TERZA ETÀ
ST13883 ST13887
vasca STORM 120 con porta DX vasca STORM 140 con porta DX
e seduta SX con rubinetteria e seduta SX con rubinetteria
ed erogazione dal troppopieno ed erogazione dal troppopieno
ST13884 ST13888
vasca STORM 120 con porta DX vasca STORM 140 con porta DX
e seduta SX senza rubinetteria e seduta SX senza rubinetteria
ST13885 ST13889
vasca STORM 120 con porta SX vasca STORM 140 con porta SX
e seduta DX con rubinetteria e seduta DX con rubinetteria
ed erogazione dal troppopieno ed erogazione dal troppopieno
ST13886 ST13890
vasca STORM 120 con porta SX vasca STORM 140 con porta SX
e seduta DX senza rubinetteria e seduta DX senza rubinetteria
1200* 1400**
1.200
112**
260**
196*
196
135*
135
196* 206**
660* 700**
660
versione porta DX
400*
400440**
versione porta DX
maniglia interna
Struttura in gel-coat su vetroresina con telaio
portante in acciaio inox AISI 304.
855875**
950*9501000**
Capacità (max teorica) lt 280 vasca 120,
Capacità (max teorica) lt 380 vasca 140.
855*
Porta a tenuta stagna con apertura verso
360**
l’interno, seduta e pedana con finitura
320
320*
antiscivolo, rubinetteria a bordo vasca,
ove prevista.
Completa di due pannelli laterali e uno
195
195
frontale, colonna vasca con troppopieno 1” 1/2
e piletta diam. 70 mm, piedini regolabili.
*quote modello 120
Dimensioni vasca 120 **quote modello 140
1200 x 660 x h 950 mm
Dimensioni vasca 140
1400 x 700 x h 1000 mm
PRODOTTI A MARCHIO MADE IN EULINEA AGEVOLA STORM - CERAMICA SANITARIA • SICUREZZA IN BAGNO • 35 •
8 LINEA TERZA ETA' AGEVOLA STORM
• AGEVOLA STORM propone il vaso e il bidet a terra h 48 per agevolare la seduta andando incontro alle nuove ergonomie
• Lo scarico traslato del vaso agevola le ristrutturazioni e può essere installato senza dover ripristinare impianti di scarico esistenti
VASO AGEVOLA STORM CW AGEVOLA
360 STORM CW SOFT CLOSE
AGEVOLA STORM
ST15998 ST16000 360
360 ST16001
vaso in ceramica bianca, copriwater ultrapiatto copriwater ultrapiatto
140 270 350
h 48 cm, filo parete con scarico traslato, in termoindurente per vaso Agevola, in termoindurente, Soft Close,
3 lt . con sistema “TakeOff®” 270 355
270 355 per vaso Agevola, con sistema “TakeOff®”
550
560
560
cw da acquistare
separatamente Ø55
Ø55
360 Ø100
Ø100
480
480
420
420
350
145
270
180
180
4040
**
205
200 230
220
550
450445
* N.B. utilizzare la curva tecnica adeguata: ST16028 da 100 mm a 180 mm - ST16029 da 60 mm a 140 mm - ST16030 da 170 mm a 210 mm
CURVE TECNICHE PER VASO CVT 555
** CVT CVTK
CVTK CVTR
CVTR
AGEVOLA STORM BIDET AGEVOLA
da da
60mm
60mm da da
STORM
160mm
160mm
180mm
180mm
ST16028 Ø55
a 150 mmmma 220
a 150 mmmm
a 220
ST15999 550
curva tecnica per vaso traslato
bidet in ceramica
360 bianca monoforo, 270
con distanza parete da 100 a 180 mm h. 48 cm, filo pareteØ100 Ø45
ST16029 480 270
350
curva
420
tecnica per vaso traslato Ø35 Ø45
375
con distanza parete da 60 a 140 mm 180
40
ST16030 Ø35
curva tecnica
* per vaso traslato 375
205 220
con distanza parete
450 da 170 a 210 mm 240 150
170 80
125 240
* CVT CVTK CVTR 170
480
da 60mm da 160mm
180mm
a 150 mm a 220 mm 290125
480 180 110
40 60
200
205 230
225
445
440 180
110
40
MADE IN ITALY PRODOTTI
205 A MARCHIO
440• 36 • SICUREZZA IN BAGNO • LINEA AGEVOLA STORM - PIATTI DOCCIA
PIATTI DOCCIA CERAMICA AGEVOLA STORM
Dettagli Tecnici • Piatto doccia in ceramica bianca opaca
• Spessore 3 cm
• Rifinito sui quattro lati
• Piletta non inclusa, ordinare separatamente
PIATTO DOCCIA
AGEVOLA STORM
ST16002 ST17071
piatto doccia 80 piatto doccia 120
BxP cm 80x80 BxP cm 120x70
ST16003 ST16004
piatto doccia 90 piatto doccia 100
BxP cm 90x90 BxP cm 100x80
ST17069 ST16005 P
piatto doccia 90 B
piatto doccia 120
BxP cm 90X70 BxP cm 120x80
ST17070
ST17072
piatto doccia 100
BxP cm 100x70 piatto doccia 140
BxP cm 140x80
cm 80/90 cm 90/100/120 cm 100/120/140
cm 80/90 cm 70 cm 80
ACCESSORI
PILETTA PER PIATTO DOCCIA AGEVOLA STORM
ST16027 ST17073
Piletta 1” 1/4 diam. 90 mm Piletta 1” 1/4 diam. 90 mm
con tappo in ABS cromato, con tappo in ABS bianco,
completa di curva terminale completa di curva terminale
KIT ANTISCIVOLO PER PIATTO DOCCIA AGEVOLA STORM
ST16788
Kit antiscivolo per piatti doccia
Agevola STORM
169
PRODOTTI A MARCHIO MADE IN ITALYLINEA AGEVOLA STORM - VASCA CON PORTA • SICUREZZA IN BAGNO • 37 •
VASCA AGEVOLA STORM CON PARETE DOCCIA IN CRISTALLO
• Vasca Agevola con porta centrale, apertura verso l’interno
• Maniglia di chiusura esterna
• Fornita con un pannello frontale con porta e due laterali
• Attrezzabile con pannello in cristallo sopravasca per uso doccia
• Fondo antiscivolo
• Struttura in gel-coat su vetroresina
• Telaio portante in acciaio inox AISI 304
• Piedini regolabili
• Capacità max teorica 350 lt
• Completa di colonna vasca con troppopieno 1”1/2
e piletta diam. 70 mm
ST15987 ST15988 ST15989
vasca con telaio autoportante vasca con telaio autoportante parete doccia in cristallo
con porta centrale, scarico a SX con porta centrale, scarico a DX per vasca Agevola, reversibile,
cm 170 x 75 cm 170 x 75 apertura 180°, cm 68 x 135
versione DX versione SX
250
190
440
750
470
625
205
468 760
1700
MADE IN ITALY PRODOTTI A MARCHIO• 38 • SICUREZZA IN BAGNO • LINEA AGEVOLA STORM - MISCELATORI
MISCELATORI CON LEVA ERGONOMICA
PER PRESA FACILITATA AGEVOLA STORM
165
197
MISCELATORE LAVABO 20
°
102
119
AGEVOLA STORM Ø 54
max 40
ST15899
miscelatore lavabo
monocomando scarico 1” 1/4 G 1”1/4
350
G 3/8”
184
144
MISCELATORE BIDET Ø 54 107
60
AGEVOLA STORM
max 40
ST15900
miscelatore bidet G 1”1/4
monocomando scarico 1” 1/4
370
G 3/8”
150 ± 20
MISCELATORE TERMOSTATICO
Ø 40
DOCCIA ESTERNO 265
AGEVOLA STORM
Ø 80 G 1/2”
ST15901
miscelatore termostatico
doccia esterno
96
con sistema antiscottatura G 1/2”
76
150 ± 20
Ø 40
MISCELATORE TERMOSTATICO
VASCA ESTERNO 265
AGEVOLA STORM
Ø 60 G 1/2”
ST15902
miscelatore termostatico
vasca esterno 76
G 1/2” 10°
con sistema antiscottatura 156,5
180
PRODOTTI A MARCHIO MADE IN ITALYLINEA AGEVOLA STORM - COLONNA DOCCIA • SICUREZZA IN BAGNO • 39 •
COLONNA DOCCIA
TERMOSTATICA CON
LEVA ERGONOMICA
PER PRESA FACILITATA
AGEVOLA STORM
ST15903
colonna doccia termostatica,
con sistema antiscottatura
deviazione integrata,
soffione acciaio tondo diam. 200 mm,
doccia monogetto anticalcare
376
Ø 200
1215,5
1040
Ø 22
G 1/2”
Ø 60
G 1/2”
150 ± 20
265
MADE IN ITALY PRODOTTI A MARCHIO• 40 • SICUREZZA IN BAGNO • LINEA AGEVOLA STORM - SOFT TOUCH MANIGLIONE LINEARE AGEVOLA STORM Maniglione in acciaio cromato con inserto antiscivolo Soft Touch colore nero. 400/500/600/900 Tubo diam. 30 mm ST15990 mm 400 ST15991 mm 500 85 ST15992 mm 600 ST15993 mm 900 MANIGLIONE ANGOLARE AGEVOLA STORM 135° 210 Maniglione in acciaio cromato 85 con inserto antiscivolo Soft Touch colore nero. Tubo diam. 30 mm 300 650 ST15994 550 mm 300 x 300 a 45° ST15995 mm 350 x 650 con montante a DX ST15996 85 mm 350 x 650 montante DX con montante a SX SEDILE DOCCIA AGEVOLA STORM Sedile doccia ribaltabile Soft Touch colore nero Struttura in acciaio inox Ingombro chiuso 40 mm ST15997 40 Ø 335 mm 335 PRODOTTI A MARCHIO MADE IN ITALY
Rev. 01/2020
Rev. 01/2020
24040 LALLIO (BG) - via della Madonna, 2 - tel. 035 698111 r.a. - fax 035 698108 - info@idrotrade.it - www.idrotrade.itPuoi anche leggere
